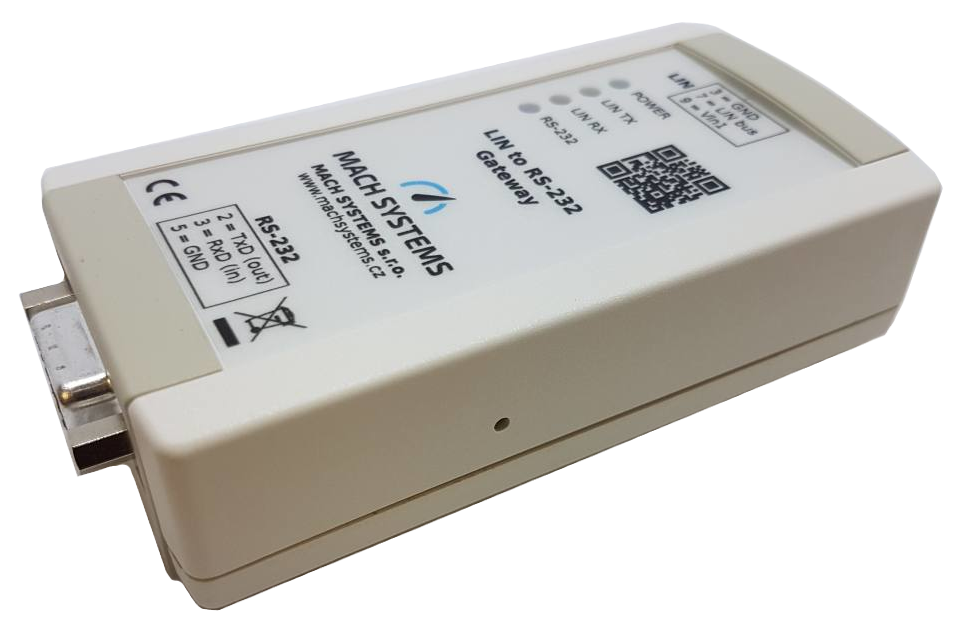

LIN-CAN/RS-232

• Варианты исполнения: LIN - CAN, LIN - RS-232
• Доступна разработка прошивки по требованиям заказчика
• Монтаж на ровную поверхность или DIN-рейку
• Рабочая температура: от -20 до +60°C

Шлюзы LIN - CAN и LIN - RS-232 предназначены для связи шины LIN с интерфейсами CAN или RS‑232 соответственно. Конвертеры могут работать и как Master, и как Slave. Стандартный пример использования устройства — управление или мониторинг шины LIN с помощью ПЛК с портом RS-232 по шлюзу, или для соединения шин LIN и CAN.

Как LIN-CAN, так и LIN-RS232, доступны со следующими вариантами прошивки:

Универсальный шлюз
Протокол связи позволяет полностью контролировать шину LIN. Пользователь может передавать и принимать кадры LIN (подробнее об этом далее)

Настраиваемый шлюз CAN-LIN (только для устройства LIN-CAN)
Пользователь настраивает распределение между CAN и LIN (CAN id и LIN id), параметры каналов CAN и LIN, планировщик LIN, и сохраняет полученную конфигурацию во встроенную энергонезависимую память устройства. Шлюз автоматически перенаправляет информацию от данного CAN Id на шину LIN и наоборот. Эта опция идет вместе с бесплатным приложением для ПК для настройки.

Без прошивки
Прошивка разрабатывается производителем согласно требованиям заказчика, или самостоятельно заказчиком.

Универсальная прошивка шлюза
Универсальная прошивка шлюза как для устройства LIN-CAN, так и LIN-RS232, позволяет пользователю полностью контролировать шину LIN. С помощью протоколов связи RS-232 и шины CAN, пользователь может настраивать шлюз и обмениваться данными с шиной LIN. Устройство можно использовать в качестве LIN Master, LIN Slave, или модуля проверки текущего состояния LIN. Пользователь может передавать и принимать кадры LIN, или осуществлять мониторинг активности шины LIN.

Универсальная прошивка позволяет использовать устройство как:

• LIN Master
• LIN Slave
• LIN Monitor (модуль проверки текущего состояния)

• Настройка канала LIN (Master/Slave, пропускная способность, тип контрольной суммы)
• Передача: Master Request, Master Responses
• Прием: Slave Responses
• Имитация Slave
• Проверка состояния: прием всех сообщений LIN

Шлюз без прошивки
Прошивка устройства может быть разработана с учетом требований заказчика и загружена по интерфейсам CAN или RS-232 соответственно. Образцы исходного кода (CAN, LIN, RS-232, Timer) могут быть предоставлены по запросу, для самостоятельной разработки программного обеспечения. Возможно также предоставление полного стека LIN (C code).
