Lx1553-5

• От 1 до 4 каналов MIL-STD-1553 с резервированием
• Одно- или многофункциональные каналы
• Питание от основной платы (без дополнительных кабелей)
• Рабочая температура: от -40 до 85 °C

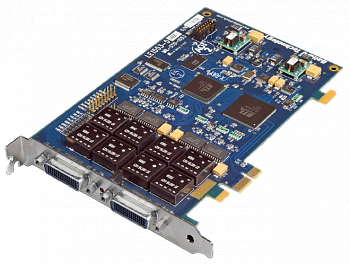

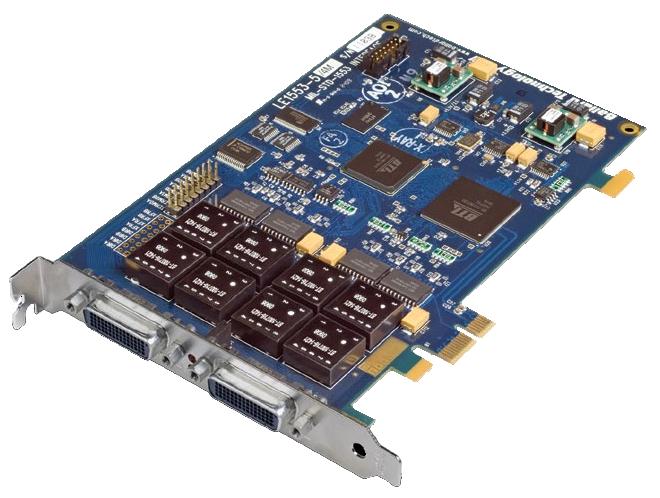

LP1553-5 (PCI) / LE1553-5 (PCI Express)
LP1553-5 (PCI) и LE1553-5 (PCIe) — это платы расширения для ПК для связи с системами, оборудованными интерфейсом MIL-STD-1553. Платы обладают богатыми возможностями и имеют программируемые буферы данных и большой объем встроенной памяти. Различные модели имеют от 1 до 4 каналов MIL-STD-1553, 16 дискретных вводов-выводов авионики, и протокол синхронизации времени IRIG. MIL-STD-1553 может использоваться для контроллера шины, удаленного терминала и/или мониторинга шины. Дискретные вводы-выводы авионики могут использоваться как вводы-выводы общего назначения или подключаться аппаратно к шине 1553 в качестве триггеров или для синхронизации.

Платы Lx1553-5 поддерживают максимальную пропускную способность на всех интерфейсах 1553. Каждый канал может быть независимо настроен как контроллер шины, удаленный терминал, и/или мониторинг шины. Сообщения могут захватываться как при последовательном мониторинге на всех каналах, так и посредством мониторинга удаленного терминала. Уведомление об активности шины данных осуществляется посредством встроенной системы регистрации событий, что может быть обработано через опрос или прерывание. Чтобы значительно снизить нагрузку на процессор хоста, у последовательного мониторинга есть режим DMA, который автоматически перемещает данные в память хоста путем захвата шины PCI/PCIe.

Основные особенности:

• От 1 до 4 одно- или многофункциональных каналов MIL-STD-1553 с резервированием
• Однофункциональные: контроллер шины, удаленные терминалы или мониторинг шины
• Многофункциональные: контроллер шины, удаленные терминалы и мониторинг шины
• IRIG и 16 дискретных вводов-выводов авионики
• Большой объем встроенной памяти 32 МБ
• Аппаратное проставление меток времени 48 бит, 1 мкс
• Питание от основной платы (дополнительные кабели не требуются)
• Соответствие RoHS
• Переходные DLL для модернизации приложений
• Доступно аналитическое программное обеспечение CoPilot

Аппаратная часть
Платы Lx1553-5 соответствуют размеру half size. Подключение к интерфейсам авионики осуществляется через разъемы устройства посредством стандартных кабельных соединений. Доступные универсальные интерфейсы PCI или PCI Express позволяют использовать Lx1553-5 практически во всех современных настольных и стоечных компьютерах, а также в серверах.
