Lx429-5

• От 4 до 32 каналов ARINC 429
• ARINC 717 (4 канала опционально)
• Питание от основной платы (без дополнительных кабелей)
• Рабочая температура: от -40 до 85 °C

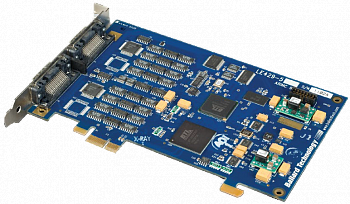

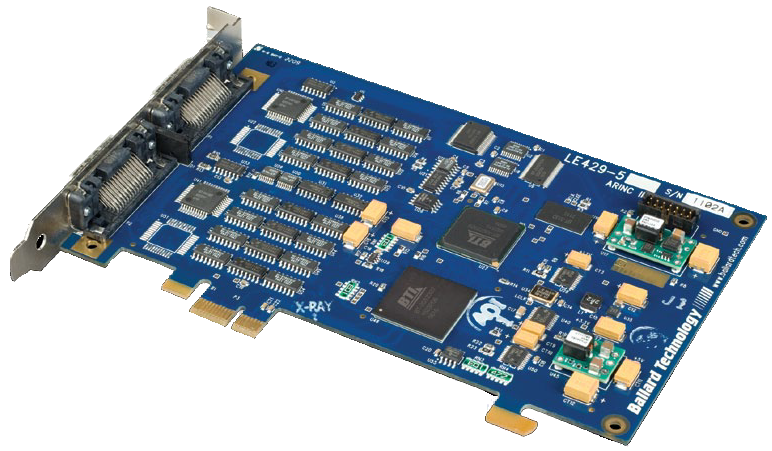

LP429-5 (PCI) / LE429-5 (PCI Express)
LP429-5 (PCI) и LE429-5 (PCIe) — это платы расширения для ПК для связи с системами, оборудованными интерфейсами ARINC 429 и ARINC 717. Платы обладают богатыми возможностями и имеют буферы данных с резервированием и большой объем встроенной памяти. Различные модели имеют от 4 до 32 каналов ARINC 429, и до 4 каналов ARINC 717, 16 дискретных вводов-выводов авионики, и протокол синхронизации времени IRIG. Дискретные вводы-выводы авионики могут использоваться как вводы-выводы общего назначения или подключаться аппаратно к шине данных в качестве триггеров или для синхронизации.

Платы Lx429-5 поддерживают максимальную пропускную способность на всех интерфейсах авионики. Скорость каждого канала настраивается независимо. Сообщения могут захватываться как при последовательном мониторинге на всех каналах, так и посредством мониторинга отдельных сообщений. Уведомление об активности шины данных осуществляется посредством встроенной системы регистрации событий, что может быть обработано через опрос или прерывание. Чтобы значительно снизить нагрузку на процессор хоста, у последовательного мониторинга есть режим DMA, который автоматически перемещает данные в память хоста путем захвата шины PCI/PCIe.

Основные особенности:

• От 4 до 32 каналов ARINC 429
• ARINC 717 (4 канала опционально)
• IRIG и 16 дискретных вводов-выводов авионики
• Большой объем встроенной памяти 32 МБ
• Аппаратное проставление меток времени 48 бит, 1 мкс
• Питание от основной платы (дополнительные кабели не требуются)
• Соответствие RoHS
• Переходные DLL для модернизации приложений
• Доступно аналитическое программное обеспечение CoPilot

Аппаратная часть
Платы Lx429-5 соответствуют размеру half size. Подключение к интерфейсам авионики осуществляется через разъемы устройства посредством стандартных кабельных соединений. Доступные универсальные интерфейсы PCI или PCI Express позволяют использовать Lx429-5 практически во всех современных настольных и стоечных компьютерах, а также в серверах.
