Mercator II

Коммуникационная плата PC104+
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Информация для заказа
  • 4 порта 10/100 Ethernet на базе шины PCI
  • 24 линии цифрового ввода-вывода
  • Цифровой ввод-вывод и Ethernet
  • Рабочая температура - от -40 до +85 °C

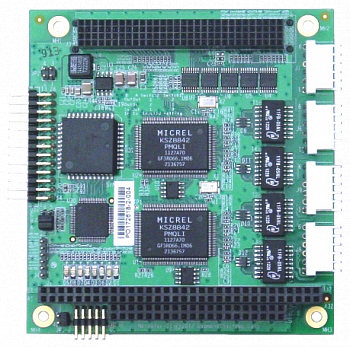

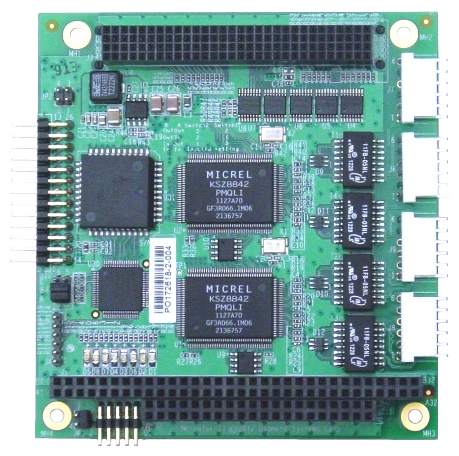

Модуль стандарта РС/104 Mercator II объединяет на одной плате 4 порта 10/100 Ethernet на базе шины PCI и 24 линии цифрового ввода-вывода, настраиваемые пользователем. Такая комбинация 2-в-1 помогает в уменьшении размеров и снижении стоимости встраиваемой системы путем удаления дополнительной платы из стойки PC/104.

Порты Ethernet реализованы на базе контроллера Micrel KSZ8842 Mac + Phy PCI совместимого с NE2000.

24 линии цифрового ввода-вывода реализованы на базе микросхемы 82C55 и позволяют программировать направление в 4- и 8-битных группах. Перемычками конфигурируются базовые адреса и выставляются нагрузочные резисторы 10 кОм на линиях ввода-вывода.

Расширенный диапазон рабочих температур (от −40 до +85 °C) позволяет использовать плату в условиях экстремальных перепадов температуры, поэтому типичными сферами применения Mercator являются транспортные приложения и приложения, предназначенные для работы вне помещений. Кроме того, на плате вместо съёмных перемычек можно впаять 0-омные резисторы для повышения защищенности при использовании в условиях повышенной вибрации.

Конформальное покрытие доступно в качестве опции.

  • Подробнее
 Артикул  Описание
MRC-424-XT Diamond Systems. Коммуникационная плата PC104+ 2 10/100Mbps Ethernet + 24 Digital I/O. Расширенный температурный диапазон.

* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.
