Mini PCIe Serial
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 2х переключаемых RS-232/422/485
- Дуплексная передача данных до 20 Мб/с (опционально) (RS-422/485)
- Размеры: 50,95 x 30 мм
- Рабочая температура: от -40 до +85 °C

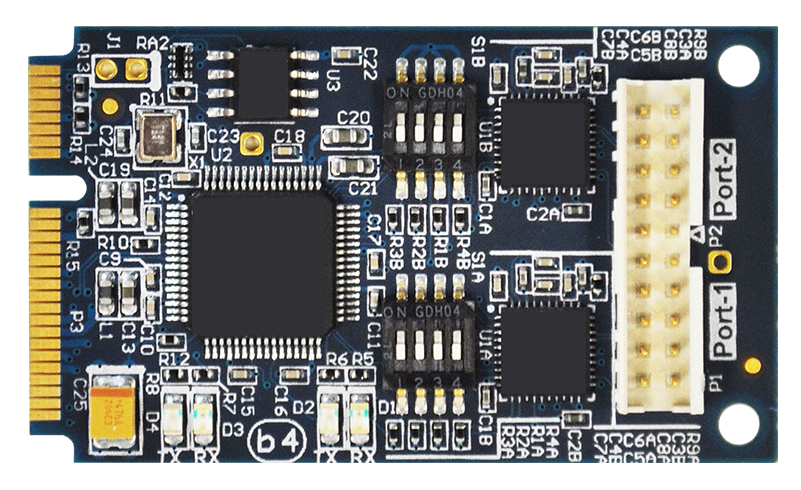

Платы серии MPG00x от Connect Tech — это защищенные модули Mini PCIe которые отлично подходят если требуется расширить возможности последовательного ввода-вывода любой системы, при минимальном изменении размера и уровня энергопотребления системы.
В качестве интерфейса хоста можно выбрать либо PCI Express x1 либо USB-2.
Доступны несколько моделей с переключаемыми RS-232/422/485, опциональной изоляцией и полными сигналами управления модемом. Способность работать в широком диапазоне рабочих температур и разъемы и кабели с фиксацией позволяют использовать данные модули в неблагоприятных условиях эксплуатации.
Совместимость со множеством распространенных операционных систем обеспечивает легкую интеграцию модулей в новые и существующие вычислительные системы.
| Технические характеристики | |
| Порты | 2x переключаемых RS-232/422/485 |
| Операционная система | Linux, QNX, Windows |
| Размеры | 50,95 x 30 мм, полноразмерный Mini PCIe |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Влажность | От 5 до 95% без выпадения конденсата |
| Артикул | Описание |
| MPG001 | Модуль последовательного ввода-вывода Mini PCIe, 2x RS-232/422/485. Вертикальный разъем с фиксацией. Подключается через Mini PCIe USB. Соответствует RoHS. |
| MPG002 | Модуль последовательного ввода-вывода Mini PCIe, 2x RS-232/422/485. Вертикальный разъем. Подключается через Mini PCIe USB. Соответствует RoHS. |
| MPG003 | Изолированный модуль последовательного ввода-вывода Mini PCIe, 2x RS-232/422/485. Вертикальный разъем с фиксацией. Подключается через Mini PCIe PCIe UART. Соответствует RoHS. |
| MPG004 | Изолированный модуль последовательного ввода-вывода Mini PCIe, 2x RS-232/422/485. Вертикальный разъем. Подключается через Mini PCIe PCIe UART. Соответствует RoHS. |
| CBG121 | Кабель 2х DB9 - 20-контактный Minitek. Подходит для MPG001 и MPG002. |
| CBG191 | DB9 - 10-контактный разъем с шагом 2 мм. Подходит для MPG003 и MPG004. |
