Mx5 Series
Интерфейсы различных протоколов авионики стандартов PMC и XMC
Производитель:Ballard Technology
- Описание
- Спецификация
- Информация для заказа
- Множество дискретных вводов-выводов
- Память 64 МБ ECC
- Встроенная система тестирования
- Рабочая температура: от -40 до 85 °C
Решения для встраиваемых интерфейсов

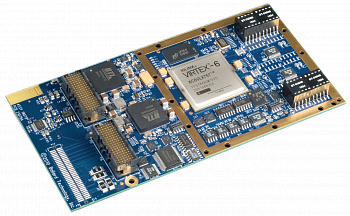

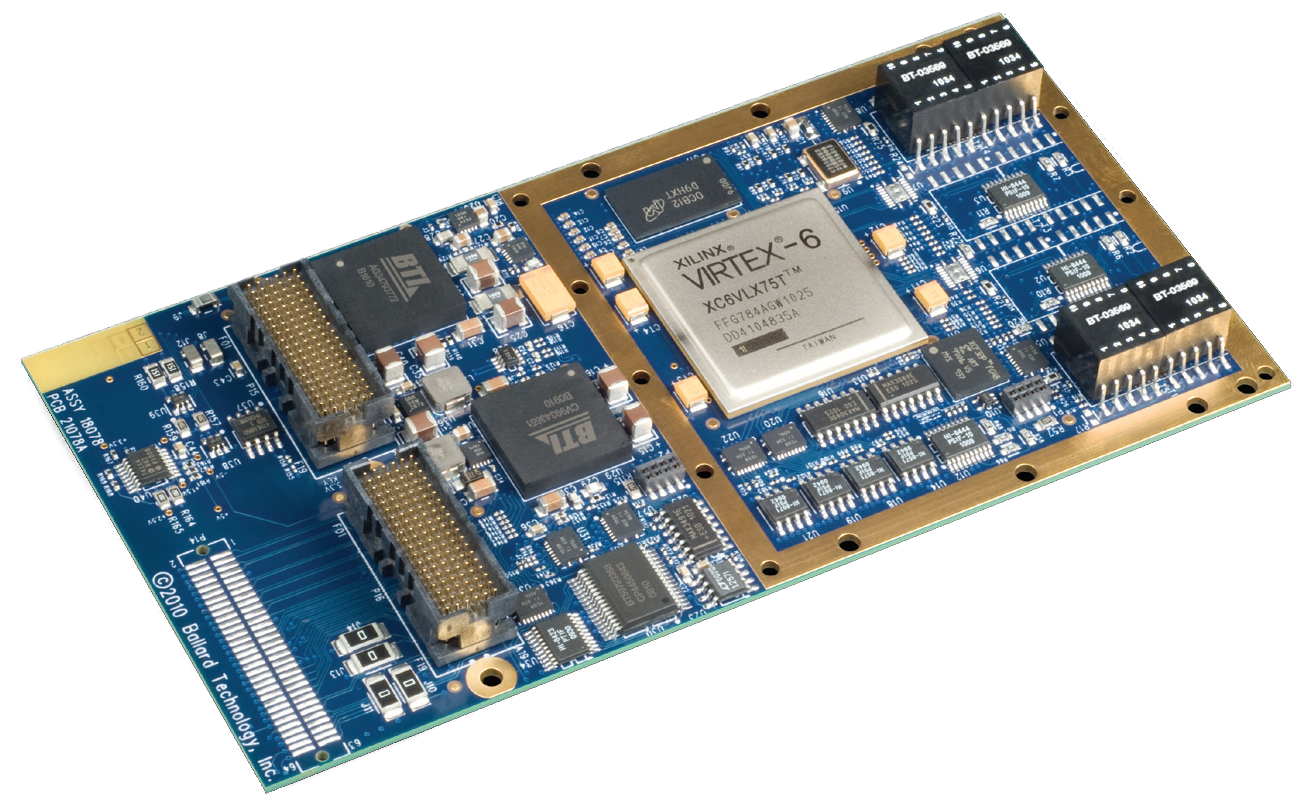

Интерфейсные карты Mx5 для шин данных систем стандартов XMC и PMC позволяют встраиваемым системам обмениваться данными, моделировать, тестировать и мониторить авиационное оборудование и системы.
Добивайтесь большего с меньшими затратами
Соберите все свои вводы-выводы в один слот расширения. Плата Mx5 оборудована всеми необходимыми протоколами и каналами авионики.
Множество протоколов авионики
На одной плате может располагаться один или несколько протоколов по выбору: MIL-STD-1553, ARINC 429, 717, и 708. Mx5 также имеет много дискретных вводов-выводов.
Большое количество каналов
Высокая плотность конструкции позволяет обеспечить большее количество каналов для работы: до 8 каналов MIL-STD-1553 с резервированием или 22 ARINC 429.
Основные особенности
Mx5 имеет несколько важных функций, которые включают:
- Дискретный ввод-вывод
- IRIG A/B ШИМ и AM
- Временную метку 48-бит
- Память 64 МБ ECC
- Встроенную систему тестирования
Mx5 обладает множеством функций и большой гибкостью и будет хорошим выбором для различных приложений, таких как:
- Защищенные развернутые системы
- Встраиваемые системы для проведения тестирования
- Высокопроизводительные симуляторы
- Жесткие условия эксплуатации
- Системы со смешанными протоколами
- Обновления и модификация авионики
- Мониторинг состояния шины
Высокая производительность
Высокопроизводительные мезонинные платы Mx5 с легкостью справляются даже с наиболее загруженными шинами данных. Встроенные процессоры протокола берут на себя полное управление шиной, освобождая ресурсы хоста для специфических вычислений приложения. Память объемом 64 МБ ECC (с коррекцией ошибок) обеспечивает обширные возможности хранения данных с множеством схем буферизации.
Высокоскоростные интерфейсы хоста реализованы посредством шины x4 PCI Express с захватом шины на версиях XMC и PCI-X 32/64-бит, 33/66/133 МГц на версиях PMC. Все платы имеют встроенную систему комплексного тестирования (PBIT, CBIT, IBIT).
Различные модификации
Одна из моделей Mx5 обязательно впишется в вашу систему. Вы можете выбрать следующее:
- Стандарт XMC или PMC
- Расположение ввода-вывода спереди или сзади
| Технические характеристики | |
| Стандартные характеристики |
- Протокол в зависимости от выбранной модели - 6 дискретных вводов-выводов авионики - 2 дифференциальных дискретных входа и 2 выхода - 4 виртуальных дискретных сигнала - Ввод и вывод IRIG A/B - 2 светодиодных индикатора - Память 64 МБ ECC (с коррекцией ошибок) |
| Размеры | 74 x 143,75 мм |
| Конформальное покрытие | Различные опции на выбор |
| IPC | Сборка IPC Class III |
| Интерфейсы авионики | |
| MIL-STD-1553 | До 8 каналов с резервированием, одно- или многофункциональные |
| ARINC 429 | До 18 каналов на прием и 4 на передачу |
| ARINC 717 | До 2 каналов на прием и 2 на передачу |
| ARINC 708 | До 2 каналов на прием и 2 на передачу |
| Платформа | |
| Модели XMC |
- Шина PCI Express - x4 линии, захват шины - Питание согласуется с VPWR |
| Модели PMC (PCI-X) |
- Шина PCI-X - 33/66/133 МГц - 32/64-бита, захват шины |
| Модели с задним расположением вводов-выводов |
- Кондуктивное охлаждение - Разъемы P14/P16 |
| Модели с передним расположением вводов-выводов |
- Конвекционное охлаждение - Разъемы SCSI-68 |
| Программное обеспечение |
Универсальный BTIDriver API для C/C++, C#, VB, VB.Net, и LabVIEWTM Драйверы для ОС Windows и Linux Переходные DLL для устройств Ballard предыдущих поколений Свяжитесь с нами чтобы уточнить информацию о поддержке других языков и ОС |
| Условия эксплуатации и хранения | |
| Рабочая температура | От -40 до 85 °C |
| Температура хранения | От -55 до +100 °C |
| RoHS 6/6 | Соответствует |
| Артикул | Описание |
| Mx5m/2R2T | ARINC 429 2R/2T |
| Mx5m/6R4T | ARINC 429 6R/4T |
| Mx5m/10R4T | ARINC 429 10R/4T |
| Mx5m/14R4T | ARINC 429 14R/4T |
| Mx5m/18R4T | ARINC 429 18R/4T |
| Mx5m/7081 | ARINC 708 1R/1T |
| Mx5m/7082 | ARINC 708 2R/2T |
| Mx5m/2R2T-717 | ARINC 717 2R/2T и ARINC 429 2R/2T |
| Mx5m/6R4T-717 | ARINC 717 2R/2T и ARINC 429 6R/4T |
| Mx5m/10R4T-717 | ARINC 717 2R/2T и ARINC 429 10R/4T |
| Mx5m/14R4T-717 | ARINC 717 2R/2T и ARINC 429 14R/4T |
| Mx5m/2R2T-7081 | ARINC 708 1R/1T и ARINC 429 2R/2T |
| Mx5m/6R4T-7081 | ARINC 708 1R/1T и ARINC 429 6R/4T |
| Mx5m/10R4T-7081 | ARINC 708 1R/1T и ARINC 429 10R/4T |
| Mx5m/14R4T-7081 | ARINC 708 1R/1T и ARINC 429 14R/4T |
| Mx5m/2R2T-7082 | ARINC 708 2R/2T и ARINC 429 2R/2T |
| Mx5m/6R4T-7082 | ARINC 708 2R/2T и ARINC 429 6R/4T |
| Mx5m/10R4T-7082 | ARINC 708 2R/2T и ARINC 429 10R/4T |
| Mx5m/14R4T-7082 | ARINC 708 2R/2T и ARINC 429 14R/4T |
| Mx5m/2R2T‑717‑7081 | ARINC 708 1R/1T, ARINC 717 2R/2T и ARINC 429 2R/2T |
| Mx5m/6R4T‑717‑7081 | ARINC 708 1R/1T, ARINC 717 2R/2T и ARINC 429 6R/4T |
| Mx5m/10R4T‑717‑7081 | ARINC 708 1R/1T, ARINC 717 2R/2T и ARINC 429 10R/4T |
| Mx5m/14R4T‑717‑7081 | ARINC 708 1R/1T, ARINC 717 2R/2T и ARINC 429 14R/4T |
| Mx5m/2R2T‑717‑7082 | ARINC 708 2R/2T, ARINC 717 2R/2T и ARINC 429 2R/2T |
| Mx5m/6R4T‑717‑7082 | ARINC 708 2R/2T, ARINC 717 2R/2T и ARINC 429 6R/4T |
| Mx5m/10R4T‑717‑7082 | ARINC 708 2R/2T, ARINC 717 2R/2T и ARINC 429 10R/4T |
| Mx5m/14R4T‑717‑7082 | ARINC 708 2R/2T, ARINC 717 2R/2T и ARINC 429 14R/4T |
| Mx5m/1S | 1 однофункциональный канал MIL-STD-1553 |
| Mx5m/2S | 2 однофункциональных канала MIL-STD-1553 |
| Mx5m/3S | 3 однофункциональных канала MIL-STD-1553 |
| Mx5m/4S | 4 однофункциональных канала MIL-STD-1553 |
| Mx5m/6S | 6 однофункциональных каналов MIL-STD-1553 |
| Mx5m/8S | 8 однофункциональных каналов MIL-STD-1553 |
| Mx5m/1M | 1 многофункциональный канал MIL-STD-1553 |
| Mx5m/2M | 2 многофункциональных канала MIL-STD-1553 |
| Mx5m/3M | 3 многофункциональных канала MIL-STD-1553 |
| Mx5m/4M | 4 многофункциональных канала MIL-STD-1553 |
| Mx5m/6M | 6 многофункциональных каналов MIL-STD-1553 |
| Mx5m/8M | 8 многофункциональных каналов MIL-STD-1553 |
| Mx5m/1S-2R2T | 1 однофункциональный канал MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/2S-2R2T | 2 однофункциональных канала MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/4S-2R2T | 4 однофункциональных канала MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/6S-2R2T | 6 однофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/8S-2R2T | 8 однофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/1S-6R4T | 1 однофункциональный канал MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/2S-6R4T | 2 однофункциональных канала MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/4S-6R4T | 4 однофункциональных канала MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/6S-6R4T | 6 однофункциональных каналов MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/1S-10R4T | 1 однофункциональный канал MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/2S-10R4T | 2 однофункциональных канала MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/4S-10R4T | 4 однофункциональных канала MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/1S-14R4T | 1 однофункциональный канал MIL-STD-1553. ARINC 429 14R/4T |
| Mx5m/2S-14R4T | 2 однофункциональных канала MIL-STD-1553. ARINC 429 14R/4T |
| Mx5m/1S-2R2T-717 | 1 однофункциональный канал MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/2S-2R2T-717 | 2 однофункциональных канала MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/4S-2R2T-717 | 4 однофункциональных канала MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/6S-2R2T-717 | 6 однофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/8S-2R2T-717 | 8 однофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/1S-6R4T-717 | 1 однофункциональный канал MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/2S-6R4T-717 | 2 однофункциональных канала MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/4S-6R4T-717 | 4 однофункциональных канала MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/6S-6R4T-717 | 6 однофункциональных каналов MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/1S-10R4T-717 | 1 однофункциональный канал MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/2S-10R4T-717 | 2 однофункциональных канала MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/4S-10R4T-717 | 4 однофункциональных канала MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/1S-14R4T-717 | 1 однофункциональный канал MIL-STD-1553. ARINC 429 14R/4T; A717 2R/2T |
| Mx5m/2S-14R4T-717 | 2 однофункциональных канала MIL-STD-1553. ARINC 429 14R/4T; A717 2R/2T |
| Mx5m/1M-2R2T | 1 многофункциональный канал MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/2M-2R2T | 2 многофункциональных канала MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/4M-2R2T | 4 многофункциональных канала MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/6M-2R2T | 6 многофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/8M-2R2T | 8 многофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T |
| Mx5m/1M-6R4T | 1 многофункциональный канал MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/2M-6R4T | 2 многофункциональных канала MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/4M-6R4T | 4 многофункциональных канала MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/6M-6R4T | 6 многофункциональных каналов MIL-STD-1553. ARINC 429 6R/4T |
| Mx5m/1M-10R4T | 1 многофункциональный канал MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/2M-10R4T | 2 многофункциональных канала MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/4M-10R4T | 4 многофункциональных канала MIL-STD-1553. ARINC 429 10R/4T |
| Mx5m/1M-14R4T | 1 многофункциональный канал MIL-STD-1553. ARINC 429 14R/4T |
| Mx5m/2M-14R4T | 2 многофункциональных канала MIL-STD-1553. ARINC 429 14R/4T |
| Mx5m/1M-2R2T-717 | 1 многофункциональный канал MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/2M-2R2T-717 | 2 многофункциональных канала MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/4M-2R2T-717 | 4 многофункциональных канала MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/6M-2R2T-717 | 6 многофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/8M-2R2T-717 | 8 многофункциональных каналов MIL-STD-1553. ARINC 429 2R/2T; A717 2R/2T |
| Mx5m/1M-6R4T-717 | 1 многофункциональный канал MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/2M-6R4T-717 | 2 многофункциональных канала MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/4M-6R4T-717 | 4 многофункциональных канала MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/6M-6R4T-717 | 6 многофункциональных каналов MIL-STD-1553. ARINC 429 6R/4T; A717 2R/2T |
| Mx5m/1M-10R4T-717 | 1 многофункциональный канал MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/2M-10R4T-717 | 2 многофункциональных канала MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/4M-10R4T-717 | 4 многофункциональных канала MIL-STD-1553. ARINC 429 10R/4T; A717 2R/2T |
| Mx5m/1M-14R4T-717 | 1 многофункциональный канал MIL-STD-1553. ARINC 429 14R/4T; A717 2R/2T |
| Mx5m/2M-14R4T-717 | 2 многофункциональных канала MIL-STD-1553. ARINC 429 14R/4T; A717 2R/2T |
