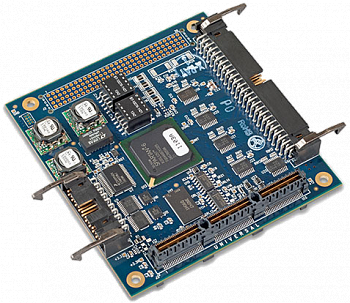

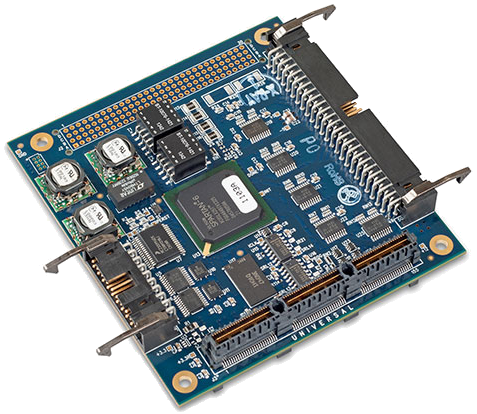

PE1000

Защищенная интерфейсная плата для авионики
Ballard Technology Производитель:
Ballard Technology
  • Описание
  • Спецификация
  • Поддержка множества протоколов
  • Рабочая температура: -40...+85 °C
  • Одно- или многофункциональные модели
  • Легкий в эксплуатации программный интерфейс
Интерфейсные платы семейства PE1000 форм-фактора PCIe/104™ и PCI/104-Express™ позволяют встраиваемым компьютерам передавать данные с использованием множества авиационных шин данных. Эти защищенные платы обеспечивают возможность надежной коммуникации с оборудованием и системами авионики и их мониторинга. Линейка продукции включает модели с одним или несколькими протоколами, различным количеством каналов и другими функциональными возможностями. Единственная плата может обеспечить всю необходимую функциональность авионики, которая требуется для большинства приложений.
Интерфейсные платы PE1000 просты в установке, интеграции и эксплуатации. Высокий уровень производительности обеспечивает максимальную пропускную способность по всем каналам. Со всеми своими характеристиками и универсальностью, PE1000 является идеальным решением для встраиваемой авионики и тестовых приложений.
Платы PE1000 используют проверенные временем протоколы авионики 5 поколения с управлением шиной и встроенной памятью объемом 32 МБ чтобы обеспечить высокую производительность. Все модели оборудованы 16 дискретными вводами-выводами и синхронизацией/генерацией времени по коду IRIG.
Имеется широкий выбор моделей — от простых плат с одним протоколом и небольшим количеством каналов, до сложных плат с несколькими протоколами и множеством каналов. Все модели доступны как в форм-факторе PCIe/104, так и в PCI/104-Express. Расширенный диапазон рабочих температур присутствует в стандартной комплектации. Конформальное покрытие предлагается в качестве опции. Все это обеспечивает возможность выбора наиболее рентабельного решения для любого приложения.
Доступные интерфейсы:
 - до 2 каналов MIL-STD-1553
 - до 20 принимающих каналов ARINC 429
 - до 8 передающих каналов ARINC 429
 - до 4 каналов ARINC 708
 - до 4 каналов ARINC 717
 - до 4 портов EBR-1553
 - до 4 последовательных портов RS-422/485 16 дискретных вводов-выводов для авионики ШИМ и AM IRIG A/B

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.

  • Подробнее
Технические характеристики
Стандартные характеристикиФункциональность протокола в зависимости от модели 16 дискретных вводов-выводов для авионики До 4 дифференциальных дискретных вводов-выводов Ввод и вывод кода IRIG A/B 32 MБ памяти на плате
Шина PCIePCIe® x1 Питание: +3.3 и +12 В постоянного тока Поддержка хостов Type 1 и Type 2
Разъем протокола ввода-вывода и IRIG50-штырьковый фиксирующийся разъем AMP Разъем IDC: 2-1658526-4 Mate Монтажная панель: 1-102387-0 Mate Контакты: 87667-5
Разъем дискретного ввода-вывода20-штырьковый фиксирующийся разъем AMP Разъем IDC: 1-1658526-3 Mate Монтажная панель: 102387-4 Mate Контакты: 87667-5
Доступные интерфейсыДо 2 каналов MIL-STD-1553 До 20 принимающих каналов ARINC 429 До 8 передающих каналов ARINC 429 До 4 каналов ARINC 708 До 4 каналов ARINC 717 До 4 портов EBR-1553 До 4 последовательных портов RS-422/485 16 дискретных вводов-выводов для авионики ШИМ и AM IRIG A/B
Весоколо 100 г
Размеры90 x 96 мм
Конформальное покрытиеопционально
Условия эксплуатации и хранения
Рабочая температура -40...+85 °C
Температура хранения-55...+100 °C
RoHS 6/6соответствует
