SENT-CAN/RS-232

• 2 канала SAE J2716 (SENT)
• Каждый канал независимо настраивается на прием или передачу
• 2 аналоговых выхода
• Рабочая температура: от -20 до +60 °C

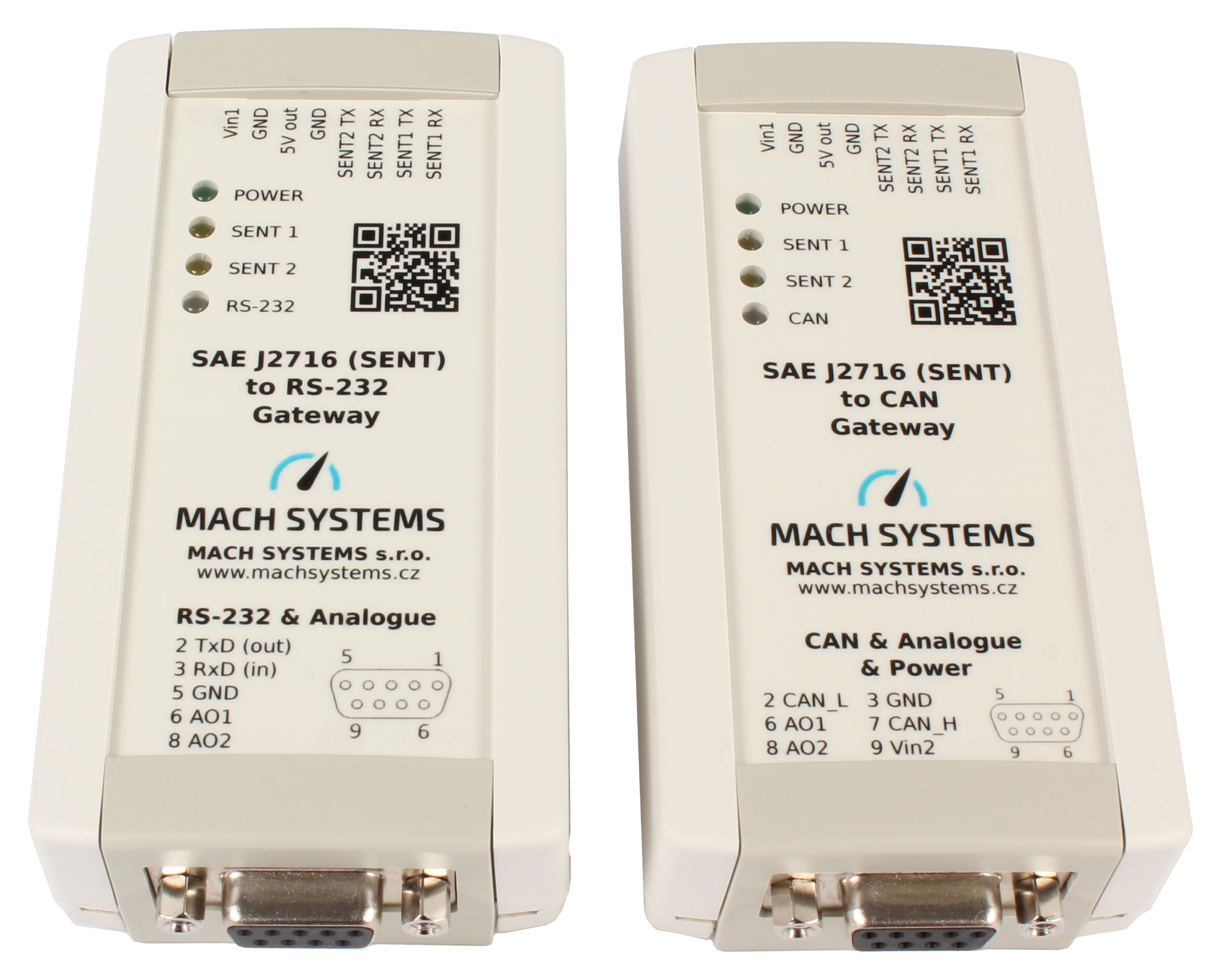

Шлюз SAE J2716 (SENT) — CAN/RS-232 имеет 2 двунаправленных канала SENT (Single Edge Nibble Transmission), 2 аналоговых выхода, и либо интерфейс RS-232, либо CAN по выбору. Гибкость устройства позволяет использовать его в качестве интерфейса ПК / регистратора данных SENT, шлюза для контроллера или тестовой системы, для мониторинга и моделирования передачи данных SENT. Наличие аналоговых выходов дает возможность конвертировать данные SENT непосредственно в аналоговое напряжение.

Основные особенности:

• Шлюз SAE J2716 (SENT) — CAN/RS-232
• Регистратор/тестер/симулятор SENT
• 2 канала SAE J2716 (SENT)
• Каждый канал независимо настраивается на прием или передачу
• Поддержка сообщений Fast и Slow согласно SAE J2716:2016 (Fast, Short Serial, и Enhanced Serial)
• Поддержка SENT/SPC
• Настраиваемые параметры канала SENT — длительность такта, количество полубайтов
• 2 аналоговых выхода (12-битный ЦАП, 0-4,095 В)
• Встроенная память
• Интеллектуальная фильтрация сообщений
• 1x разъем DSUB9F (RS-232/CAN), 1x x 8-контактная колодка
• Напряжение питания 9-30 В постоянного тока
• 4x светодиодных индикатора (3x индикатора состояния, 1x индикатор питания)
• Переключатель сброса до заводских настроек
• Выход 5 В постоянного тока с защитой от скачков тока
• Размеры 54×30×108 мм
• Монтаж на ровную поверхность или на DIN-рейку
• Возможна доработка аппаратной и программной части по требованиям заказчика

Поддерживаются форматы сообщений Fast, Short Serial, и Enhanced Serial. Пользователь может настраивать параметры канала (направление, продолжительность такта, количество полубайтов, фильтрация) и сохранять конфигурацию в энергонезависимой памяти устройства. Каждый канал SENT настраивается независимо и таким образом можно получить следующие варианты конфигурации: 2 канала на прием / 1 канал на прием и 1 на передачу / 2 канала на передачу.

Конвертер имеет 2 аналоговых выхода (12-битные ЦАП) с помощью которых можно конвертировать данные SENT непосредственно в аналоговое напряжение. Аналоговый выход можно распределить на любой канал SENT. Параметры преобразования также являются настраиваемыми: стартовый бит, длина в битах, и линейная передаточная функция: множитель, смещение, минимум/максимум.

Для избежания перегрузки при передаче данных по RS-232 или CAN, имеется интеллектуальная фильтрация входящих кадров SENT. Версия с шиной CAN имеет настраиваемые идентификаторы CAN как для приема, так и для передачи, что позволяет одновременно использовать несколько устройств на одной шине CAN. Прошивка устройства обновляется при помощи ПК.

Существует бесплатное приложение для ПК «SENT Gateway Analyser» для настройки устройства, мониторинга, регистрации и моделирования передачи данных по SENT. Устройство имеет протокол связи по RS-232/CAN, что позволяет с легкостью интегрировать его в готовые системы, такие как испытательные стенды и системы программно-аппаратного моделирования, а также применять его для использования конечными тестерами. Данный протокол позволяет настраивать каналы SENT и аналоговые каналы устройства для приема и передачи Fast и Slow сообщений SENT.

Программная и системная интеграция

• Протокол связи для интеграции в готовые системы
• Бесплатное приложение для ПК «SENT Gateway Analyser» для настройки, приема, передачи, и регистрации данных
• Примечание: Приложение SENT Gateway Analyser будет работать с любым портом RS-232 (COM-портом). При работе с устройством SENT-CAN, программа использует драйвер CAN от компании Kvaser для передачи данных по CAN-шине. Следовательно, для устройства SENT-CAN необходимо использовать CAN-интерфейс от Kvaser. Пользователь также может управлять устройством с помощью необработанных CAN-сообщений.
• Аналоговые выходы для подключения шины SAE J2716 к системам, не имеющим поддержки SENT
• Прошивка устройства обновляется при помощи ПК
