SENT - USB
Производитель:Mach Systems
- Описание
- Спецификация
- Информация для заказа
- 2 канала SAE J2716 (SENT)
- Каждый канал настраивается на прием или передачу
- Питание по USB
- Рабочая температура: от 0 до +70 °C

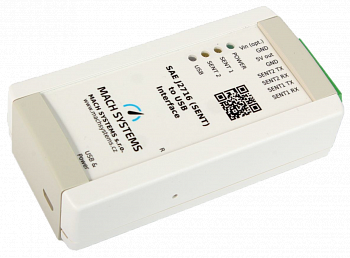

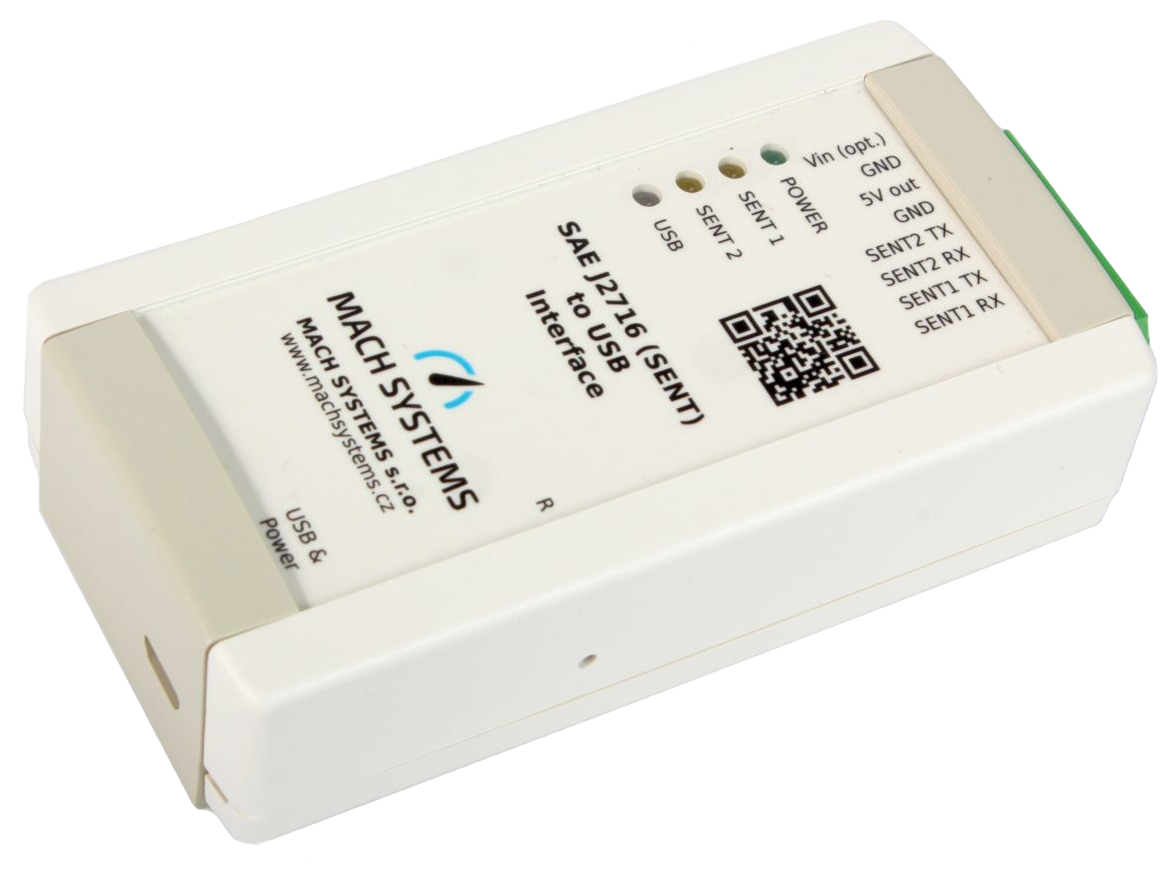

Устройство SENT-USB — это 2-канальный интерфейс USB — SAE J2716 (Single Edge Nibble Transmission — SENT) с помощью которого можно с легкостью подключить шину SENT к любому компьютеру с портом USB. Конвертер имеет 2 двунаправленных канала SENT и виртуальный USB COM-порт. Питание осуществляется по USB. Устройство поставляется вместе с бесплатным приложением для ПК для анализа и моделирования передачи данных по SENT. Открытый протокол связи по виртуальному последовательному порту позволяет пользователю интегрировать интерфейс в готовую систему.
- 2 канала SAE J2716 (SENT)
- Каждый канал настраивается на прием или передачу
- Интерфейс USB (виртуальный COM-порт)
- Питание по USB
- Настраиваемые параметры канала SENT
- Поддержка сообщений Fast, Short Serial, и Enhanced Serial
- Поддержка режима SPC
- Встроенная энергонезависимая память
- Интеллектуальная фильтрация сообщений
- Бесплатное приложение для ПК для настройки, приема, передачи, и регистрации
- Коммуникационный протокол для интеграции в готовые системы
- Прошивка устройства обновляется по USB
- Монтаж на ровную поверхность или DIN-рейку
- Возможна доработка аппаратной и программной части по требованиям заказчика
Каждый канал SENT настраивается независимо. Таким образом можно получить следующие варианты конфигурации: 2 канала на прием / 1 канал на прием и 1 на передачу / 2 канала на передачу. Параметры канала (направление, продолжительность такта, количество полубайтов, фильтрация) можно настроить и сохранить в энергонезависимой памяти устройства. Поддерживаемые форматы сообщений: Fast, Short Serial, и Enhanced Serial. Для избежания перегрузки последовательной передачи данных, имеется интеллектуальная фильтрация входящих кадров SENT.
Существует бесплатное приложение для ПК для настройки и мониторинга устройства, регистрации и моделирования передачи данных по SENT. Устройство имеет протокол связи по виртуальному USB COM-порту (VCP), что позволяет с легкостью интегрировать его в готовые системы, такие как испытательные стенды и системы программно-аппаратного моделирования. С помощью данного протокола пользователь может настраивать параметры устройства, а также отправлять и принимать сообщения SENT Fast и Slow.
| Технические характеристики | |
| Каналы | 2x двунаправленных канала SENT, каждый из которых можно настроить на прием или передачу |
| Спецификация | SAE J2716 (2016), поддержка Pause Pulse и режима SPC |
| Длительность такта | 3 - 90 мкс (более низкие значения по запросу) |
| Количество полубайтов информации | 1 - 6 |
| Формат сообщений | Fast, Short Serial, Enhanced Serial |
| Фильтрация входящих сообщений | No filtration, On change, Skip frames |
| Конфигурация | Энергонезависимая память для хранения параметров коммуникации и конфигурации каналов SENT |
| Приложение для ПК | Бесплатное приложение для ОС Windows для настройки устройства и передачи и приема Fast/Slow кадров SENT |
| Монтаж | На ровную поверхность (самоклеящиеся элементы для монтажа в комплекте), на DIN-рейку (скоба приобретается отдельно) |
| USB | FTDI FT232RL (USB 2.0) |
| Последовательная передача данных | Виртуальный COM-порт |
| Пропускная способность | 115 200 / 230 400 / 460 800 / 921 600 бод по выбору |
| Протокол связи | Двоичный протокол для упрощения интеграции |
| Прошивка | Обновляется при помощи ПК |
| Микроконтроллер | 16-битный DSP |
| Напряжение питания | Питание по USB, внешний источник питания не требуется |
| Дополнительное питание | Для снижения нагрузки на USB: 9 - 30 В постоянного тока с защитой от неправильной полярности |
| Выходное напряжение | 5 В постоянного тока для датчиков (до 200 мА) |
| Энергопотребление | 80 мА @ 5 В (без учета выхода 5 В) |
| Светодиодные индикаторы |
3x индикатора состояния, 1x индикатор питания |
| Кнопка | 1x тактильный переключатель (сброс до заводских настроек) |
| Разъемы | 1x Micro-USB, 1x 8-контактная колодка (шаг 3,5 мм) |
| Размеры (Ш x В x Г) | 54 x 30 x 108 мм |
| Вес | 80 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Защита от пыли и влаги | IP20 |
| Артикул | Описание |
| SENT-USB | Интерфейс SAE J2716 – USB |
| DIN-CLIP | Скоба для крепления на DIN-рейку |
