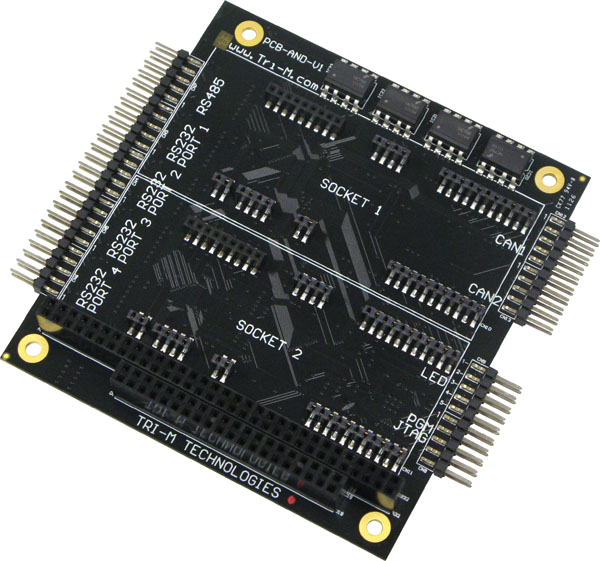

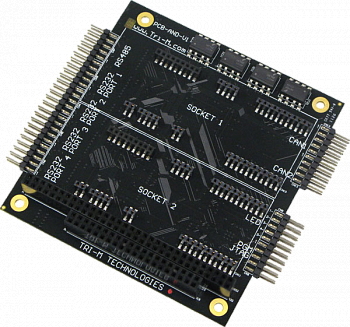

TCB1000
Многоцелевая коммуникационная плата стандарта PC/104
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- 2 контроллера CANbus SJA1000
- 4 изолированных порта RS-232, 1 изолированный порт RS-485
- Рабочая температура от -40°C до +85°C
Tri-M TCB1000 — новая серия коммуникационных плат. На одной плате объединены контроллеры CANbus, последовательные порты и подсистемы проводной/безпроводной связи. TCB1000 значительно уменьшает размеры, вес и стоимость встраиваемых решений, одновременно повышая производительность и функциональность приложений M2M, телематики и регистрации данных.
| Технические характеристики | |
|---|---|
| CANbus | 2 контроллера SJA1000, максимальная скорость 1 Мбит/с |
| RS-232 | 4 изолированных порта, максимальная скорость передачи данных 921 кбит/с |
| RS-485 | 1 изолированный порт, максимальная скорость передачи данных 921 кбит/с Может быть сконфигурирован как J1708 |
| Универсальный разъем | 2 MultiTech-совместимых socketModem, максимальная скорость передачи данных 921 кбит/с |
| LED-порты | 5 изолированных портов для светодиодов, выбираются программно, встроенные ограничивающие резисторы |
| USB/JTAG | 1 порт для конфигурации |
| Конфигурация | Перемычки не нужны Через порт USB/JTA, программирование CPLD и MCU Поддержка ядра Linux версии 2.6.25 и более поздних |
| Питание | +5 В |
| Размеры | 90 x 96 x 15 мм |
| Вес | 52,5 г |
| Условия эксплуатации и хранения | |
| Рабочая температура | от -40 до +85 °C |
| Артикул | Описание |
| TCB1002 | Коммуникационная плата стандарта PC/104 с 2 изолированными портами CANbus |
| TCB1120 | Коммуникационная плата стандарта PC/104 с 1 изолированным портом RS-485, 2 универсальных разъема MultiTech |
| TCB1400 | Коммуникационная плата стандарта PC/104 с 4 изолированными портами RS-232 |
| TCB1522 | Коммуникационная плата стандарта PC/104 с 4 изолированными портами RS-232, 1 изолированным портом RS-485, 2 изолированными контроллерами CANbus, 2 универсальными разъемами MultiTech |
* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.
