TS 717

• Прием, отображение, и передача данных по ARINC 573 и 717
• Доступна поддержка ARINC 429
• Питание по шине USB 2.0. Внешний источник питания не требуется
• Рабочая температура: от -40 до 85 °C

Удобное решение для диагностики
TS 717 — это портативный набор для диагностики с питанием по USB, позволяющий компьютерам под управлением ОС Windows отображать данные ARINC 717/573 от цифрового бортового самописца (DFDR) или цифрового блока сбора полётных данных (DFDAU).

Преимущества:

• Единое решение для различных приложений
• Портативность, универсальность, надежность
• Питание по USB 2.0, внешний источник питания не требуется
• Совместимость практически со всеми ПК под управлением ОС Windows
• Интуитивно понятный графический интерфейс
• Жесткий кейс позволяет хранить устройство в сборе с кабелями с тем чтобы оно всегда было готово и использованию
• Использование как в лабораторных, так и в полевых условиях
• Соответствие FCC и CE
• Комплект для диагностики для ARINC 717

Приложения:

• Диагностика, анализ и моделирование для 717 (и опционально для 429)
• Поддержка Flightline и AOG
• Регистрация данных
• Аттестация/диагностика авионики

Портативное средство решения проблем
Набор TS 717 для ARINC 717 — это удобный, легкий в использовании инструмент для обслуживания и диагностики авиационных систем, связанных с цифровым бортовым самописцем. Компактный интерфейс с кабелем располагаются в удобном жестком кейсе для переноски и готовы к использованию в любой момент. Просто подключите с помощью устройства диагностический разъем самолета к любому ПК под управлением ОС Windows, и входящее в комплект программное обеспечение CoPilot отобразит требуемые данные с цифрового бортового самописца (DFDR) или цифрового блока сбора полётных данных (DFDAU).

Эксплуатация
При подключении к шине данных ARINC 573 или 717, устройство автоматически определяет и регулирует пропускную способность (от 64 до 8192 слов в секунду). Затем происходит согласование со словами записи синхронизации в потоке последовательных данных. Постоянно происходит отслеживание статуса включая пропускную способность шины, состояние синхронизации, и текущего субкадра и суперкадра. Для отображения отдельного параметра полетных данных, оператор определяет слово путем ввода номера слова, субкадра, и суперкадра. Данные на дисплее обновляются каждый раз, когда приходит такое слово. Субкадры могут быть определены индивидуально или как нечетные, четные, или все. Суперкадры могут быть выбраны индивидуально или все.

Основные особенности:

• Удобство в использовании
• Прием, отображение и передача данных ARINC 573 и 717
• Отображение данных во различных системах счисления
• Отображение скорости шины и статуса положения
• Автоматическое определение скорости и синхронизации
• Возможность выбора слова, субкадра, и суперкадра
• Есть версия с поддержкой ARINC 429

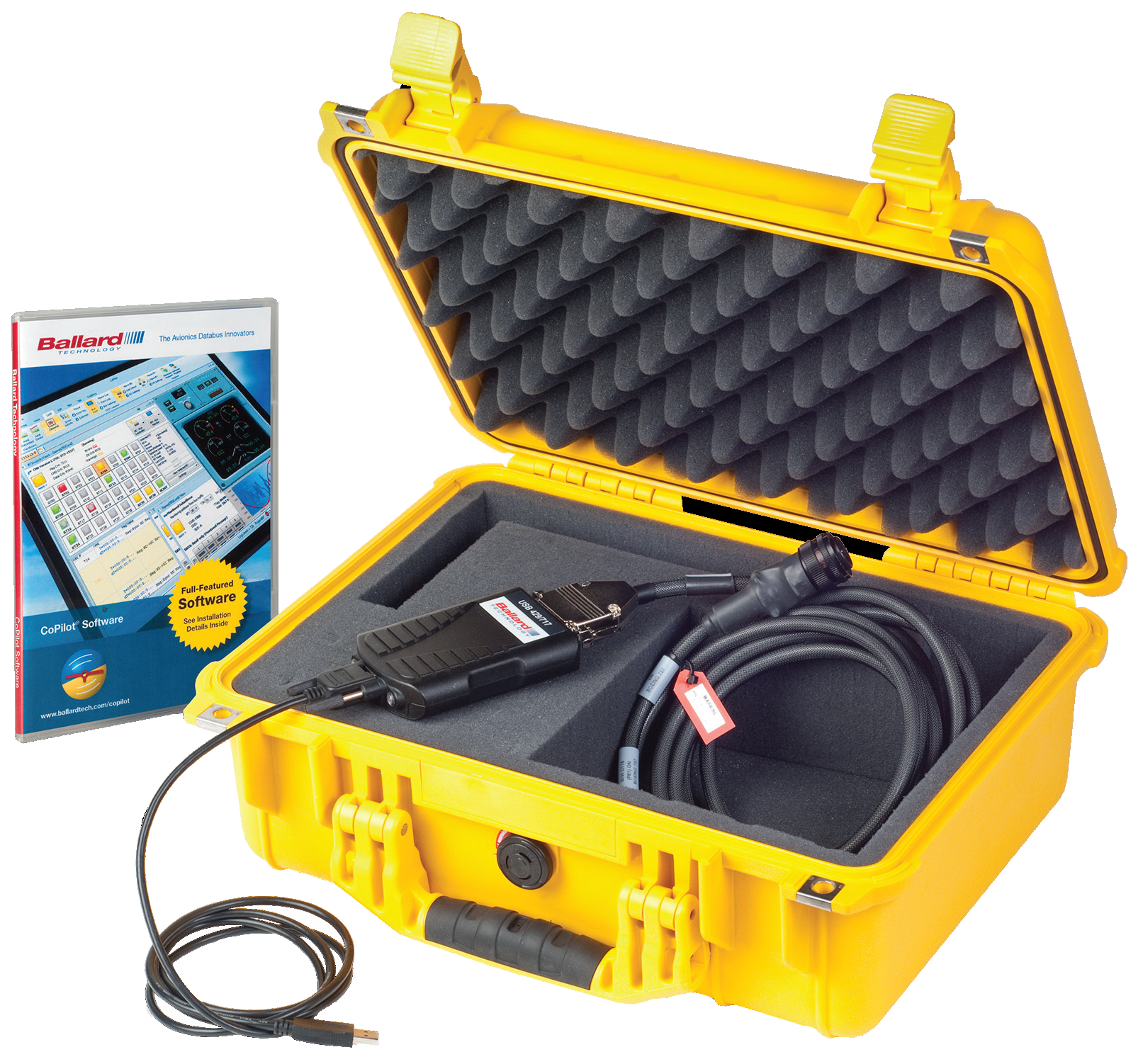

Комплект поставки
Все модели TS 717 комплектуются следующим:

• Интерфейс USB — ARINC 717 (также доступен с ARINC 429)
• Авиационный кабель ARINC 717
• USB-кабель с фиксатором*
• 44-контактный ответный разъем для изготовления пользовательского кабеля
• ПО CoPilot для диагностики и аналитики
• Жесткий кейс для переноски
• Руководство пользователя

*USB-кабель крепится к интерфейсу винтами. При повреждении кабеля его можно временно заменить стандартным кабелем USB до приобретения замены.
