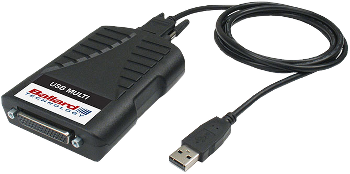

USB Multi

Мультипротокольный интерфейс USB для авионики
Ballard Technology Производитель:
Ballard Technology
  • Описание
  • Спецификация
  • Информация для заказа
  • Интерфейс USB для авионики
  • 8 дискретных вводов-выводов для авионики
  • IRIG A/B PWM и AM
  • Питание по USB 2.0
  • Эти компактные USB-адаптеры представляют собой простой способ связать свой компьютер с множеством авиационных шин данных включая: MIL-STD-1553, EBR 1553, ARINC 429, ARINC 708, ARINC 717, последовательные и дискретные вводы-выводы. Семейство адаптеров карманного размера USB MULTI позволяет компьютерам связываться, моделировать, тестировать и осуществлять мониторинг авиационного оборудования и систем.

    Сферы применения:
    - Анализ шины данных, тестирование и моделирование
    - Загрузка данных - Поддержка летательных аппаратов на земле
    - Замена съемных карт
    - Многие другие применения в лабораторных или полевых условиях

    Эти защищенные периферийные устройства USB 2.0 представляют собой комбинацию различных протоколов в одном устройстве. Это обеспечивает большее удобство и экономию средств при работе с различными типами шин данных. Они совместимы практически со всеми современными настольными компьютерами, ноутбуками и планшетными компьютерами. Необходимое для работы питание осуществляется через один порт USB. Функция Plug and Play и возможность горячей замены упрощают установку и перемещение между компьютерами.

    Преимущества:
    - Компактность, легкость и защищенность
    - Портативность, универсальность и износостойкость
    - Легкая установка Plug and Play
    - Не требуется внешнее питание
    - Мощные механизмы протоколов
    - Надежные фиксирующиеся разъемы
    - Соответствие FCC, CE и RoHS
    • Подробнее
    Технические характеристики
    Основные характеристики- Поддержка различных протоколов в зависимости от модели
    - Интерфейс USB 2.0
    - 8 дискретных вводов-выводов для авионики
    - До 4 дифференциальных дискретных вводов-выводов
    - Ввод и вывод IRIG A/B
    - 32 МБ памяти на плате
    Дискретный ввод-вывод для авионики8 программируемых вводов-выводов
    Могут быть использованы как синхронизаторы или триггеры
    Вывод: разрыв/заземление, 35 В постоянного тока, 200 мА (максимально), самодиагностика, защита от индуктивной нагрузки
    Перевод записи событий в последовательную запись
    Временная метка/IRIGАппаратная временная метка 48-бит (разрешение 1ms)
    Режимы IRIG A или B, AM, PWM и PPS
    Генерирование или синхронизация (только ввод AM)
    Синхронизация аппаратных временных меток
    Размеры76 x 113 x 25 мм
    Вес140 гр
    Разъем ввода-выводаHD44F D-Sub
    ПитаниеОдин порт USB
    Программное обеспечениеУниверсальный программный интерфейс приложения BTIDriver для C/C++, C#, VB, VB.Net и LabVIEW™
    Драйверы для Windows и Linux
    Переходные DLL для более старых устройств Ballard
    ПО для анализа и тестирования CoPilot (опционально)
    Условия эксплуатации и хранения
    Рабочая температура-40...+85 °C
    Температура хранения-55...+100 °C
    Максимальная наработка на отказ1 400 000 часов
    • Подробнее
    A - MIL-STD-1553 (B: Регистратор шины, S: Однофункциональный, M: Многофункциональный)
    B - ARINC 429 (4R2T)
    C - ARINC 708 (1R1T)
    D - ARINC 717 (2R2T)
    E - EBR 1553 (4 порта)
    F = Последовательный (4 порта)
     Артикул  Протоколы
     USB Multi + ПО CoPilot  Только USB Multi  A  B  C  D  E  F
     CP-UA1503  UA1503  -  Х  -  -  -  Х
     CP-UA1505  UA1505  -  -  -  -  Х  -
     CP-UA1511  UA1511  В  Х  -  -  -  -
     CP-UA1512  UA1512  В  Х  -  Х  -  -
     CP-UA1513  UA1513  В  Х  -  -  -  Х
     CP-UA1514  UA1514  В  -  -  -  -  Х
     CP-UA1515  UA1515  В  -  -  -  Х  -
     CP-UA1521  UA1521  S  Х  -  -  -  -
     CP-UA1522  UA1522  S  Х  -  X  -  -
     CP-UA1523  UA1523  S  Х  -  -  -  Х
     CP-UA1524  UA1524  S  -  -  -  -  Х
     CP-UA1525  UA1525  S  -  -  -  X  -
     CP-UA1531  UA1531  M  Х  -  -  -  Х
     CP-UA1532  UA1532  M  Х  -  X  -  -
     CP-UA1533  UA1533  M  Х  -  -  -  Х
     CP-UA1534  UA1534  M  -  -  -  -  Х
     CP-UA1535  UA1535  M  -  -  -  X  -
     CP-UA1571  UA1571  -  Х  X  -  -  -
     CP-UA1572  UA1572  -  Х  X  X  -  -
     CP-UA1573  UA1573  -  Х  X  -  -  Х
     CP-UA1574  UA1574  -  -  X  -  -  Х

    * Информация для Федеральной таможенной службы.
    В устройстве не используются алгоритмы шифрования.

    Опции:

    Чтобы заказать следующие опции, добавьте соответствующий суффикс к артикулу.

    Например: UA1532/FTO (Для UA1532 с оранжевым корпусом)

    Суффикс Описание
    /FTO         Оранжевый корпус (Flight Test Orange case) (черный корпус — стандартный)
    /NE           Без корпуса для встраиваемых приложений. Только печатная плата.
    /FXY          Конформальное покрытие (Parylene)

    Аксессуары (в комплекте*)

    Кабель USB с фиксаторами (1,52 м)
    Спаренный разъем ввода-вывода HD44P D-Sub
    Руководство и ПО

    *Кроме моделей с опцией «/NE»
