Xtreme/104-Express
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8х последовательных портов с пропускной способностью до 15,625 Мб/с
- Поддержка данных 9-бит с FIFO объемом 128 байт на каждый порт
- Настраиваемая конфигурация при включении для каждого порта RS-485
- Рабочая температура: от -40 до +85 °C
Xtreme/104-Express от Connect Tech — это первая многопортовая плата последовательного ввода-вывода в форм-факторе PCI/104-Express. Плата полностью совместима с PCI/104-Express, имеет проходной разъем PCI-104 для обеспечения возможности использования плат PCI-104 прошлых поколений в стеке PCI Express.
Xtreme/104-Express обладает максимальной скоростью передачи данных и имеет генератор пропускной способности, позволяющий максимально точную настройку скорости передачи данных. Надежные трансиверы обеспечивают бесперебойную работу в сети, а возможность работы в промышленном диапазоне температур обеспечивает защиту от сбоев, которые могут происходить в неблагоприятных условиях эксплуатации.
Плата последовательного ввода-вывода PCI/104-Express обладает надежностью, высокой пропускной способностью и долговечностью для аэрокосмических, медицинских приложений, и приложений инструментального и промышленного контроля.
| Технические характеристики | |
| Порты | 4 или 8 портов |
| Интерфейсы | RS-232/422/485, выбираются аппаратно |
| Разъемы | Опциональные кабели DB-9, два угловых 40-контактных разъема с шагом 0,100” |
| Сигналы управления |
RS-232: TxD, RxD, RTS, CTS, RI, DTR, DSR, DCD, SG (сигнальная земля) RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/-, SR (опорный сигнал) |
| Пропускная способность |
RS-232: от 50 б/с до 921,6 Кб/с RS-422/485: до 15,625 Мб/с |
| Прерывания | Назначаются ресурсами Plug and Play |
| Адреса памяти | Назначаются ресурсами Plug and Play |
| Тип UART | 8x PCI Express UART с буферами FIFO для приема и передачи объемом до 128 байт |
| Размеры | 95,885 x 90,17 мм, полная совместимость с PCI/104-Express |
| Шина | PCI/104-Express, PCIe/104 |
| Операционная система | Windows |
| Напряжение питания | +5 В постоянного тока @ 100 мА (стандартно), 650 мА (максимально) |
| Системные интерфейсы | Один x1 в стеке PCI/104-Express |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Температура хранения | От -40 до +125°C |
| Влажность | До 95%, без образования конденсата |
| Артикул | Описание |
| XEG003 | Xtreme/104-Express, шина PCI/104-Express, 4 порта, соответствует RoHS |
| XEG003-01 | Xtreme/104-Express, шина PCI/104-Express, 4 порта, соответствует RoHS, кабель CAB8104 |
| XEG004 | Xtreme/104-Express, шина PCIe/104, 4 порта, соответствует RoHS |
| XEG004-01 | Xtreme/104-Express, шина PCIe/104, 4 порта, соответствует RoHS, кабель CAG8104 |

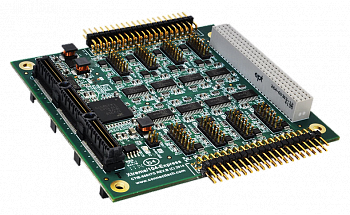

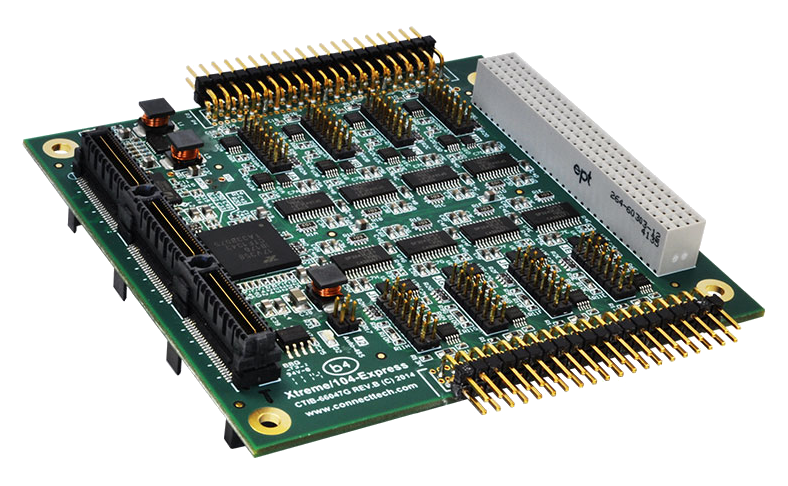

| XEG005 | Xtreme/104-Express, шина PCI/104-Express, 8 портов, соответствует RoHS |
| XEG005-01 | Xtreme/104-Express, шина PCI/104-Express, 8 портов, соответствует RoHS, кабель CAB8104 |

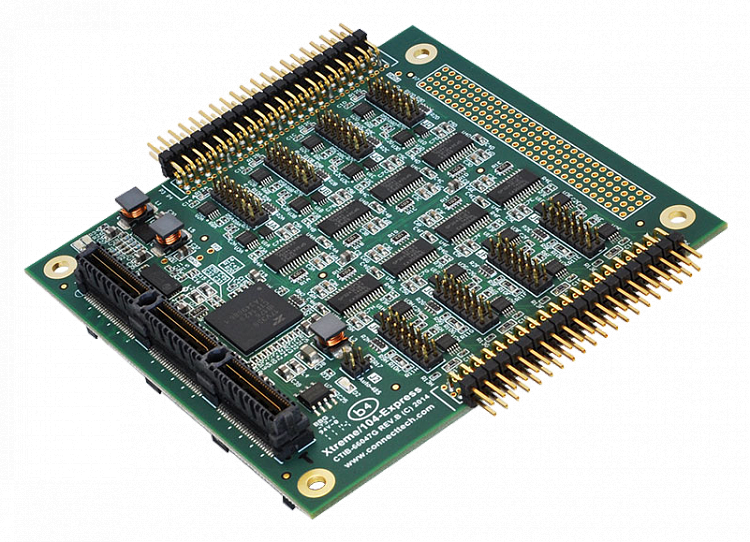

| XEG006 | Xtreme/104-Express, шина PCIe/104, 8 портов, соответствует RoHS |
| XEG006‑01 | Xtreme/104-Express, шина PCIe/104, 8 портов, соответствует RoHS, кабель CAG8104 |
| CAB8104 | 4x DB-9, 40-контактный разъем |
| CAG8104 | 4x DB-9, 40-контактный разъем, соответствует RoHS |
