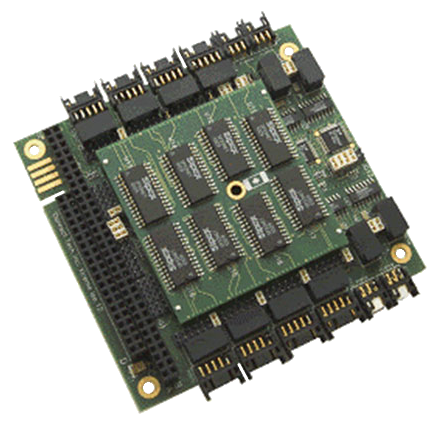

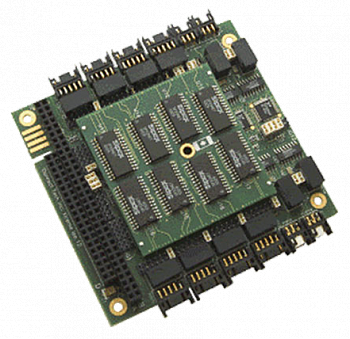

Xtreme/104 Isolated
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 12 портов
- 4x RS-232, 8x RS-232/422/485, выбираются с помощью перемычек
- 10-контактные разъемы для портов RS-232/422/485, 6-контактные для RS-232
- Рабочая температура: от -40 до +85 °C
Данная плата расширения оборудована 12 асинхронными последовательными портами и полностью соответствует стандартам форм-фактора PC/104. Она имеет 8 портов RS-232/422/485 выбираемых с помощью перемычек, которые поддерживают протоколы full duplex, half duplex и multi-drop, а также 4 выделенных порта RS-232.
Чтобы обеспечить максимальную производительность для ваших приложений PC/104, плата имеет гальваническую развязку каждого порта 1,4 кВ RMS и способна работать в промышленном диапазоне температур окружающей среды. Технология изоляции iCoupler® является отличным выбором для гальванической развязки, поскольку позволяет достичь высокой скорости передачи данных, высокой плотности портов и низкого уровня энергопотребления.
Xtreme/104 Isolated — это решение промышленного уровня для приложений управления и автоматизации с необходимостью передачи данных на длинные и короткие расстояния при помощи PC/104-совместимых компьютеров.
| Технические характеристики | |
| Количество портов | 12 портов |
| Интерфейсы | 4x RS-232, 8x RS-232/422/485, выбираются с помощью перемычек |
| Разъемы | 10-контактные разъемы для портов RS-232/422/485, 6-контактные для RS-232 |
| Сигналы управления |
RS-232: TxD, RxD, RTS, CTS, ISOGND RS-422/485: TxD+/-, RxD+/-, CTS+/-, RTS+/-, ISOGND |
| Скорость передачи данных |
RS-232: от 50 б/с – 115,2 Кб/с, RS-422/485: от 50 б/с – 460,8 Кб/с |
| Адреса ввода-вывода | Выбор из 8 готовых наборов адресов ввода-вывода осуществляется перемычками |
| Прерывания | IRQ 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 14, 15. Устанавливаются перемычками |
| Тип UART | 2х UART 16C2850 с буферами FIFO для приема и передачи объемом 128 байт |
| Размеры | Соответствуют PC/104: 95,88 х 90,17 мм |
| Напряжение питания | +5 В постоянного тока @ 500 мА (стандартно), 1 А (максимально) |
| Системный интерфейс | Один проходной разъем PC/104 |
| Гальваническая развязка | Каждый порт имеет изоляцию до 1,4 кВ переменного тока RMS |
| Шина | Совместима с шиной ISA, 16-битный разъем PC/104 |
| Операционные системы | Linux, QNX, SCO Unix, Solaris, Windows |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| XT007-01 | Xtreme/104 Isolated, 4 порта RS-232, 8 портов RS-232/422/485, гальваническая развязка 1 кВ переменного тока на всех портах, (RS-232 115,2 Кб/с), (RS-422/485 460,8 Кб/с) |
| XT009‑01 | Xtreme/104 Isolated, 4 порта RS-232, 8 портов RS-232/422/485, гальваническая развязка 1 кВ переменного тока на всех портах, (RS-232 115,2 Кб/с), (RS-422/485 1,5 Мб/с) |
| CBG013 | Кабель RS-232 для Xtreme/104 Isolated, на каждую плату требуется 4 кабеля, соответствует RoHS |
| CBG014 | Кабель RS-232/422/485 для Xtreme/104 Isolated, на каждую плату требуется 8 кабелей, соответствует RoHS |
