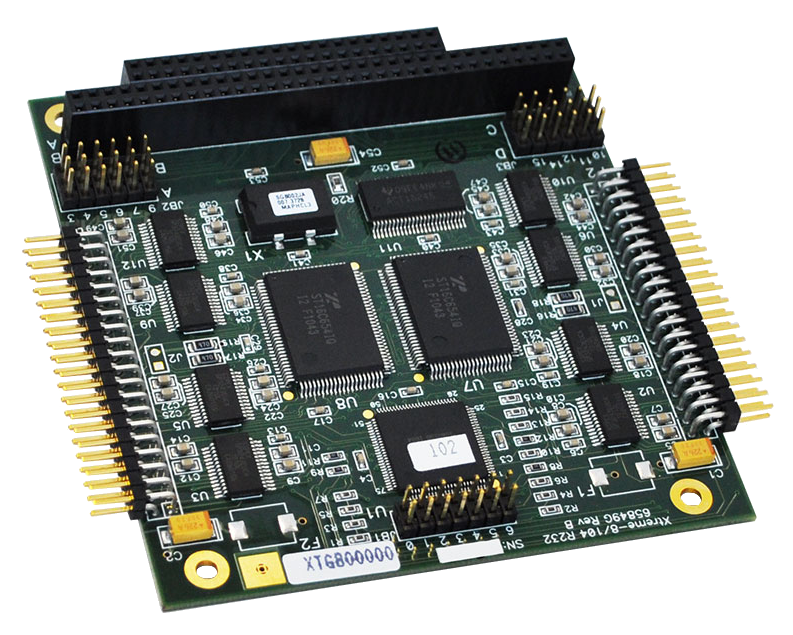

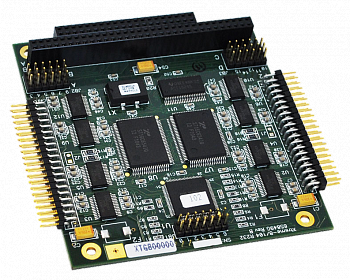

Xtreme/104 RS-232
Плата последовательного ввода-вывода форм‑фактора PC/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 4 или 8 асинхронных портов RS-232
- Скорость передачи данных: до 230,4 Кб/с
- 40-контактные разъемы (доступны разъемы на заказ и кабели DB-9)
- Рабочая температура: от -40 до +85 °C
Xtreme/104 RS-232 — это плата форм-фактора PC/104, созданная с учетом потребностей в скорости передачи данных, гибкости и экономичности. Она отлично подойдет для приложений, где требуется надежное соединение, низкое энергопотребление и компактность.
Существуют 4- и 8-портовые версии со скоростью передачи данных до 230,4 Кб/с. Каждый порт выбирается при помощи перемычки и управляется четырьмя высокопроизводительными микросхемами UART, что обеспечивает надежное соединение и сводит к минимуму потери данных.
| Технические характеристики | |
| Порты | 4 или 8 портов |
| Интерфейс | RS-232 |
| Разъемы | 40-контактные разъемы (доступны разъемы на заказ и опциональные кабели DB-9) |
| Сигналы управления | CTS, DCD, DSR, DTR, RI, RTS, RxD, TxD |
| Скорость передачи данных | RS-232: от 50 б/с – 230,4 Кб/с |
| Адреса ввода-вывода | Выбор из 8 готовых наборов адресов ввода-вывода осуществляется перемычками. Требуется один набор из 8 адресов |
| Прерывания | IRQ 3, 4, 5, 6, 7, 9, 10, 11, 12, 14, 15. Устанавливаются перемычками |
| Размеры | 96 x 104,1 x 11,2 мм |
| Напряжение питания | +5 В постоянного тока @ 100 мА (максимально) |
| Системный интерфейс | Один проходной разъем PC/104 |
| Шина | Совместима с шиной ISA, 16-битный разъем PC/104 |
| Операционные системы | DOS, Linux, QNX, SCO Unix, Solaris, Windows |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура |
От 0 до +70 °C (стандартно) От -40 до +85 °C (расширенный диапазон) |
| Температура хранения | От -40 до +150 °C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| 1040400000 | Xtreme/104, 4 порта |
| 1040400001 | Xtreme/104, 4 порта, кабель CAB8104 |
| 1040800000 | Xtreme/104, 8 портов |
| 1040800001 | Xtreme/104, 8 портов, кабель CAB8104 |
| 1040800020 | Xtreme/104, 8 портов, расширенный температурный диапазон от -40 до +85 °C |
| 1040800021 | Xtreme/104, 8 портов, расширенный температурный диапазон от -40 до +85 °C, кабель CAB8104 |
| XTG400000 | Xtreme/104, 4 порта, соответствует RoHS |
| XTG400001 | Xtreme/104, 4 порта, соответствует RoHS, кабель CAG8104 |
| XTG800001 | Xtreme/104, 8 портов, соответствует RoHS, кабель CAG8104 |
| XTG800020 | Xtreme/104, 8 портов, расширенный температурный диапазон от -40 до +85 °C, соответствует RoHS |
| XTG800021 | Xtreme/104, 8 портов, расширенный температурный диапазон от -40 до +85 °C, соответствует RoHS, кабель CAG8104 |
| CAB8104 | Кабель 4x DB-9, 40-контактный разъем |
| CAG8104 | Кабель 4x DB-9, 40-контактный разъем, соответствует RoHS |
