Xtreme-10G
Администрируемый коммутатор/маршрутизатор Ethernet
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 36 переключаемых портов (4x 10GbE; 8x 1GbE [SGMI]; 24x 1GbE)
- Разъем с высокой плотностью контактов
- Размеры: 85 x 85 мм
- Рабочая температура: от -40 до +85 °C

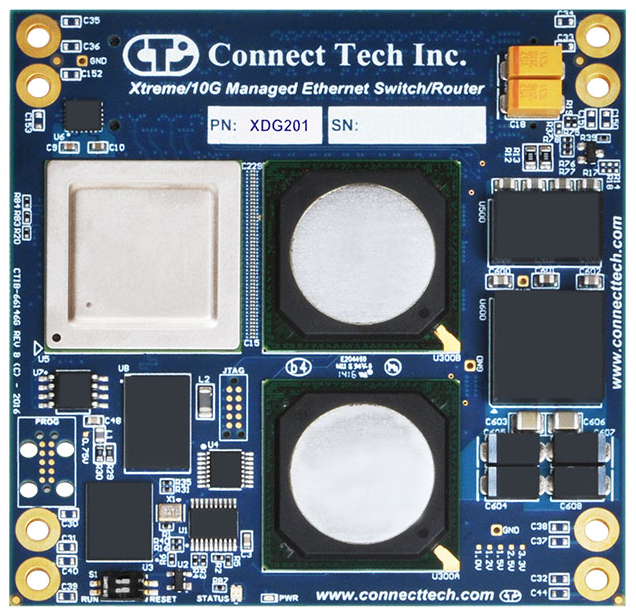

Администрируемый коммутатор/маршрутизатор Ethernet Xtreme-10G от компании Connect Tech имеет большое количество портов, работает на канальном и сетевом уровнях, и оборудован портами 10G. На сверхкомпактной плате размером 85×85 мм располагаются в сумме 36 переключаемых портов: 4×10G, 8×1GbE (SGMII), и 24×1GbE (медная витая пара 10/100/1000 Мб/с).
Устройство предназначено для администрируемого оборудования канального и сетевого уровней в промышленных приложениях где требуется большое количество портов 1GbE, а также необходимо наличие портов 10G.
| Технические характеристики | |
| Чипсет | Vitesse VSC7448 |
| Порты |
36 переключаемых портов: • 4x 10G (SFI) • 8x 1G (SGMII) • 24x 1G (медная витая пара 10/100/1000 Мб/с) |
| Память |
• 4 ГБ DDR3 SDRAM • 128 МБ Serial NOR Flash |
| Разъемы ввода-вывода | 440-контактный разъем с высокой плотностью выводов |
| Переадресация канального и сетевого уровней |
Коммутатор использует стандарт IEEE802.1Q с 4000 сетей VLAN и 32 000 MAC-адресов • Добавление/удаление до 3 тегов VLAN на входе и выходе • Поддержка RSTP и MSTP • Полностью неблокируемая передача данных по кабелю для кадров любых размеров • Одно- и многоадресная коммутация IPv4/IPv6 канального уровня, до 32 000 групп и 1000 масок порта • Одно- и многоадресная маршрутизация IPv4/IPv6 сетевого уровня с поддержкой RPF • Поддержка IGMPv2, IGMPv3, MLDv1, и MLDv2 • Агрегирование каналов (IEEE 802.3ad) • Общее и раздельное изучение адресов VLAN (IVL, SVL) • Поддержка Jumbo-кадров |
| QoS |
• 4 мегабайта встроенной общей пакетной памяти • 8 классов QoS с пулом для 32 000 очередей • Классификация на базе TCAM и сравнение данных с образцом от канального до транспортного уровня • 2-ступенчатые ограничители скорости по выбору VCAP IS2, 8 одноступенчатых ограничителей по приоритету на каждый порт, и 4 одноступенчатых ограничителя порта на каждый порт • 4000 входящих схем QoS и 8000 исходящих для тегов VLAN и значений DSCP • До 4000 исходящих операций с тегами VLAN • Технология Audio video bridging (AVB) с поддержкой синхронизированных по времени сервисов потокового видео с небольшой задержкой • Контроль передачи данных на основе приоритета (PFC) (IEEE 802.1Qbb) |
| Безопасность |
• Механизм фильтрации пакетов VCAP с применением списков контроля доступа (ACL) для проверки входящих и исходящих пакетов • Контроллеры шторма для переполнения при широковещательной передаче, многоадресной рассылке, и адресной рассылке • Регистрация для копирования/переадресации/отбрасывания 32 одноступенчатых ограничителей VCAP на каждый порт и адрес |
| Пропускная способность | 80 Гб/с максимально |
| Параметры коммутации канального уровня |
• Буфер пакетов: 32Mb • MAC-адреса: 32000 • Маски порта для многоадресной рассылки канального уровня: 1000 • Блоки Super VCAP: 8 • Записи VCAP CLM: 4000 • Записи VCAP LPM: 4000/1000 (IPv4/IPv6) • Записи VCAP IS2: 4000/1000 (IPv4/IPv6) |
| Параметры коммутации сетевого уровня |
• Количество подсетей: 128 • Маршруты/хосты IP unicast: 4000/1000 (IPv4/IPv6) • Записи таблицы Next -hop/ ARP: 2000 • Группы IP multicast: 2000/512 • Маски подсети для многоадресной рассылки: 1000 • ECMP: 16 |
| Администрирование |
Веб-интерфейс Командная строка через RS-232 Программный API SMNP |
| Напряжение питания | От +4 до 14 В (внешний разъем) |
| Энергопотребление | 24 Вт максимально / 14 Вт в режиме ожидания |
| Размеры: | 85 x 85 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C (чипсет выдерживает +125 °C) |
| Артикул | Описание |
| XDG201 | 36-портовый администрируемый коммутатор (4x 10GbE; 8x 1GbE [SGMI]; 24x 1GbE), рабочая температура от -40 до +85°C. соответствует RoHS |
| XDG201‑01 | Администрируемый коммутатор/маршрутизатор Ethernet Xtreme/10G со встроенным ПО SMBStaX и пассивным теплоотводом XDG201 |
| XDG202‑01 | Администрируемый коммутатор/маршрутизатор Ethernet Xtreme/10G со встроенным ПО IStax и пассивным теплоотводом XDG201 |
| Кабели и аксессуары | |
| XBG301 | Макетная объединительная плата XDG201 |
| XHG201 | Пассивный теплоотвод XDG201 |
