Xtreme/GbE 24-Port SGMII

Администрируемый 24-портовый коммутатор Ethernet
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • 24 порта Gigabit Ethernet
  • Встроенные магнитные трансформаторы на всех портах
  • 1x 1 Гб SGMII, 1x 2,5 Гб SGMII для SFP
  • Рабочая температура: от -40 до +85 °C

24-портовый администрируемый коммутатор Ethernet Xtreme/GbE от Connect Tech обладает высокой плотностью портов и высокой надежностью при очень компактных размерах. Устройство прекрасно подойдет для размещения в ограниченном пространстве в критически важных приложениях.

Xtreme/GbE оборудован встроенными магнитными трансформаторами для всех 24 портов. Для целевого приложения внешние трансформаторы не требуются. Коммутатор также имеет интерфейсы 1 Гб SGMII и 2,5 Гб SGMII. Особое внимание при разработке устройства было уделено интеграции с корпусом/шасси, для чего количество необходимых кабелей было сведено к минимуму, и даже предусмотрена возможность полного отказа от кабельных соединений.

Коммутатор Xtreme/GbE использует специальную конфигурацию плата-плата / плата-кабель для подключения портов. Порты могут быть реализованы посредством подключения интерфейсной платы напрямую или с помощью высокоскоростного кабеля Twinax с высокой плотностью выводов.

Модель XDG033 предназначена для автономных приложений, с теплоотводом с одной стороны и разъемами с другой, тогда как модель XDG032 предназначена для одностороннего использования.

Технические характеристики
Чипсет Microchip VSC7429 Carrier Grade
Ethernet 12x портов от Vitesse VSC7429,
12x портов от внешнего Vitesse VSC8512
Память 128 МБ Flash, 1 ГБ RAM
Порты 1x 1 Гб SGMII (для SFP), 1x 2,5 Гб SGMII (для SFP), 24x 1000BASE-T
Магнитные трансформаторы Встроенные для всех портов (внешние трансформаторы не требуются)
Разъемы 4x разъема плата-плата / плата-кабель с высокой плотностью выводов,
Разъемы подключаются к интерфейсным платам напрямую или с помощью кабелей,
Каждый разъем с высокой плотностью включает 8 портов Gigabit Ethernet
Коммутация Layer 2 Коммутатор 802.1Q VLAN с 8000 MAC-адресов и 4000 сетями VLAN,
Программное и аппаратное обучение,
Независимое и совместное обучение VLAN (IVL, SVL),
Многоадресная передача IPv4/IPv6,
Поддержка кадров Jumbo,
Агрегирование каналов (IEEE 802.3ad),
Контроль шторма и защита многоадресной и широковещательной передачи,
Добавление/удаление до 2 тегов VLAN,
Поддержка RSTP и MSTP
Администрирование Последовательный интерфейс RS-232 (CLI),
SNMP,
Программный API,
Веб-интерфейс
Опции интерфейсной платы Угловой 4-портовый SFP
8-портовое кабельное подключение:
Вертикальные RJ-45 для монтажа на панель,
Угловые RJ-45 и круглые разъемы MIL,

Прямое соединение плата-плата (без кабелей):
24 вертикальных порта RJ-45,
Кастомизированный вариант (без магнитных трансформаторов)
Автономная эксплуатация Коммутатор может использоваться в качестве автономного устройства ИЛИ в паре со встраиваемым одноплатным компьютером
Напряжение питания В диапазоне от +4 до 14 В (внешний разъем)
Энергопотребление В режиме ожидания: 0,7 А, 8,4 Вт,
Максимально: 1,15 А, 14 Вт (с питанием +12 В),
Стандартно: 0,85 А, 10 Вт
Размеры Соответствуют PC/104: 95,88 x 90,17 мм, максимальная высота элемента на поверхности платы: радиатор 9,5 мм

Условия эксплуатации и хранения

Рабочая температура: От -40 до +85 °C
Артикул Описание

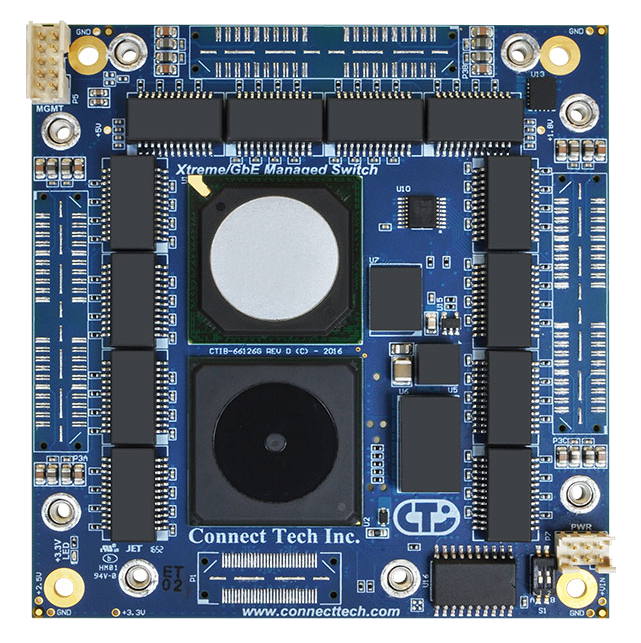

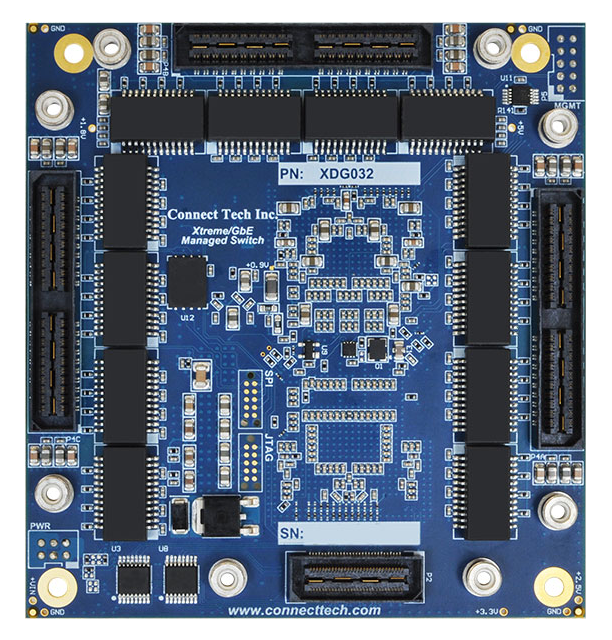

XDG032 Администрируемый 24-портовый коммутатор Ethernet Xtreme/GbE с SFP на верхней стороне платы
XDG033 Администрируемый 24-портовый коммутатор Ethernet Xtreme/GbE с SFP на нижней стороне платы
XHG102 Кондуктивный теплоотвод для XDG025
DEV011 Комплект разработчика XDG025 (включает интерфейсную плату и теплоотвод)
XBG001 Вертикальная интерфейсная плата с 24 портами RJ-45 (только XDG024)
XBG002 Интерфейсная плата с 8 портами RJ-45 для монтажа на панель (требуется кабель CBG209 или CBG210)
XBG003 Угловая интерфейсная плата с 8 портами RJ-45 (требуется кабель CBG209 или CBG210)
XBG009 Интерфейсная плата Xtreme/GbE с SFP
CBG112 Кабель питания для XDG024
CBG202 Кабель последовательного ввода-вывода для XDG024
CBG209 8-портовый интерфейсный кабель для XDG024
CBG210 8-портовый интерфейсный кабель для XDG025
CBG212 Кабель последовательного ввода-вывода для XDG025
CBG213 Кабель питания для XDG025
MSG062 Блок питания 12 В с разъемом 3,5 мм
