Xtreme/GbE 24-Port
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 24 порта Gigabit Ethernet
- Встроенные магнитные трансформаторы на всех портах
- Очень небольшой размер: 90 х 96 мм
- Рабочая температура: от -40 до +85 °C
24-портовый администрируемый коммутатор Ethernet Xtreme/GbE от Connect Tech обладает высокой плотностью портов и высокой надежностью при очень компактных размерах. Устройство прекрасно подойдет для размещения в ограниченном пространстве в критически важных приложениях.
Xtreme/GbE оборудован встроенными магнитными трансформаторами для всех 24 портов. Для целевого приложения внешние трансформаторы не требуются. Особое внимание при разработке устройства было уделено интеграции с корпусом/шасси, для чего количество необходимых кабелей было сведено к минимуму, и даже предусмотрена возможность полного отказа от кабельных соединений.
Коммутатор Xtreme/GbE использует специальную конфигурацию плата-плата / плата-кабель для подключения портов. Порты могут быть реализованы посредством подключения интерфейсной платы напрямую или с помощью высокоскоростного кабеля Twinax с высокой плотностью выводов.

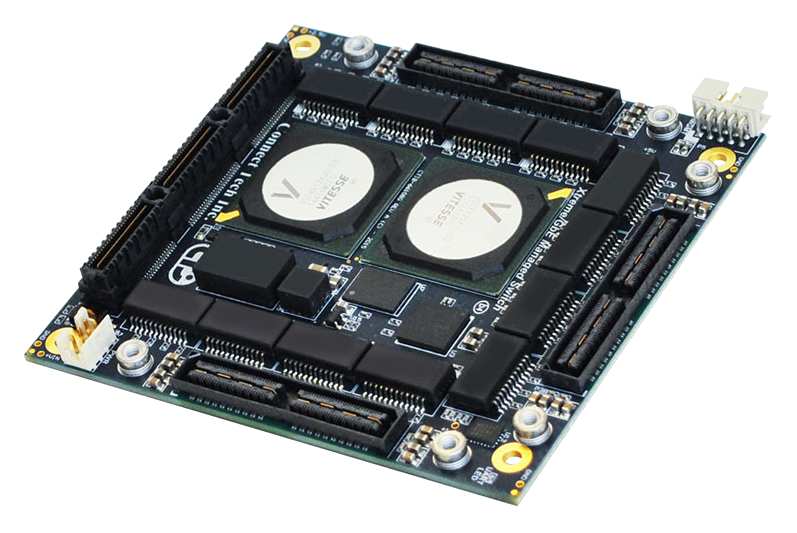

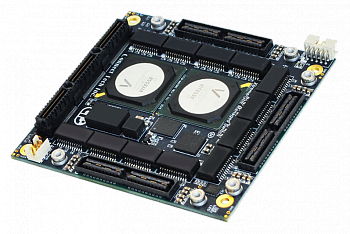

Модель XDG025 предназначена для автономных приложений, с теплоотводом с одной стороны и разъемами с другой, тогда как модель XDG024 предназначена для монтажа непосредственно в стек PCIe/104.
| Технические характеристики | |
| Чипсет | Microchip VSC7429 Carrier Grade |
| Ethernet |
12x портов от Vitesse VSC7429, 12x портов от внешнего Vitesse VSC8512 |
| Память | 128 МБ Flash, 1 ГБ RAM |
| Порты | 24x Gigabit Ethernet (10/100/1000 Мб/с) |
| Магнитные трансформаторы | Встроенные для всех портов (внешние трансформаторы не требуются) |
| Разъемы |
3x разъема плата-плата / плата-кабель с высокой плотностью выводов, Разъемы подключаются к интерфейсным платам напрямую или с помощью кабелей, Каждый разъем с высокой плотностью включает 8 портов Gigabit Ethernet |
| Коммутация Layer 2 |
Коммутатор 802.1Q VLAN с 8000 MAC-адресов и 4000 сетями VLAN, Программное и аппаратное обучение, Независимое и совместное обучение VLAN (IVL, SVL), Многоадресная передача IPv4/IPv6, Поддержка кадров Jumbo, Агрегирование каналов (IEEE 802.3ad), Контроль шторма и защита многоадресной и широковещательной передачи, Добавление/удаление до 2 тегов VLAN, Поддержка RSTP и MSTP |
| Администрирование |
Шина PCIe/104 (XDG024), Последовательный интерфейс RS-232 (CLI), SNMP, Программный API, Веб-интерфейс |
| Опции интерфейсной платы |
8-портовое кабельное подключение: Вертикальные RJ-45 для монтажа на панель, Угловые RJ-45 и круглые разъемы MIL, Прямое соединение плата-плата (без кабелей): 24 вертикальных порта RJ-45, Кастомизированный вариант (без магнитных трансформаторов) |
| Автономная эксплуатация | Коммутатор может использоваться в качестве автономного устройства ИЛИ в паре со встраиваемым одноплатным компьютером |
| Напряжение питания |
Только +12 В (от разъема PCIe/104), В диапазоне от +4 до 14 В (внешний разъем) |
| Энергопотребление |
В режиме ожидания: 0,7 А, 8,4 Вт, Максимально: 1,15 А, 14 Вт (с питанием +12 В), Стандартно: 0,85 А, 10 Вт |
| Размеры | Соответствуют PC/104: 95,88 x 90,17 мм, максимальная высота элемента на поверхности платы: радиатор 9,5 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура: | От -40 до +85 °C |
| Артикул | Описание |
| XDG024 | Администрируемый 24-портовый коммутатор Ethernet Xtreme/GbE (версия PCIe/104) |
| XDG025 | Администрируемый 24-портовый коммутатор Ethernet Xtreme/GbE (автономная версия) |
| XHG102 | Кондуктивный теплоотвод для XDG025 |
| DEV011 | Комплект разработчика XDG025 (включает интерфейсную плату и теплоотвод) |
| XBG001 | Вертикальная интерфейсная плата с 24 портами RJ-45 (только XDG024) |
| XBG002 | Интерфейсная плата с 8 портами RJ-45 для монтажа на панель (требуется кабель CBG209 или CBG210) |
| XBG003 | Угловая интерфейсная плата с 8 портами RJ-45 (требуется кабель CBG209 или CBG210) |
| CBG112 | Кабель питания для XDG024 |
| CBG202 | Кабель последовательного ввода-вывода для XDG024 |
| CBG209 | 8-портовый интерфейсный кабель для XDG024 |
| CBG210 | 8-портовый интерфейсный кабель для XDG025 |
| CBG212 | Кабель последовательного ввода-вывода для XDG025 |
| CBG213 | Кабель питания для XDG025 |
| MSG062 | Блок питания 12 В с разъемом 3,5 мм |
