Xtreme/GbE
Администрируемый коммутатор Ethernet
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8 или 12 портов 10/100/1000 Мб/с
- Память: 128 МБ Flash, 1 ГБ ОЗУ

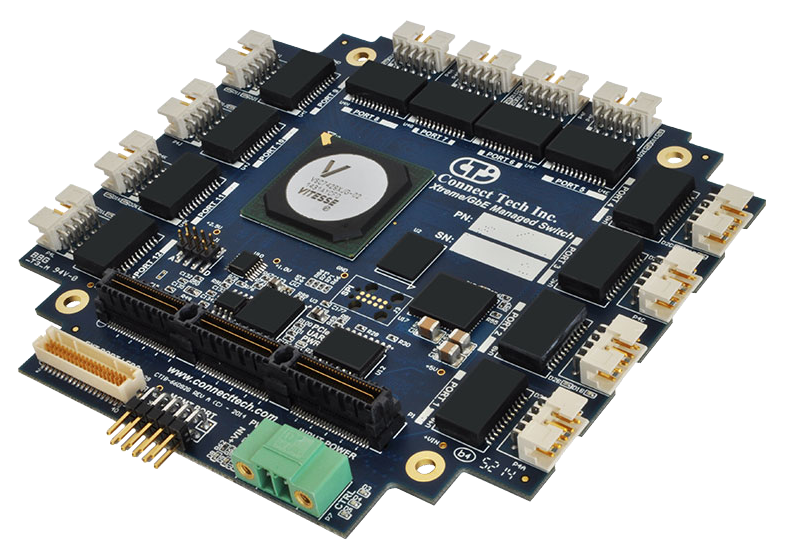

- Версии с RJ-45 или защищенными фиксируемыми разъемами Ethernet
- Температура эксплуатации -40..+85 °C
Коммутатор Xtreme/GbE Managed Carrier Ethernet Switch производства компании Connect Tech обеспечивает возможности коммутации Ethernet в чрезвычайно малом форм-факторе.
Прекрасно подходящий для высокопроизводительных приложений таких как Mobile and Microwave backhaul, коммутатор Xtreme/GbE Managed Carrier Ethernet Switch также является высоконадежным способом коммуникации с другими устройствами 10/100/1000 во встраиваемой системе.
Оснащен механизмом коммутации Ethernet последнего поколения Vitesse VSC7428. Его встроенный процессор с частотой 416 МГц 32-бит, внешняя память 1Гб DDR2 и основанные на DMA экспорт и импорт кадров поддерживают синхронизацию пакетов, управление Ethernet ОАМ, и мониторинг производительности.
Доступны версии с разъемами RJ-45 или защищенными фиксируемыми разъемами Ethernet, что делает этот встраиваемый коммутатор Ethernet идеальным выбором для любой среды эксплуатации.
Основные характеристики коммутатора Xtreme/GbE Managed Carrier Ethernet Switch:
- 8 или 12 портов 10/100/1000 Мб/с
- Механизм коммутации 32-бит последнего поколения
- Управление посредством веб-интерфейса или интерфейса командной строки
- Коммутация Ethernet Carrier Grade
- Версии с RJ-45 или защищенными фиксируемыми разъемами Ethernet
- Чрезвычайно малый форм-фактор для 8-портового коммутатора
- Напряжение питания от +9 до 36 В
- Рабочий диапазон температур от −40 до +85 °C
В компании Connect Tech высоко ценят уникальные требования каждого приложения. Они стремятся предложить верное решение, отвечающее требованиям заказчика, новым промышленным стандартам, и конструктивным улучшениям.
Сотрудники компании Connect Tech обладают высоким профессионализмом, опытом, знаниями и преданностью своему делу. Используя свой многолетний опыт индивидуальных разработок, они вырабатывают решения, соответствующие вашим потребностям.
Службы индивидуальных разработок могут подключиться к проекту на любом этапе, и опыт компании гарантирует получение рентабельного, индивидуального решения в ограниченные сроки. На компанию Connect Tech можно положиться в вопросах качества продукции, советов и услуг экспертов которые повысят ценность вашего бизнеса.
| Технические характеристики | |
| Порты | 8 или 12 портов Gigabit Ethernet (10/100/1000 Мб/с) |
| Форм-фактор | Малый форм-фактор PC/104 |
| Напряжение питания |
От +9 до +36 В постоянного тока с защитой от обратной полярности Может быть запитан от внешнего разъема ИЛИ от шины расширения |
| Потребление энергии |
В состоянии простоя: 0.3 A, 3.6 Вт Стандартно: 0.35 A, 4.2 Вт Максимально: 0.5 A, 6 Вт (с входным напряжением +12 В) |
| Коммутация |
Vitesse VSC7428 Carrier Grade Ethernet Switch Chipset (XDG004-009) Vitesse VSC7429 Carrier Grade Ethernet Switch Chipset (XDG010, XDG013) |
| Процессор | Мощный встроенный процессор с частотой 416 MГц RISC 32-бит с внешней памятью DDR2, возможностью извлечения и вставки кадров на базе DMA, поддерживает timing over packet, средства эксплуатации, администрирования и обслуживания Ethernet (Ethernet OAM), и мониторинг производительности. |
| Память | 1Гб DDR2 SDRAM 128МБ Serial NOR Flash |
| Разъемы | Стандартные и защищенные с фиксаторами |
| Коммутация 2 уровня |
Протокол 802.1Q с 8000 MAC-адресов и 4000 виртуальных ЛВС Повышение до 2 тегов VLAN Широковещательная передача по протоколам IPv4/IPv6 Политика с защитой от сетевого шторма и MC/BC Поддержка RSTP и MSTP Аппаратный и программный режим обучения Агрегирование каналов (IEEE 802.3ad) Независимое и совместное обучение VLAN (IVL, SVL) Поддержка джамбо-фреймов |
| Средства управления |
Веб-интерфейс RS-232 последовательный интерфейс (командная строка) Программный интерфейс Шина PCIe/104 |
| Светодиодные индикаторы |
Индикаторы состояния по 2 на порт (доступны на RJ-45 или через внешний разъем) Индикаторы шины питания Индикаторы состояния |
| Автономное использование | Коммутатор может использоваться в качестве самостоятельного устройства или использоваться в паре со встроенным одноплатным компьютером |
| Интерфейс шины |
Разъем шины отсутствует Обход шины PC/104 (только как источник питания) Шина PCIe/104 (энергоснабжение и интерфейс управления) |
| Размеры |
Совместимые с PC/104: 3.775” x 3.550” (95.885 х 90.17 мм) Самая высокая точка платы: радиатор 0.375” (9.5 мм) |
| Управление портом |
Port Speed/Duplex Mode/Flow Ctrl Port Frame Size (джамбо-фреймы) Port State (статус администратора) Port Status (мониторинг соединений) Port Statistics (счетчики MIB) Port VeriPHY (диагностика кабеля) |
| QoS |
Traffic Classes (8 активных приоритетов) Port Default Priority QoS User Priority Input priority mapping QoS Control List (QCL Mode) Storm Control for UC, MC and BC Port policers Global/VCAP (ACL) policers Port egress shaper Queue egress shapers TRTCM (two rate three color market) Scheduler mode (Полная или взвешенная организация очереди) |
| Коммутация второго уровня |
Auto MAC addr. Learning/Ageing MAC-адреса – статичные Виртуальная ЛВС Частная виртуальная ЛВС – статичная Изоляция портов – статичная IEEE-802.1ad Provider Bridge (Native or Translated VLAN) Протокол Rapid Spanning tree – RSTP, STP Loop Guard Агрегация ссылок – статичная Агрегация ссылок – LACP Отслеживание IGMPv2 Зеркалирование портов (зеркалирование входа и выхода) |
| Коммутация третьего уровня | Однонаправленная передача IPv4: RIPv1/RIPv2 |
| Безопасность |
Port-Based 802.1X Multiple 802.1X Аутентификация через веб-интерфейс или интерфейс командной строки Списки управления доступом для фильтрации, политики, копирования порта |
| Синхронизация | SNTP & client |
| Энергосбережение |
Холодный старт (Cold start) Теплый старт (Cool start) ActiPHY PerfectReach Управление питанием EEE Управление питанием LED Термозащита |
| Управление |
DHCP Client HTTP Server CLI - Console Port Industrial Standard CLI Industrial Standard Configuration Management access filtering HTTPS System Syslog Загрузка ПО через веб SNMP v1 / v2c / v3 Agent SNMP multiple trap destinations IEEE 802.1AB-2005 Link Layer Discovery – LLDP Configuration Download/Upload - XML Configuration Download/Upload - Industrial Standard Loop detection restore to default Symbolic Register Access |
| Базы данных MIB |
RFC 1213 MIB II RFC 1215 TRAPS MIB RFC 4188 Bridge MIB RFC 3635 Ethernet-like MIB RFC 3411 SNMP Management Frameworks IEEE 802.1 MSTP MIB IEEE 802.1AB LLDP-MIB (LLDP MIB включена в один из пунктов STD) RFC 3621 LLDP-MED Power (POE) (Не существует особой базы данных MIB для POE+) Private MIB framework Спецификации могут быть изменены без предварительного уведомления |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | Расширенный температурный диапазон эксплуатации от -40 до +85 °C (набор микросхем рассчитан на температуру окружающей среды до +125 °C) |
| Артикул | Описание |

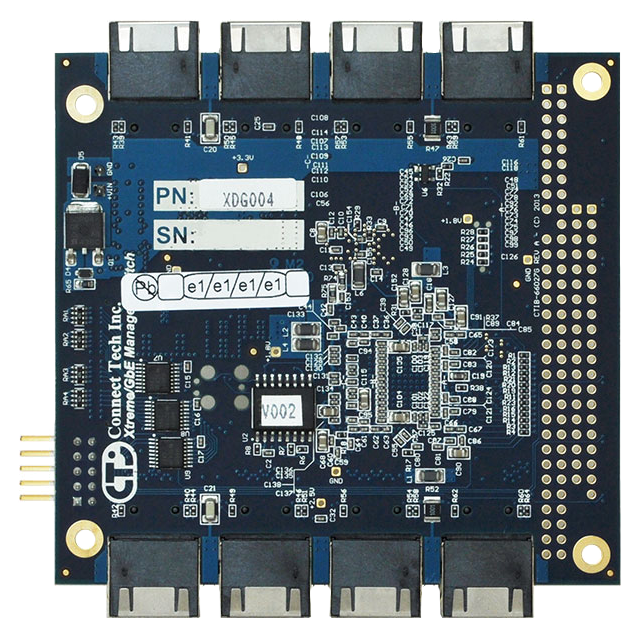

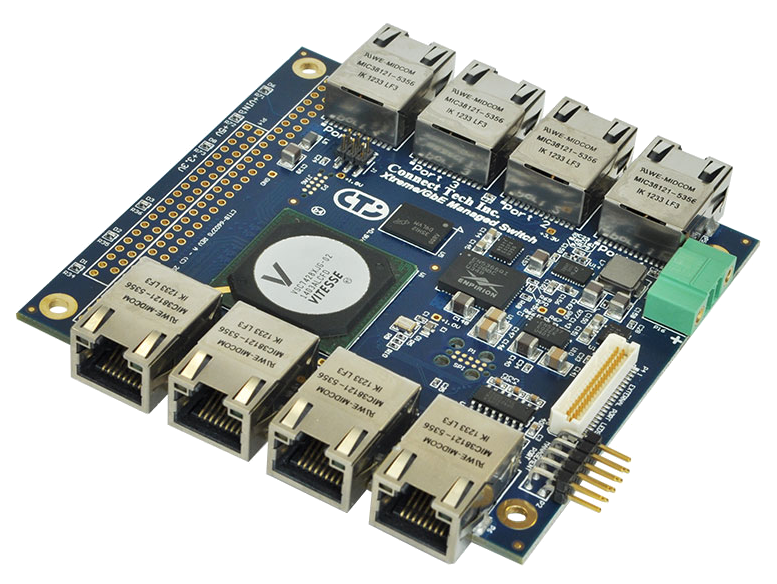

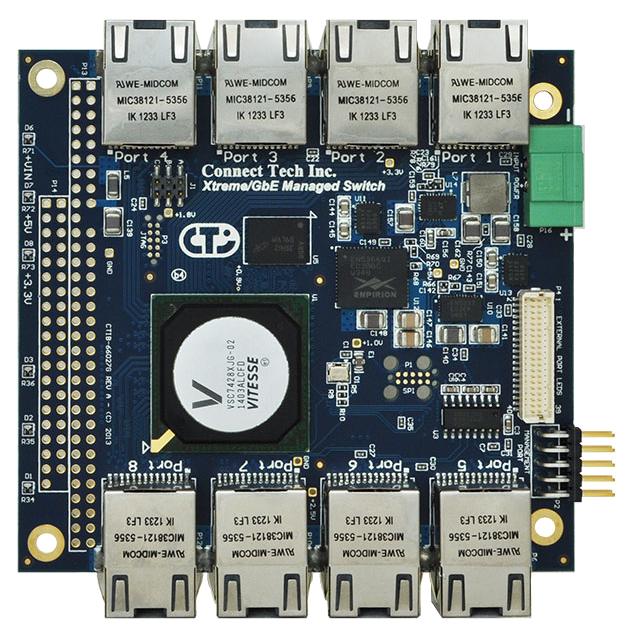

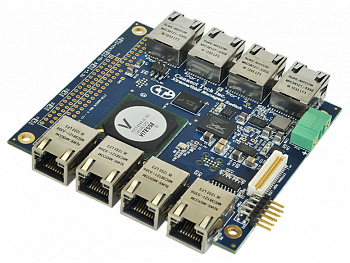

| XDG004 | 8-портовый коммутатор Xtreme/GbE, RJ-45, радиатор охлаждения, автономный |
| XDG005 | 8-портовый коммутатор Xtreme/GbE, RJ-45, радиатор охлаждения, PC/104 |
| XDG006 | 8-портовый коммутатор Xtreme/GbE, RJ-45, радиатор охлаждения, PCIe/104 |
| XDG007 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, радиатор охлаждения, Standalone |
| XDG008 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, радиатор охлаждения, PC/104 |
| XDG009 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, радиатор охлаждения, PCIe/104 |
| XDG010 | 12-портовый коммутатор Xtreme/GbE, RJ-45, радиатор охлаждения, PCIe/104 |
| XDG012 | 12-портовый коммутатор Xtreme/GbE, RJ-45, радиатор охлаждения, автономный |
| XDG013 | 12-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, радиатор охлаждения, PCIe/104 |
| XDG016 | 8-портовый коммутатор Xtreme/GbE, RJ-45, теплоотводящая пластина, автономный |
| XDG017 | 8-портовый коммутатор Xtreme/GbE, RJ-45, теплоотводящая пластина, PC/104 |
| XDG018 | 8-портовый коммутатор Xtreme/GbE, RJ-45, теплоотводящая пластина, PCIe/104 |
| XDG019 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, теплоотводящая пластина, автономный |
| XDG020 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, теплоотводящая пластина, PC/104 |
| XDG021 | 8-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, теплоотводящая пластина, PCIe/104 |
| XDG022 | 12-портовый коммутатор Xtreme/GbE, RJ-45, теплоотводящая пластина, PCIe/104 |
| XDG023 | 12-портовый коммутатор Xtreme/GbE, защищенные разъемы с фиксацией, теплоотводящая пластина, PCIe/104 |
| CKG012 | Кабельный набор: 8 x P115-012 |
| CKG019 | Кабельный набор: 8x CBG117, 1 x CBG127 |
| CKG029 | Кабельный набор: 2x CBG117, 1 x CAG104 |
| CAG104 | Кабель 2×5 0.1” IDC - DB-9 |
| CBG117 | RJ-45 для монтажа на панель - 10-контактный MiniTek |
| CBG127 | RJ-45 для монтажа на панель - 10-контактный MiniTek |
| P115-012 | RJ-45 для монтажа на панель - вилка RJ-45 |
| MSG062 | Блок питания 12 В с адаптером для контактной колодки 3,5 мм |
| CKG033 | Кабельный набор XDG013/XDG023 |
