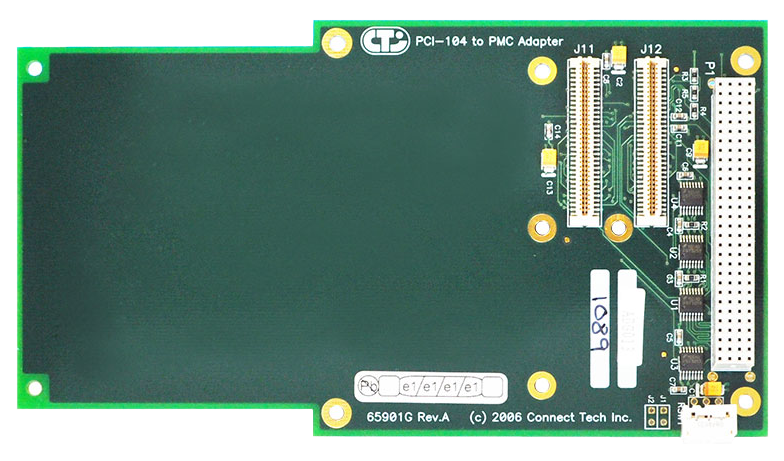

Удобная плата-адаптер, позволяющая с легкостью встраивать платы PMC такие как IEEE 1386.1 в готовый стек PCI-104.
Конструкция включает схемы коммутации сигналов, что позволяет использовать несколько адаптеров с платами PMC в стеке PCI-104 одновременно.
Адаптер имеет в своей конструкции слои питания и заземления, и обеспечивает исключительную целостность сигнала и низкое сопротивление.
Применение
Просто установите плату PMC в адаптер, выберите слот PCI-104 при помощи переключателя, и установите в стек PCI-104.
Технические характеристики | |
Совместимость | PCI-104 и PC/104-Plus (механически сформированы для монтажа плат PMC) |
Разъемы PCI-104 | 120-контактные проходные разъемы PCI-104 |
Разъемы PMC | 2х 64-контактных пассивных разъема PMC |
Переключатель слотов | Переключатель слотов для PCI-104, “slot assigned” |
Управление напряжением | Отверстия для монтажа и установки напряжения для платы PMC |
Размеры | 165,76 x 90,17 мм |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | От -40 до +85 °C |
RoHS | Соответствует |
Артикул | Описание |
ADG013 | Адаптер PCI-104 - PMC |
