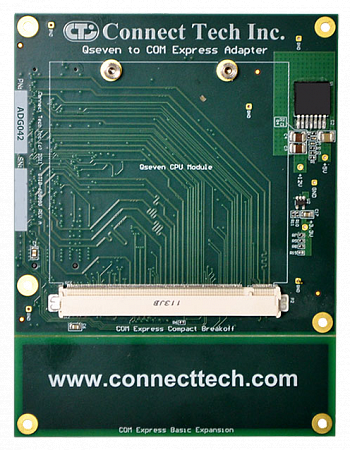

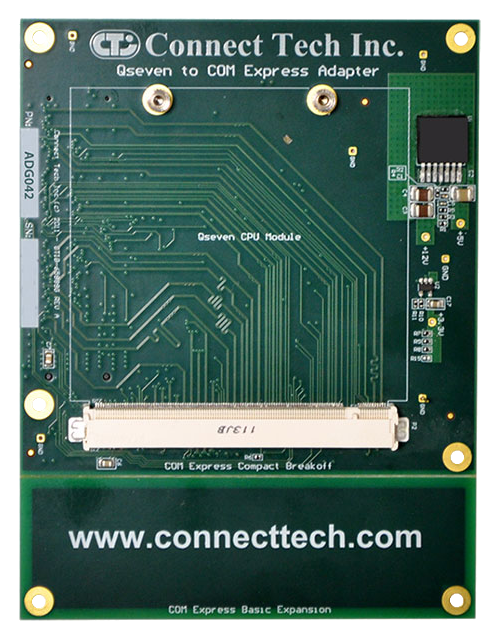

ADG042
Адаптер Qseven - COM Express
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Множество интерфейсов ввода-вывода
- Совместим со всеми типами COM Express
- Форм-факторы COM Express Basic и Compact
- Рабочая температура: от -40 до +85 °C
Адаптер Qseven — COM Express от Connect Tech позволяют пользователям установить модуль Qseven в любую объединительную плату COM Express.
Адаптер Qseven — COM Express прозрачен для системы и дает возможность установить модуль Qseven в систему COM Express без дополнительной настройки или программного обеспечения. Пользователи могут с легкостью интегрировать новейшее поколение процессорных модулей Qseven с низким уровнем энергопотребления в объединительные платы COM Express.
Адаптер Qseven — COM Express может использоваться для развертывания систем, и позволяет применять системы Qseven без переработки объединительных плат COM Express.
| Технические характеристики | |
| Интерфейсы |
PCI Express (4 линии) SATA (2 канала) GBE USB (8 портов) SDIO LPC Bus HD Audio LVDS Video SPI SDVO I2C SMBus |
| Типы COM Express | Совместим со всеми типами COM Express (подключены только сигналы Qseven): Type 1-6, Type 10 |
| Разъемы |
COM Express: Однорядный (220-контактный) или двухрядный (440-контактный) Разъемы модуля COM Express Qseven: 230-контактный разъем MXM |
| Эксплуатация |
1) Установите адаптер CTI на объединительную плату COM Express 2) Установите модуль Qseven в адаптер 3) Включите питание объединительной платы |
| Питание | +12 В (все напряжения Qseven от основной COM Express +12 В) |
| Размеры |
Форм-факторы COM Express Basic и Compact Compact: 95 x 95 мм Basic: 95 x 125 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| ADG042 | Адаптер Qseven - COM Express |
