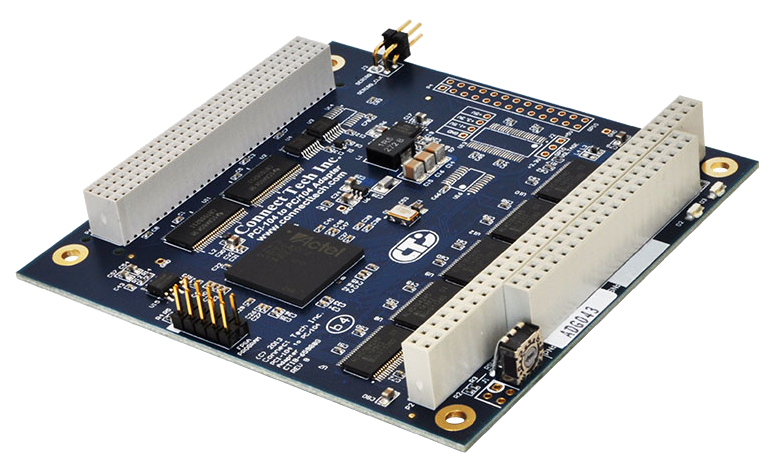

ADG043
Адаптер PCI-104 - PC/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Настраиваемые диапазоны ввода-вывода и памяти
- Конфигурация загружается при старте системы посредством встроенной Eeprom
- 16 дополнительных двунаправленных цифровых вводов-выводов на шине PCI (опционально)
- Рабочая температура: от -40 до +85 °C
Адаптер PCI-104 — PC/104 от Connect Tech позволяет тестирование и разработку устройств PC/104 (ISA) в системе PCI-104 (PCI).
Адаптер конвертирует транзакции шины PCI-104 в транзакции шины PC/104 (PCI — ISA).
| Технические характеристики | |
| Форм-фактор |
PCI-104 Полная совместимость с PCI 2.0 Для конфигурации не требуются перемычки |
| Диапазон ввода-вывода PC/104 | Отдельные регистры ввода-вывода PCI включающие 3 настраиваемых диапазона адресов ввода-вывода 256 байт |
| Диапазон памяти PC/104 | Отображаемый в память базовый регистр адреса PCI включающий весь диапазон памяти ISA (0x00 0000-0xFF FFFF) |
| Интерфейс Eeprom | Встроенный eeprom загружает конфигурацию пользователя при старте системы |
| Прерывания | Архитектура системы прерываний PCI отслеживает доступные линии IRQ на шине PC/104 |
| Цифровой ввод-вывод | 16-битный двунаправленный ввод-вывод (опционально) |
| Диапазоны ввода-вывода | +3,3 или +5 В (TTL/CMOS). Выбираются аппаратно. |
| Ток высокого напряжения | 24 мА |
| Размеры | Полная совместимость с PCI-104: 95,885 x 90,17 мм |
| Операционная система | Прямое управление из отображаемого в память набора регистров в любой операционной системе |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| ADG043 | Адаптер PCI-104 - PC/104 |
