ADG052

• Соединение XMC - PCIe
• Соединение PMC - PCI
• Светодиодные индикаторы, настраиваемые перемычками
• Рабочая температура: от -40 до +85 °C

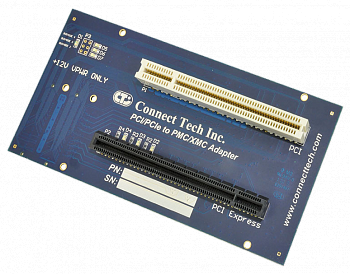

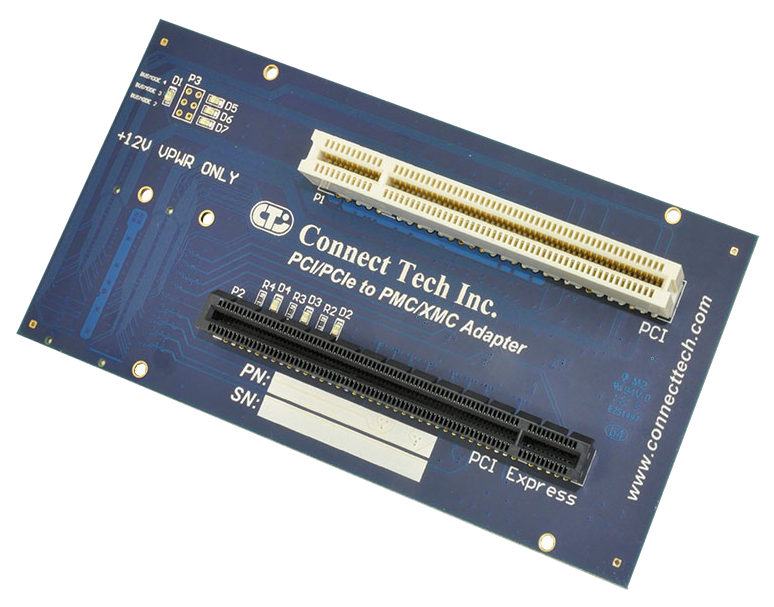

Адаптер PCI/PCIe — PMC/XMC от Connect Tech позволяет пользователям установить стандартную плату PCIe в объединительную плату XMC, или стандартную плату PCI в объединительную плату PMC.

Адаптер ADG052 прозрачен для системы PMC/XMC и позволяет осуществлять коммуникацию, тестирование, и/или отладку объединительной платы. Возможность тестировать платы PCI и PCIe без дополнительной настройки или программного обеспечения, позволяет с легкостью проводить разработки с коммуникациями PCI — PMC или PCIe — XMC.

Применение:
При обычном использовании ADG052, просто установите ее в объединительную плату PMC/XMC и подключите нужные платы PCI или PCIe к адаптеру.

Светодиодные индикаторы адаптера отображают следующие состояния:

D1: Busmode 1
D2: XMC GA2
D3: XMC GA1
D4: XMC GA0
D5: Busmode 4
D6: Busmode 3
D7: Busmode 2

При сборке системы, убедитесь что обеспечена достаточная защита от электростатического разряда.
