ADG054

• Использование плат PCI-104 в стеке PCIe/104
• Монтаж сверху или снизу стека
• Соответствует PCIe/104
• Рабочая температура: от -40 до +85 °C

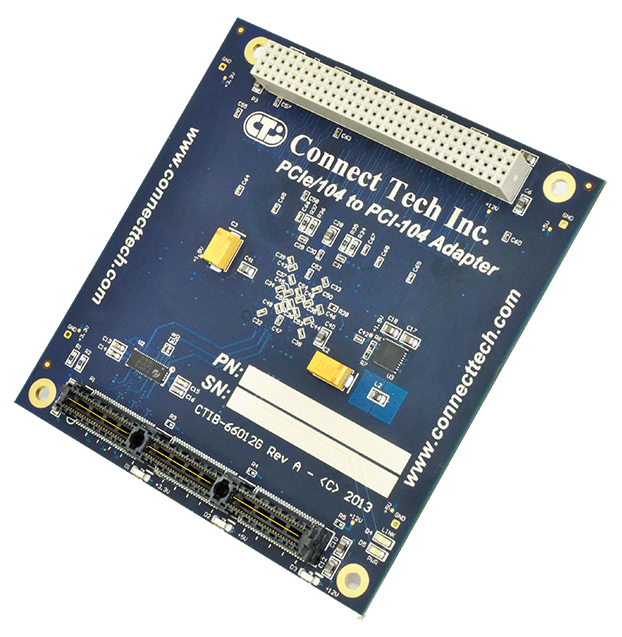

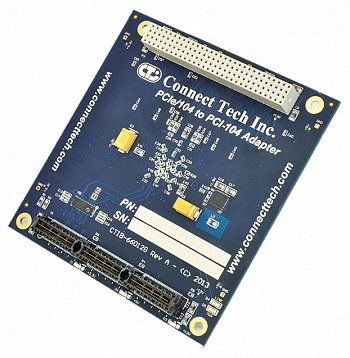

Расширяйте возможности своих систем PCIe/104, внедряя платы PCI-104 в стек. Адаптер PCIe/104 — PCI‑104 от Connect Tech позволяет пользователям подключить четыре PCI-104-совместимые платы как сверху так и снизу стека.

Полный проходной разъем PCIe/104 дает возможность использования плат PCI/104 — Express. Адаптер обращается к банку PCIe x1 и оставляет банк x16 незадействованным для более интенсивных операций.

Применение:
При обычном использовании ADG054, просто установите ее в слот PCIe/104 основной системы и подключите нужные платы PCI-104 или PCI/104-Express к адаптеру. Не забудьте назначить уникальный идентификатор для каждой платы. Две платы не могут использовать одинаковый уникальный идентификатор.

Светодиодные индикаторы адаптера отображают три важных момента. Каждый из трех синих индикаторов представляет шину питания, являющуюся частью стека PCIe/104. Красный индикатор PWR показывает, что на встроенную микросхему PLX8112 подается правильное питание. И наконец, красный индикатор LINK показывает, что плата успешно подключена к PCIe.

При сборке системы, убедитесь что обеспечена достаточная защита от электростатического разряда.
