Diamond-MM-16RP-AT

Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 16 аналоговых входов, разрешение 16-бит
  • Максимальная частота дискретизации 100 КГц
  • Программируемый диапазон и усиление
  • Рабочая температура: от -40 до +85 °C

Модуль Diamond-MM-16RP-AT обладает высокой производительностью и гибкостью в среднем ценовом диапазоне. Он оборудован 16 односторонними / 8 дифференциальными аналоговыми входами напряжения с однополярными и биполярными диапазонами ввода, программируемым усилением, и максимальной частотой дискретизации 100 КГц4 цифро-аналоговых канала и 16 цифровых линий ввода-вывода дополнительно обеспечивают возможность управления и мониторинга в режиме реального времени.

Способность работать в промышленном диапазоне рабочих температур от −40 до +85 °C обеспечивает надежную эксплуатацию в любом встраиваемом приложении. Программное обеспечение с примерами и графический пользовательский интерфейс наряду с техническими характеристиками модуля делают его отличным выбором для встраиваемых систем форм-фактора PC/104-Plus, требующих аналогового ввода-вывода.

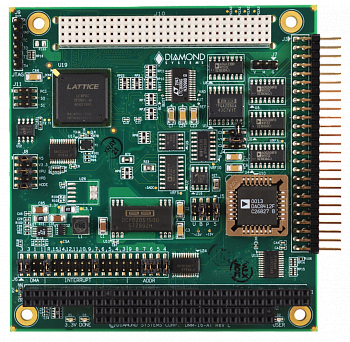

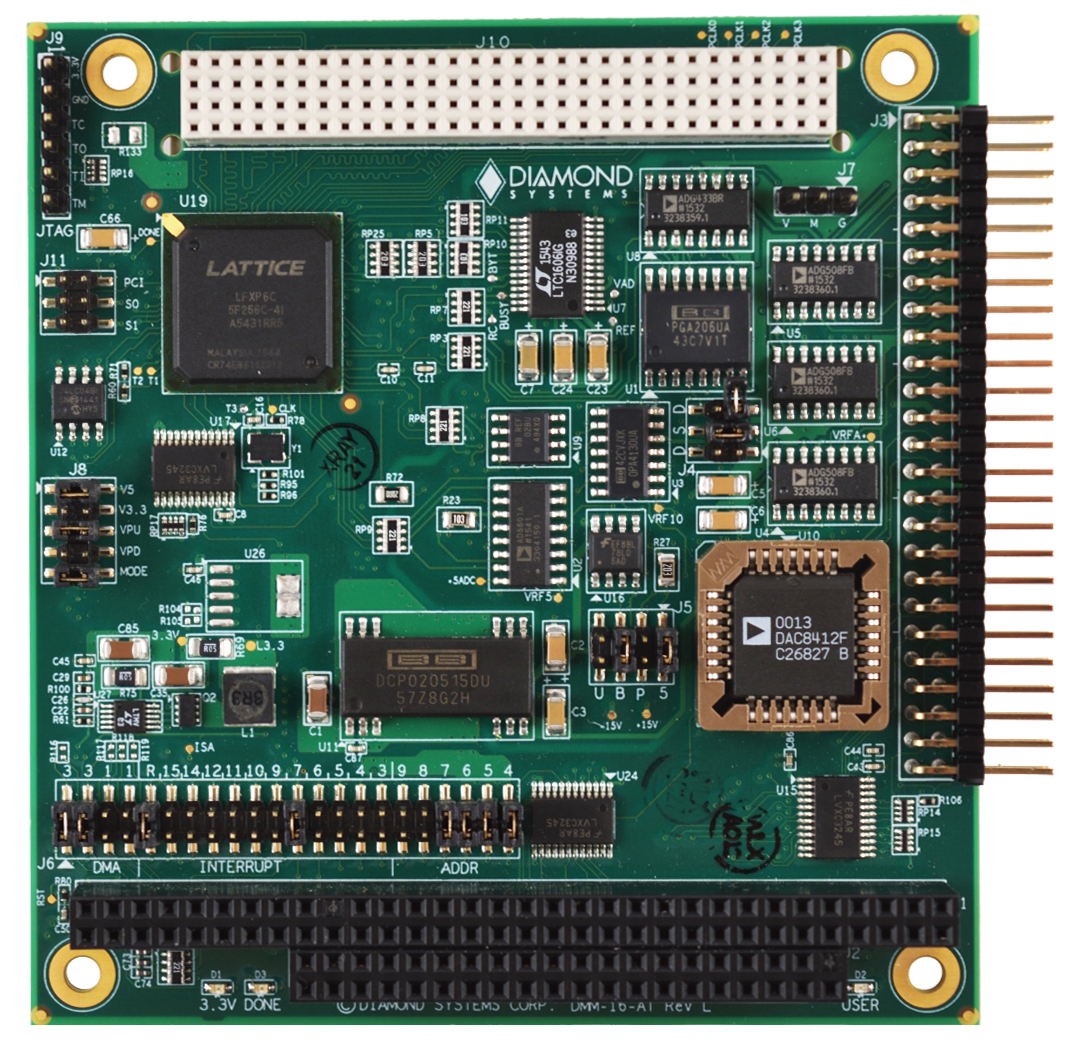

Diamond-MM-16RP-AT выполнен в виде платы форм-фактора PC/104-Plus, однако оборудован новым интерфейсом с двойной шиной. Плата имеет разъемы как ISA, так и PCI, которые подключены к FPGA. Устройство автоматически распознает шину PCI, однако при желании можно принудительно включить режим шины ISA с помощью джампера.

Это позволяет использовать Diamond-MM-16RP-AT в системах PC/104 как с шиной PCI, так и ISA (при условии, что разъем PCI-104 не создает помех другим компонентам системы). Плата использует напряжение 3,3 В на шине PCI и должна использоваться только с одноплатными компьютерами с шиной PCI и напряжением 3,3 В. Шина ISA использует стандартные логические уровни 5В.

Технические характеристики

Аналоговые входы

Количество входов 8 дифференциальных или 16 односторонних (выбирается пользователем)
Аналого-цифровое разрешение 16-бит (1/65,536 от полной шкалы)
Биполярные диапазоны ±10 В, ±5 В, ±2,5 В, ±1,25 В, ±0,625 В
Однополярные диапазоны 0-10 В, 0-5 В, 0-2,5 В, 0-1,25 В
Входной ток смещения 3 нА максимально
Защита от перегрузки по напряжению ±35 В на всех аналоговых входах без повреждения
Входное сопротивление 10^13 Ом
Нелинейность ±3 LSB, без потери кода
Скорость преобразования 100,000 сэмплов в секунду максимально с прерываниями
Триггер преобразования Программный триггер, внутренний тактовый генератор или внешний ТТЛ-сигнал
Последовательный ввод (FIFO) 512 сэмплов, порог прерывания 256 сэмплов
Аналого-цифровое прерывание Окончание аналого-цифрового преобразования
Окончание аналого-цифрового сканирования
Наполовину полная очередь (FIFO)
Калибровка Калибровка аналого-цифровых и цифро-аналоговых схем осуществляется программно при помощи встроенных прецизионных эталонов и ПЗУ

Аналоговые выходы

Количество выходов 4
Цифро-аналоговое разрешение 12 бит (1/4096 полной шкалы)
Выходные диапазоны Фиксированный: ±5, 0-5 В
Программируемый: любое значение в диапазоне от 0 до 10 В с шагом 1 мВ
Сброс: все каналы сбрасываются до среднего значения (0 В для биполярных диапазонов)
Выходной ток ±5 мА максимально на канал
Время установления 6 мкс максимально до 0,01%
Относительная точность ±1 LSB
Нелинейность ±1 LSB, равномерно

Цифровой ввод-вывод

Количество линий 16, скомпонованных в виде 2 портов 8-бит
Логические уровни 3,3 В / 5 В, устанавливается при помощи джампера
Оконечная нагрузка Нагрузочные/согласующие резисторы с сопротивлением 10 кОм, устанавливаются при помощи джампера
Входное напряжение Vlogic = 5 В
Логический 0 1,65 В максимально
Логическая 1 3,35 В минимально
Выходное напряжение Vlogic = 5 В
Логический 0 0,44 В максимально, выходной ток = 24 мА
Логическая 1 3,76 В минимально, выходной ток = -24 мА
Входное напряжение Vlogic = 3,3 В
Логический 0 0,80 В максимально
Логическая 1 2,00 В минимально
Выходное напряжение Vlogic = 3,3 В
Логический 0 0,44 В максимально, выходной ток = 24 мА
Логическая 1 2,25 В минимально, выходной ток = -24 мА

Счетчики/таймеры

Аналого-цифровой таймер 32-битный обратный счетчик
Общего назначения 16-битный обратный счетчик
Генератор тактовых импульсов Встроенный тактовый генератор 10 МГц или внешний сигнал

General

Интерфейс шины Шины PCI (3.3 В) и ISA (5 В). По умолчанию используется PCI, шина ISA выбирается вручную
Источник питания +5 В ±5% @ 375 мА стандартно
±15 В выходной ток ±10 мА максимально с ЦАП без нагрузки
Вес 80г

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
RoHS Соответствует
Артикул Описание
DMM-16RP-AT Diamond. 16-канальный 16-битный аналого-цифровой модуль с автокалибровкой + 4 цифро-аналоговых канала 12-бит. Расширенный температурный диапазон. Шина PCI.
C-50-18 50-жильный плоский кабель для сбора данных

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
