DS-MPE-CAN2L
Модуль расширения ввода вывода PCIe MiniCard с двумя портами CAN
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 2 порта CAN 2.0B
- Пропускная способность 1 Mб/с
- Рабочая температура -40...+85 °C
- Фиксирующиеся разъемы

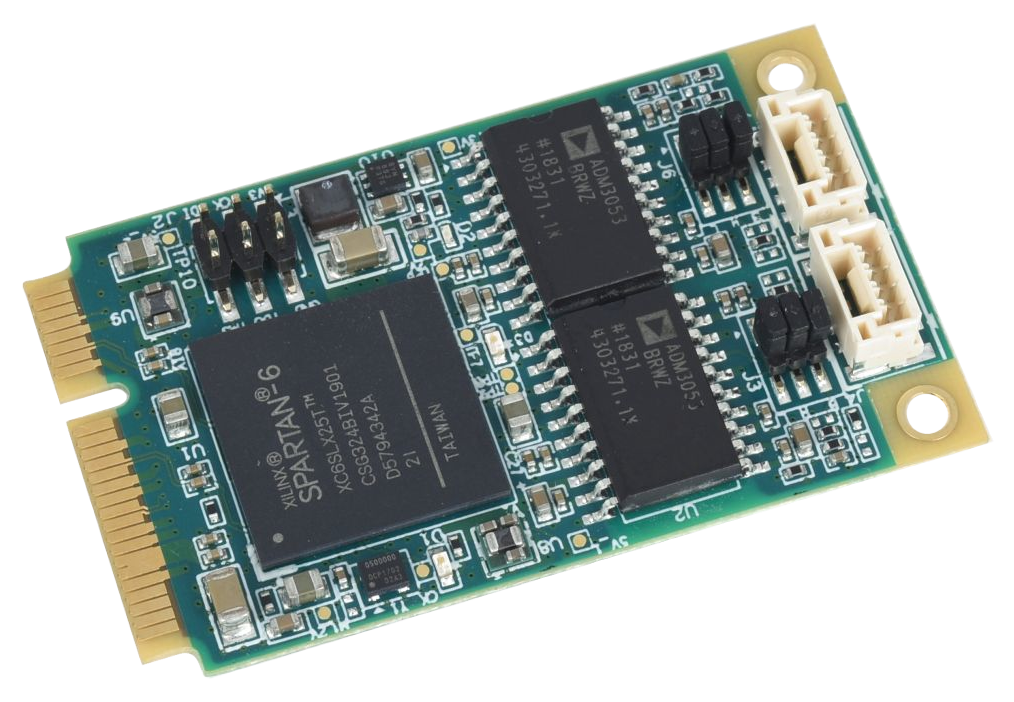

DS-MPE-CAN2L — защищенный, недорогой модуль PCIe MiniCard с двумя портами CAN 2.0, идеальный для расширения шины CAN во встраиваемых и OEM приложениях.
Этот модуль реализует протокол контроллера шины CAN, который выполняет последовательные соединения согласно спецификациям CAN 2.0A и CAN 2.0B. Протокол использует многоабонентскую шину для передачи фреймов между узлами сети и выполняет коррекцию ошибок не создавая дополнительной нагрузки на основной процессор. Анализ ошибок включает запуск диагностики, обслуживание и оптимизацию системы. Односторонний режим позволяет анализ трафика шины CAN и автоматическое определение скорости потока данных.
DS-MPE-CAN2L имеет в комплекте модуль PCIe MiniCard с двумя портами CAN, комплект кабелей CK-CAN2L, а также набор джамперов и винтов.
Способность выдерживать широкий диапазон температур от −40 до +85 °C позволяет использовать плату в условиях сильных перепадов температур, например при установке вне помещений или на транспорте. Дополнительно, плата может быть оборудована резисторами с сопротивлением 0 Ом вместо джамперов для увеличения прочности в вибронагруженных приложениях.
| Технические характеристики | |
|---|---|
| Количество портов | 2 порта CAN 2.0B |
| Максимальная пропускная способность | 1 Мб/с |
| Буферы приема | 31 |
| Буферы передачи | 1 с высоким приоритетом 16 со стандартным приоритетом |
| Входные полосовые фильтры | 16 программируемых, 29-бит |
| Идентификаторы | Поддержка 11-бит и 29-бит |
| Режимы | Двойной независимый Двойной с резервированием |
| Изоляция | 500 В порт-порт и ввод-вывод |
| Потребляемая мощность | +3,3 В постоянного тока ±5% |
| Драйверы ПО | Windows 7, XP Linux 2.6.12, 2.6.27, 2.6.31, 2.6.32 |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5...95 % без конденсации |
| Форм-фактор | PCIe MiniCard full size |
| Размеры | 50,95 x 30 мм |
| Вес | 8,5 г |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| DS-MPE-CAN2L | Diamond Systems. Модуль расширения ввода вывода PCIe MiniCard с двумя портами CAN |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
