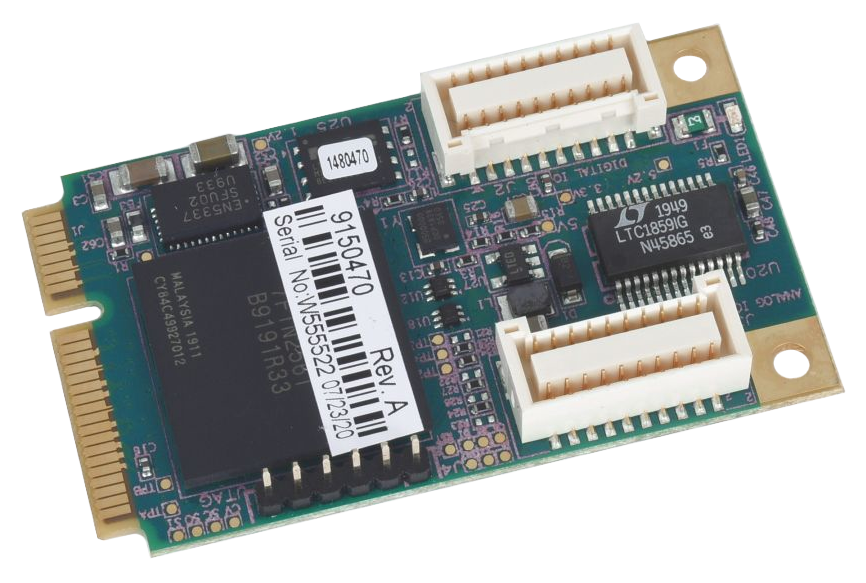

DS-MPE-DAQ0804
Модуль расширения ввода вывода PCIe MiniCard с УСО
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 8 несимметричных / 4 дифференциальных аналоговых входов 16-бит
- 14 конфигурируемых линий ввода-вывода
- Рабочая температура -40...+85 °C
- Фиксирующиеся разъемы
DS-MPE-DAQ0804 — защищенный модуль PCIe MiniCard с системой УСО, оборудованный как аналоговым, так и конфигурируемым цифровым вводом-выводом и идеальный при необходимости наличия расширения УСО во встраиваемых и OEM приложениях.
PCIe MiniCard имеет 8 несимметричных или 4 дифференциальных 16-битных аналоговых вводов с суммарной частотой дискретизации 100 кГц (максимально), 2048 сэмплами АЦП FIFO, 4 аналоговыми выводами 16-бит и 14 цифровыми линиями ввода-вывода. Буферизированные цифровые линии ввода-вывода опционально могут быть сконфигурированы либо как ШИМ, либо как счетчики/таймеры. Универсальный драйвер компании Diamond обеспечивает поддержку всех функций.
DS-MPE-DAQ0804 имеет в комплекте модуль PCIe MiniCard с системой УСО, комплект кабелей CK-DAQ0804, а также набор джамперов и винтов.
Способность выдерживать широкий диапазон температур от −40 до +85 °C позволяет использовать плату в условиях сильных перепадов температур, например при установке вне помещений или на транспорте. Дополнительно, плата может быть оборудована резисторами с сопротивлением 0 Ом вместо джамперов для увеличения прочности в вибронагруженных приложениях.
| Технические характеристики | |
|---|---|
| Аналоговые вводы | 8 несимметричных 16-бит, 4 дифференциальных Суммарная частота дискретизации 100 кГц (максимально) |
| АЦП FIFO | 2048 сэмплов с программируемым порогом |
| Входное напряжение | ±10 В, ±5 В, 0-10 В, 0-5 В |
| Защита ввода | ±25 В |
| Аналоговые выводы | 4 16-бит |
| Выходное напряжение | 0-2,5 В, 0-5 В |
| Цифровой ввод-вывод | 14 буферизированных линий, индивидуальное управление и защита |
| Переключение цифровых вводов-выводов | С помощью ПО |
| ШИМ | 4 конфигурируемых схемы 24-бит Нагрузка 0-100% |
| Счетчики/таймеры | 8 конфигурируемых схем 32-бит |
| Потребляемая мощность | +3,3 В постоянного тока ±5% |
| Драйверы ПО | Windows 7, XP, СЕ Linux 2.6.12, 2.6.27, 2.6.31, 2.6.32 |
| Универсальный драйвер | Поддержка всех функций |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5...95 % без конденсации |
| Форм-фактор | PCIe MiniCard full size |
| Размеры | 50,95 x 30 мм |
| Вес | 8,5 г |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| DS-MPE-DAQ0804 | Модуль аналогового ввода-вывода PCIe MiniCard с 8 АЦП, 4 ЦАП и 14 цифровыми вводами-выводами |
| DS-MPE-DAQ0800 | Модуль аналогового ввода PCIe MiniCard с 8 АЦП и 14 цифровыми вводами-выводами в комплекте с кабелем 5В |
| CK-DAQ02 | Кабельный набор, включающий аналоговые и цифровые кабели |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
