Модуль расширения PCIe MiniCard с цифровым вводом‑выводом и FPGA
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 36 буферизированных цифровых линий ввода-вывода
- До 4 ШИМ 24-бит
- До 4 программируемых счетчиков/таймеров
- Фиксирующиеся разъемы

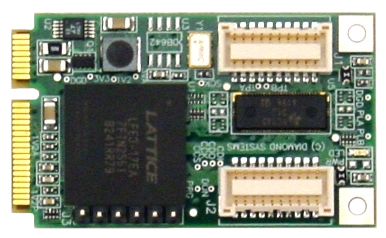

DS-MPE-GPIO — защищенный, недорогой 36-канальный цифровой модуль ввода-вывода PCIe MiniCard, идеальный для расширения последовательного ввода‑вывода во встраиваемых и OEM приложениях.
FPGA обеспечивает 36 буферизированных цифровых линий ввода-вывода которые могут быть сконфигурированы для работы в режиме простого ввода-вывода в виде портов 8 и 4 бит, или в режиме счетчика/таймера или ШИМ. 2 порта являются фиксированными цифровыми портами ввода-вывода с программируемым направлением в группах 8-бит. Один порт может функционировать либо как цифровой ввод-вывод 4-бит либо как 4 счетчика/таймера с одним вводом и одним выводом на счетчик. Один порт может работать как 8 цифровых вводов-выводов или до 8 ШИМ.
DS-MPE-GPIO имеет в комплекте 36-канальный цифровой модуль ввода-вывода PCIe MiniCard, комплект кабелей CK-GPIO, а также набор джамперов и винтов.
Способность выдерживать широкий диапазон температур от −40 до +85 °C позволяет использовать плату в условиях сильных перепадов температур, например при установке вне помещений или на транспорте. Дополнительно, плата может быть оборудована резисторами с сопротивлением 0 Ом вместо джамперов для увеличения прочности в вибронагруженных приложениях.
| Технические характеристики | |
|---|---|
| Количество цифровых вводов-выводов | 36 буферизированных, определяемых джамперами |
| Трансиверы | 32245 с высоким током вывода |
| Ток на выводе | ±24 мА на линию |
| Включение/перезагрузка | Цифровой ввод-вывод в режиме ввода |
| ШИМ | 4 конфигурируемых схемы 24-бит Нагрузка 0-100% Управление включением/выключением Программируемая полярность |
| Счетчики/таймеры | 4 конфигурируемые схемы 32-бит |
| Потребляемая мощность | +3,3 В постоянного тока ±5% |
| Драйверы ПО | Windows 7, XP, СЕ Linux 2.6.12, 2.6.27, 2.6.31, 2.6.32 |
| Универсальный драйвер | Поддержка всех функций |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5...95 % без конденсации |
| Форм-фактор | PCIe MiniCard full size |
| Размеры | 50,95 x 30 мм |
| Вес | 8,5 г |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| DS-MPE-GPIO | Diamond Systems. Модуль расширения PCIe MiniCard с цифровым вводом‑выводом и FPGA |
