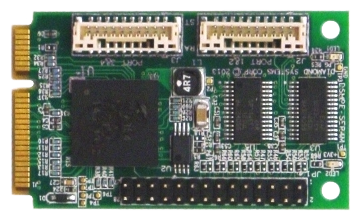

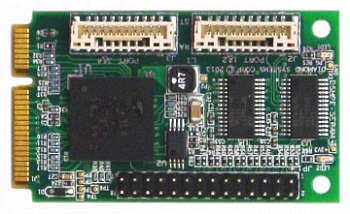

DS-MPE-SER4M
Модуль расширения ввода вывода PCIe MiniCard с 4 высокоскоростными последовательными портами
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 4 высокоскоростных порта RS-232/422/485
- Пропускная способность до 1 Mб/с (RS-232) и до 10 Мб/с (RS-422/485)
- Рабочая температура -40...+85 °C
- Фиксирующиеся разъемы
DS-MPE-SER4M — защищенный, недорогой 4-портовый высокоскоростной последовательный модуль PCIe MiniCard, идеальный для расширения последовательного ввода-вывода во встраиваемых и OEM приложениях.
Он имеет 4 последовательных порта RS-232/422/485 в форм-факторе PCIe MiniCard full с расширенным температурным диапазоном эксплуатации от −40 до +85 °C. Пропускная способность каждого порта до 1 Мб/с в режиме RS-232, и до 10 Мб/с в режимах RS-422 и RS-485. Протоколы платы могут быть установлены при помощи джамперов или выбраны программным образом с использованием линий ввода-вывода общего назначения, встроенными в UART и управляемыми с помощью ПО. Последовательный ввод-вывод обеспечивается двуми компактными разъемами с двуми портами в каждом.
DS-MPE-SER4M имеет в комплекте 4-портовый последовательный модуль PCIe MiniCard, комплект кабелей CK-SER4M, а также набор джамперов и винтов.
Способность выдерживать широкий диапазон температур от −40 до +85 °C позволяет использовать плату в условиях сильных перепадов температур, например при установке вне помещений или на транспорте. Дополнительно, плата может быть оборудована резисторами с сопротивлением 0 Ом вместо джамперов для увеличения прочности в вибронагруженных приложениях.
| Технические характеристики | |
| Количество последовательных портов | 4 протокола RS-232/422/485 на каждом порту |
| Максимальная пропускная способность |
RS-232: 1 Мб/с RS-422/485: 10 Мб/с |
| UARTs | 16550 совместимые |
| Память FIFO | 256-байт TX/RX |
| Защита от электростатического заряда | ±15 кВ |
| Потребляемая мощность |
+3,3 В постоянного тока ±5% Энергопотребление: 0,462 Вт @ 3,3 В |
| Драйверы ПО |
Windows XP Linux 2.6.12, 2.6.27, 2.6.31, 2.6.32 |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5...95 % без конденсации |
| Форм-фактор | PCIe MiniCard full size |
| Размеры | 50,95 x 30 мм |
| Вес | 8,5 г |
| RoHS | Соответствует |
| Артикул | Описание |
| DS‑MPE‑SER4M | Diamond Systems. Коммуникационная плата PCIe MiniCard c 4 портами RS-232/422/485. Рабочая температура от -40 до +85 °C |
| CK-SER4M | Diamond Systems. Кабельный набор |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
