DS-MPE-SER4OPT
Модуль расширения ввода‑вывода PCIe MiniCard с 4 оптоизолированными последовательными портами
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- 4 оптоизолированных порта RS-232/485
- Пропускная способность до 1 Mб/с (RS-232) и до 10 Мб/с (RS-485)
- Рабочая температура -40...+85 °C
- Фиксирующиеся разъемы

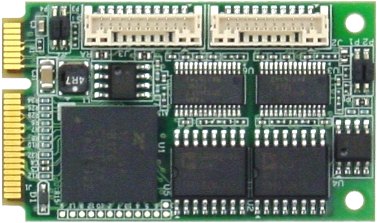

DS-MPE-SER4OPT — защищенный, недорогой 4-портовый оптоизолированный последовательный модуль PCIe MiniCard, идеальный для pасширения последовательного ввода‑вывода во встраиваемых и OEM приложениях.
Он имеет 4 последовательных порта RS-232/485 в форм-факторе PCIe MiniCard full с расширенным температурным диапазоном эксплуатации от −40 до +85 °C. Пропускная способность каждого порта до 1 Мб/с в режиме RS-232, и до 10 Мб/с в режиме RS-485. Модели существуют в вариантах с 4 портами RS-232, 4 портами RS-485, или с 2 портами RS-232 и 2 портами RS-485.
DS-MPE-SER4OPT имеет в комплекте 4-портовый оптоизолированный последовательный модуль PCIe MiniCard, комплект кабелей CK-SER4M, а также набор джамперов и винтов.
Способность выдерживать широкий диапазон температур от −40 до +85 °C позволяет использовать плату в условиях сильных перепадов температур, например при установке вне помещений или на транспорте. Дополнительно, плата может быть оборудована резисторами с сопротивлением 0 Ом вместо джамперов для увеличения прочности в вибронагруженных приложениях.
Информация для заказа
| Артикул | Описание |
| DS-MPE-OPT4485 | Diamond Systems. Плата расширения 4-Port Opto-isolated RS-485 Serial PCIe MiniCard Module |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
| Технические характеристики | |
|---|---|
| Количество последовательных портов | 4 протокола RS-232/485, сконфигурированных парами |
| Максимальная пропускная способность | RS-232: 1 Мб/с RS-485: 10 Мб/с |
| Концевая заделка | RS-485 выбирается джампером |
| UARTs | Quad XR17V354 с интерфейсом PCIe |
| Память FIFO | 256-байт TX/RX |
| Трансивер | Мультирежимный SP336 |
| Защита от электростатического заряда | ±500 В изоляция ввода-вывода |
| Потребляемая мощность | +3,3 В постоянного тока ±5% Энергопотребление: 0,462 Вт @ 3,3 В |
| Драйверы ПО | Windows 7, XP, Vista, 2000 Linux 2.6.12, 2.6.27, 2.6.31, 2.6.32 |
| Рабочая температура | -40...+85 °C |
| Рабочая влажность | 5...95 % без конденсации |
| Форм-фактор | PCIe MiniCard full size |
| Размеры | 50,95 x 30 мм |
| Вес | 8,5 г |
| RoHS | Соответствует |
| Условия эксплуатации и хранения | |
| Артикул | Описание |
| DS-MPE-OPT4485 | Diamond Systems. Коммуникационная плата PCIe MiniCard c 4 портами RS-485 и оптоизоляцией |
| DS-MPE-OPT4232 | Diamond Systems. Коммуникационная плата PCIe MiniCard c 4 портами RS-232 и оптоизоляцией |
| DS‑MPE‑OPT4M22 | Diamond Systems. Коммуникационная плата PCIe MiniCard с 2 портами RS-232, 2 портами RS-485 и оптоизоляцией |
| CK-SER4M | Diamond Systems. Кабельный набор |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
