FreeForm/Express S6
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Форм-фактор PCIe x1
- На базе FPGA Spartan-6
- ОЗУ: 128 МБ DDR3
- Рабочая температура: от -40 до +85 °C

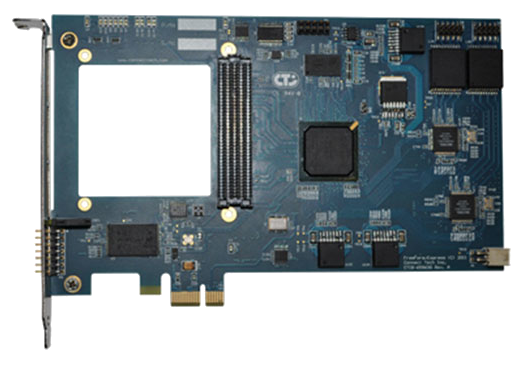

Макетная плата FreeForm/Express S6 от Connect Tech — это настраиваемая вычислительная платформа на базе FPGA Xilinx Spartan-6 с интегрированными блоками PCI Express, улучшенной поддержкой памяти, и трансиверами 3,125 Гб/с с низким уровнем энергопотребления. Макетная плата имеет стандартный промышленный разъем мезонинной платы FPGA (FMC), обеспечивающий гибкий интерфейс ввода-вывода для будущего расширения и кастомизации. Ширина шины PCIe обеспечивает высокоскоростную передачу данных между основной системой и интерфейсами приложения.
С помощью широкого диапазона доступных модулей FMC можно добавить такие интерфейсы как АЦП и цифровое видео, что делает плату FreeForm/Express S6 универсальной платформой для разработки. Отлично подходит для приложений, требующих как макетирования, так и запуска со сбором данных в реальном времени, высокопроизводительной обработки видео, и программного радио. FreeForm/Express S6 оптимизирована для систем со встраиваемыми процессорами, имеющими поддержку разработки с Xilinx MicroBlaze.
| Технические характеристики | |
| Совместимость | PCIe/104 |
| FPGA | Xilinx Spartan-6 LX45 |
| Шина | Spartan-6 PCIe Gen 1 endpoint |
| Мезонинная плата FPGA |
1x мезонинная плата FPGA с разъемом LPC (LPC FMC) 36х пар LVDS, 1 канал ввода-вывода rocket, интерфейс I2C interface |
| Память | ОЗУ 128 МБ, flash-память объемом 2 МБ для хранения кода, flash-память объемом 4 МБ для конфигурации FPGA |
| Ethernet | 2x порта Gigabit Ethernet (10/100/1000) |
| Последовательный ввод-вывод | 1x RS-232 |
| Программирование | Тест JTAG и программная цепочка |
| Питание | +12 В постоянного тока на входе (DC Barrel), +3,3 В постоянного тока |
| Размеры | 111,76 x 167,64 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| FDG001 | FreeForm/Express S6 с FPGA Spartan-6 LX45T |
| FDG002 | FreeForm/Express S6 с FPGA Spartan-6 LX100T |
| CAG104 | Последовательный кабель – DB-9 |
| CBG065 | Кабель GbE – разъем RJ45 |
