GraphiteVPX/XMC-PMC
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- XMC PCIe: 3.0 (x8)
- PMC PCI-X: 64-бита 133 МГц
- Варианты ввода-вывода: PMC: p64s или XMC: x12d+x8d+x38s
- Рабочая температура: от -40 до +85 °C
GraphiteVPX/XMC-PMC от Connect Tech — это периферийная объединительная плата формата 3U совместимая с VITA 65 и позволяющая использовать возможности PCIe Gen 3.0 в стеке. Плата обладает как интерфейсом x8 Gen 3 PCIe VITA 42 XMC с поддержкой самых производительных новейших мезонинных плат, так и 64-битным интерфейсом 133 МГц PCI-X с поддержкой мезонинных плат PMC прошлого поколения на базе шины PCI.
Доступно полное мезонинное расширение ввода-вывода (на базе VITA 46.9) с 64 выводами PMC (p64s) или 78 выводами XMC (x12d+x8d+x38s) с возможностью совместного их использования что позволяет использовать устройства XMC с разъемами PMC.
Встроенный коммутатор PCIe Gen 3.0 дает возможность использовать различные опции ввода-вывода, прямой интерфейс x8 к XMC, либо возможность разделения шины на интерфейсы x4, что позволяет получить дополнительный нисходящий порт на объединительной плате. Существует также опция (NT), позволяющая нескольким устройствам использовать мезонинные ресурсы посредством одной объединительной платы.
| Технические характеристики | |
| Напряжение питания | 12 В (VS1), 3,3 В (VS2), и 5 В (VS3) |
| Максимальная мощность | 15 Вт |
| PCIe | 3.0 (x8 или два x4) |
| XMC PCIe | 3.0 (x8) |
| PMC PCI-X | 64-бита 133 МГц |
| Светодиодные индикаторы | Скорость передачи по PCIe, состояние питания |
| Охлаждение | Конвекционное и кондуктивное |
| Ввод-вывод | p64s для ввода-вывода PMC, x12d+x8d+x38s для ввода-вывода XMC |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |

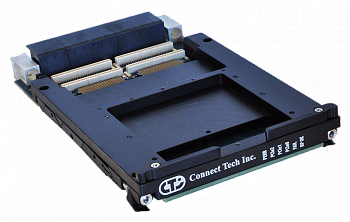

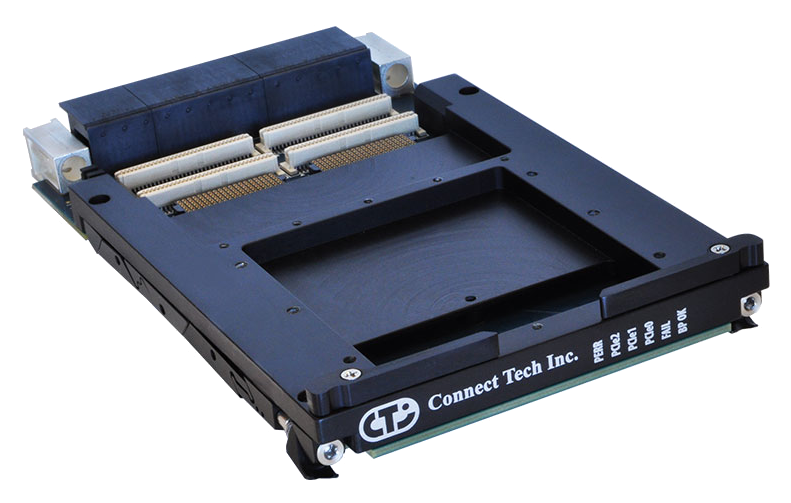

| VPG101 | Объединительная плата XMC/PMC с кондуктивным охлаждением и вводом-выводом XMC (X12d+X8d+X38s) |
| VPG102 | Объединительная плата XMC/PMC с кондуктивным охлаждением и вводом-выводом PMC I/O (P64s) (используйте эту версию для XMC с вводом-выводом прошлого поколения Pn4) |
