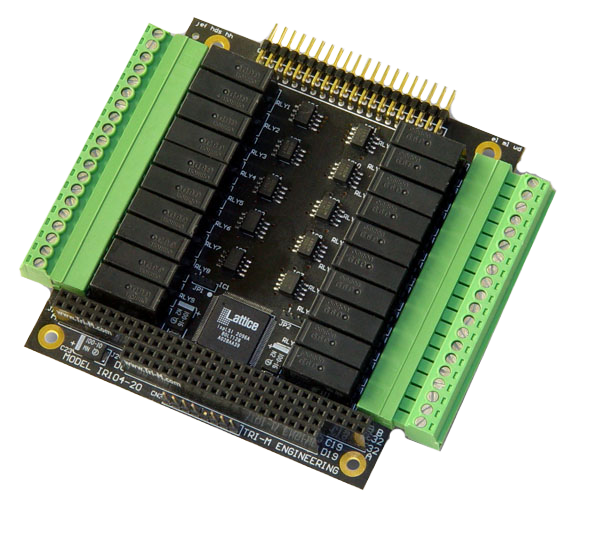

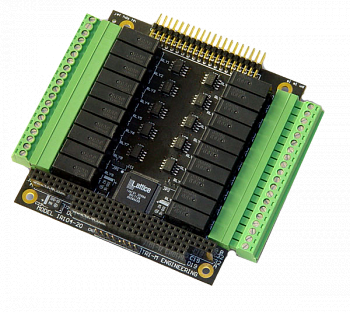

IR104

Плата ввода-вывода
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • 20 линий цифрового ввода с оптоизоляцией
  • 20 линий релейного вывода на реле типа SPST
  • Диапазон напряжения 3-24 В
  • Рабочий температурный диапазон: от -40°C до +70°С

Модуль дискретного ввода-вывода оптоизолированный, высокой плотности. Содержит 20 линий дискретного ввода для приема сигналов переменного или постоянного тока в диапазоне напряжений от 3 до 24 В и 20 линий дискретного вывода на базе реле.

Входные линии связаны со стандартным разъемом для ленточного кабеля. Выходные (релейные) линии обеспечены двумя легкосъемными терминальными блоками с отверточными зажимами, принимающими сигнальные провода диаметром 14-28 AWG. Дискретные выходы выполнены на реле типа SPST (однополюсные однопоточные) с нормально открытыми контактами и ресурсом 20 млн. циклов.

Дискретные выходы выполнены на реле типа SPST (однополюсные однопоточные) с нормально открытыми контактами и ресурсом 20 млн. циклов. Время установки 6 мс, сброса - 3 мс. Максимальная нагрузка на выходе реле - 5 А при напряжении 30 В постоянного тока и 5 А при напряжении до 250 В переменного тока.

Типичная сфера применения IR-104: промышленные, транспортные приложения.


  • Подробнее
Технические характеристики
Основные характеристики Стандарт PC/104
Поддержка нескольких модулей IR104 в одном стеке PC/104
Установка базовых адресов с помощью перемычек на плате
20 оптоизолированных входов
Двухрядный 40-контактный входной разъем (шаг 0.1")
Диапазон входных напряжений 3...24 В постоянного или переменного тока
20 релейных выходов
2 съемных выходных разъема
Выходные напряжения 250 В (5 А) переменного тока или 30 В постоянного тока
Размеры 3.55" x 3.75" (90.17 x 95.25 мм)
Масса 127.12 гр

Условия эксплуатации и хранения

Рабочий температурный диапазон: от -40°C до +70°С
  • Подробнее
Артикул Описание
IR104 Tri-M. Плата ввода-вывода, 20 оптоизолированных входов и 20 релейных выходов, температурный диапазон от -25 до +70 °C, в комплекте с перемычками и пластиковой заглушкой

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
