Onyx-MM

Модуль цифрового ввода-вывода
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • 48 цифровых линий ввода-вывода
  • 3 16-разрядных счетчика-таймера
  • 3 линии прерываний PC/104
  • Рабочий температурный диапазон: от -40°C до +85°С

Программируемый счетчик-таймер, контроллер прерываний и дискретный ввод-вывод.

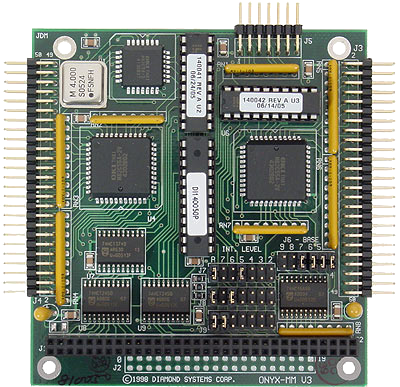

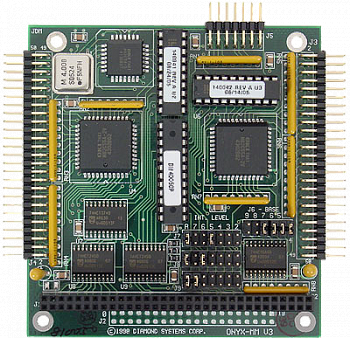

Изделие исполнено в стандарте РС/104. Модуль оборудован тремя 16-разрядными счетчиками и 48 дискретными линиями уровня TTL на базе 82С55. Линии дискретного ввода-вывода программируются группами по 8 бит. Режимы работы устройства предусматривают как прямое чтение-запись, так и синхронный ввод данных, стробированный сигналами квитирования связи. Все линии имеют резистивное терминирование уровня 10 КОм. Таймеры построены на базе 82С54 и могут использовать внешние сигналы, сигналы бортового осциллятора 4 МГц или управляться программно.

Типичная сфера применения Onyx-MM: промышленные, транспортные приложения.


  • Подробнее
Технические характеристики
Основные характеристики48 цифровых линий ввода-вывода Три 16-разрядных счетчика-таймера 3 линии прерываний PC/104 Встроенный генератор часов 4 МГц Программируемый счетчик и источник прерывания Способность генерации шинных прерываний в программируемых интервалах
Питание+5 В ±10% @ 120 мА
Вес79 г
Условия эксплуатации и хранения
Рабочий температурный диапазонот -40°C до +85°С
  • Подробнее
 Артикул  Описание
 OMM-XT  Diamond Systems. Плата цифрового ввода/вывода.

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
