P104-DAQ1616

Модуль аналогового ввода-вывода PC/104-Plus с подсистемой УСО, оснащенный АЦП и ЦАП 2 мГц, автокалибровкой и цифровым вводом‑выводом
Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
* Снят с производства
Снят с производства
Свяжитесь с нами, чтобы уточнить возможность заказа или подобрать замену


  • 16 аналоговых 16-битных или 12-битных входов
  • Максимальная совокупная частота дискретизации 2 мГц
  • Программируемые диапазоны ввода, полярность и режим
  • Рабочая температура: от -40 до +85 °C

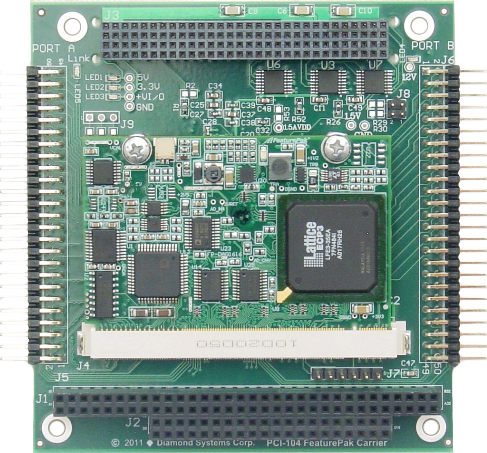

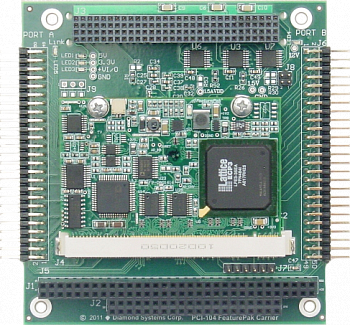

P104-DAQ1616 — это современная высокоскоростная плата ввода-вывода в форм-факторе PC/104-Plus от компании Diamond с подсистемой УСО и интерфейсом PCI Express.

Данный модуль оснащается 16-битным или 12-битным АЦП с частотой дискретизации до 2 мГц и памятью FIFO на 16 384 сэмплов для надежного сбора данных в любой операционной системе. Возможности аналогового вывода расширены до 16 шестнадцатибитных каналов с программируемым диапазоном вывода. Все функции аналогового ввода-вывода имеют современную технологию автокалибровки, независимую для диапазонов ввода и вывода. Это обеспечивает максимальную точность во всех режимах эксплуатации в полном диапазоне рабочих температур.

Функции цифрового ввода-вывода включают 7 восьмибитных портов с битовым и байтовым распределением потоков данных, два 32-битных реверсивных счетчика/таймера с программируемым источником ввода и шлюзом, и четыре 24-битных ШИМ с рабочим циклом от 0 до 100%.

Технические характеристики

Интерфейс

Тип PCI Express x1

Аналоговые входы

Количество входов 16 несимметричных, 8 дифференциальных (настраиваются программно)
Разрешение АЦП 16 или 12 бит (1/65,536 от полной шкалы) (настраивается пользователем)
Биполярные значения ±10 В, ±5 В, ±2,5 В, ±1,25 В
Однополярные значения 0-10 В, 0-5 В, 0-2,5V, 0-1,25 В
Входной ток смещения 40 nA максимально
Максимальное входное напряжение ±10 В для линейного режима
Защита от перегрузки по напряжению От -25 до +40 В на любом аналоговом входе без повреждений
Входное полное сопротивление 10000 гОм
Смещение ±0,00001/°C стандартно
Точность ±2 младших разряда, после калибровки
Нелинейность ±3 младших разряда, без потери кода
Скорость преобразования Суммарно 2 000 000 сэмплов в секунду максимально
1 000 000 сэмплов в секунду для многоканального режима
Триггер преобразования Программный триггер, внутренний тактовый генератор, внешний цифровой сигнал
Встроенная FIFO 16384 16-битных сэмплов с программируемым порогом прерывания
Калибровка Автоматическая. Данные сохраняются в EEPROM

Аналоговые выходы

Количество выходов 16
Разрешение ЦАП 16-бит (1/65,536 от полной шкалы)
Выходные значения ±1,25 В, ±2,5 В, ±5 В, ±10 В, 0-2,5 В, 0-5 В, 0-10 В
Выходной ток нагрузки ±1 мА на канал максимально
Выходной ток при коротком замыкании 15 мА на канал максимально
Время перехода 1 В/ мкс стандартно
Относительная точность ±1 младший разряд от канала к каналу
Нелинейность ±1 младший разряд, равномерно
Сброс Все каналы сбрасываются на 0 В
Калибровка Автоматическая. Данные сохраняются в EEPROM

Цифровой ввод-вывод - порты A, B, C и D

Количество вводов-выводов 32 программируемых ввода-вывода
Совместимость LVTTL и TTL
Подтягивающий резистор Программируемый
Входное напряжение Низкое: 0,0 В минимально, 0,8 В максимально
Высокое: 2,0 В минимально, 5,5 В максимально
Входной ток ±340 мкА максимально
Выходное напряжение Низкое: 0,0 В минимально, 0,4 В максимально
Высокое: 2,4 В минимально, 3,3 В максимально
Выходной ток Низкий: 16 мА максимально
Высокий: -16 мА максимально

Цифровой ввод-вывод - порты E, F и вспомогательный

Количество вводов-выводов 24 ввода-вывода, EXTTRIG, TOUT1
Совместимость LVTTL
Подтягивающий резистор Программируемый только для порта E
Входное напряжение Низкое: -0,3 В минимально, 1,0 В максимально
Высокое: 2,0 В минимально, 3,6 В максимально
Входной ток ±340 мкА максимально
Выходное напряжение Низкое: 0,0 В минимально, 0,4 В максимально
Высокое: 2,7 В минимально, 3,3 В максимально
Выходной ток Низкий: 12 мА максимально
Высокий: -12 мА максимально

Счетчики/таймеры

Тактовый генератор АЦП 32-битный реверсивный счетчик
Общего назначения 32-битный реверсивный счетчик
Источник тактовых импульсов Встроенный 50 или 5 МГц
Внешний сигнал
Широтно-импульсная модуляция 4 независимых программируемых ШИМ с устанавливаемой пользователем частотой 1 или 50 МГц

Общие характеристики

Форм-фактор PC/104-Plus
Расширение Мезонинное расширение PC/104-Plus (ISA + PCI)
Энергопотребление 840 мВт без внешней нагрузки стандартно
Размеры 90 x 96 мм
Вес 96 г

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C
RoHS Соответствует
Артикул Описание
P104‑DAQ1616 Модуль аналогового ввода-вывода PC/104-Plus с АЦП и ЦАП 2 мГц, цифровым вводом-выводом и счетчиками/таймерами
