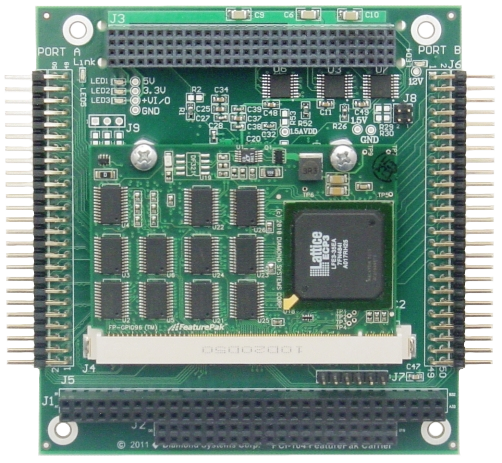

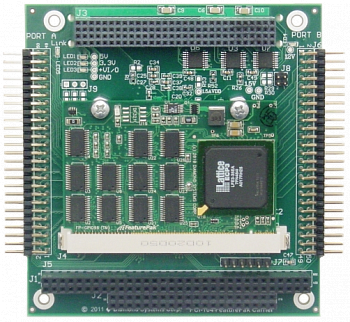

P104-GPIO96
Производитель:Diamond Systems Corporation
- Описание
- Спецификация
- Информация для заказа
- Общее количество линий ввода-вывода: 96
- Расширение: мезонинное расширение PC/104-Plus (ISA + PCI)
- Размеры: 90 x 96 мм
- Рабочая температура: от -40 до +85 °C в стандартной конфигурации
P104-GPIO96 — это программируемый модуль цифрового ввода‑вывода общего назначения в форм‑факторе PC/104-Plus с использованием PCI Express FPGA большого объема (700 000 элементарных интегральных схем) для максимальной плотности и гибкости. Базовая аппаратная конфигурация включает 96 линий цифрового ввода-вывода, объединенных в 12 восьмибитных портов. Все порты оборудованы буферами ввода-вывода для защиты FPGA и имеют логические уровни 5 В. Управление потоками на портах шириной в байт, полубайт, и бит, для гибкости и универсальности.
Встроенная FPGA имеет множество настроек. Все 96 линий ввода-вывода могут использоваться в обычном режиме; 6 из этих портов можно перенастроить чтобы получить доступ к дополнительным возможностям, включая 8×32-битных двунаправленных счетчиков с программируемым входным источником и затвором, 4×24-битных ШИМ с рабочим циклом 0-100% и режимом прерывания/фиксации.
Использование flash-памяти позволяет с легкостью обновлять и перепрограммировать устройство без применения специального оборудования при помощи сервисного ПО Diamond (без применения кабеля или стороннего ПО!). ПО Universal Driver поддерживает Linux, Windows XP и Windows Embedded CE/Standard.
| Технические характеристики | |
| Основная FPGA | LatticeECP3, 700 000 элементарных интегральных схем |
| Входной тактовый сигнал | 50 МГц |
| Хранение кода FPGA | Flash-память, может обновляться через JTAG |
| Общее количество линий ввода-вывода | 96 |
| Основной ввод-вывод | 48 линий с 3х 8-битными и 2х 4-битными; настраиваемые подтягивающие резисторы |
| Вторичный ввод-вывод | 48 линий с 6х 8-битными буферами; настраиваемые подтягивающие резисторы |
| Счетчики/таймеры | 8x 32-битных двунаправленных счетчиков (режим попеременного доступа) |
| Режимы счетчика | Счетчик, генератор прямоугольных импульсов, ШИМ, программируемый разовый стробоскоп с аппаратным/программным запуском |
| Выходной ток |
Порты A, B и D: 24 мА на контакт максимально; 200 мА на порт максимально Порт C low: 24 мА на контакт максимально Порт C high: -24 мА на контакт максимально Порты E и F: 32 мА на контакт максимально |
| Входной ток | +/-340 мкА максимально |
| Форм-фактор | PC/104-Plus |
| Расширение | Мезонинное расширение PC/104-Plus (ISA + PCI) |
| Размеры | 90 x 96 мм |
| Источник питания | 3,3 В постоянного тока ±5% |
| Вес | 96 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От -40 до +85 °C в стандартной конфигурации |
| Rohs | Соответствует |
| Артикул | Описание |
| P104‑GPIO96 | Модуль цифрового ввода-вывода форм-фактора PC/104-Plus с 96 вводами-выводами, счетчиком и ШИМ |
