PCIe MiniCard Carrier

Diamond Systems Corporation Производитель:
Diamond Systems Corporation
  • Описание
  • Спецификация
  • Информация для заказа
  • До 4 разъемов PCIe MiniCard
  • Интерфейсы PCIe x 1 и USB
  • Сквозной разъем PCI-104
  • Рабочая температура: -40...+85 °C

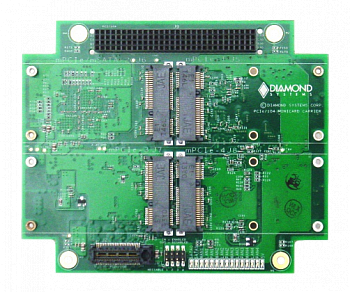

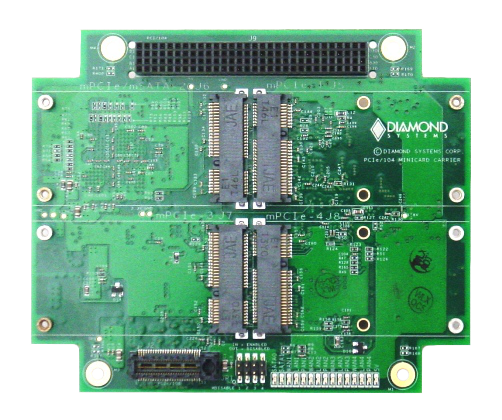

PCIe MiniCard Carrier имеет 4 разъема PCIe MiniCard на компактной плате форм-фактора PCI/104 Express. Все 4 разъема имеют интерфейсы PCIe x 1 и USB и имеют поддержку полноразмерных и половинных модулей PCIe MiniCard.

Модуль имеет полную поддержку всех разъемов, при этом занимая только один канал хост-компьютера. 2 разъема имеют поддержку SIM карты.

Питание устройства осуществляется посредством вывода 5 В на разъеме PCIe/104. Разъем PCI-104 обеспечивает сквозную коммутацию и не используется модулем.

Способность работать в расширенном температурном диапазоне (-40...+85 °C) позволяет использовать плату в условиях сильных колебаний температур, таких как транспортные средства или эксплуатация вне помещений. При необходимости еще более высокого уровня защищенности, джамперы могут быть заменены резисторами с нулевым сопротивлением.

  • Подробнее
Технические характеристики
Количество разъемов PCIe MiniCard 4
Размер карт Поддержка полноразмерных и половинных карт
Поддержка SIM 2 разъема с поддержкой SIM карт
Интерфейсы PCIe x1 и USB
Интерфейс хоста Сквозной PCI-104
Светодиодные индикаторы Присутствуют на всех 4 разъемах
Форм-фактор и размеры PCI/104-Express с ребрами: 114 x 96 мм
Источник питания +5 В постоянного тока ±5%
Вес 71 г
Условия эксплуатации и хранения
Рабочая температура -40...+85 °C
Рабочая влажность 5...95 % без конденсации
Удары Соответствует MIL-STD-202G
Вибрация Соответствует MIL-STD202G
RoHS Соответствует
  • Подробнее
Артикул Описание
E104-MPE-04 Плата-переходник форм-фактора PCI/104-Express с 4 разъемами PCIe MiniCard
E104-MPE-02 Плата-переходник форм-фактора PCI/104-Express с 2 разъемами PCIe MiniCard

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
