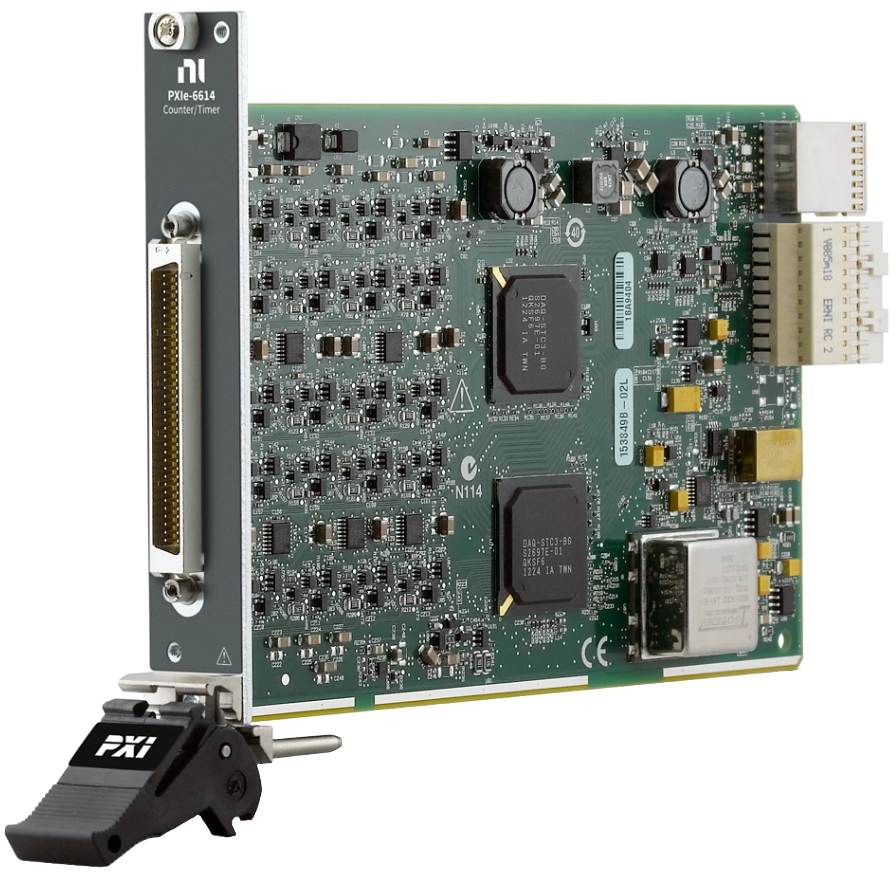

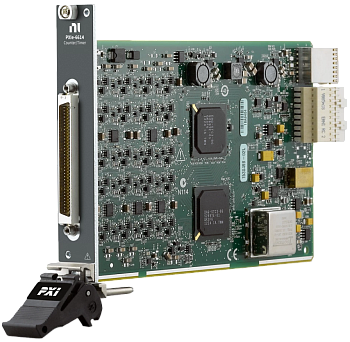

PXIe-6614
8-канальный прецизионный модуль счетчика/таймера PXIe 5 В
Производитель:Прочие производители
- Описание
- Спецификация
- Информация для заказа
- Количество каналов: 40 в сумме
- Каждый терминал настраивается независимо на прием или передачу
- Объем выборки: до 32 бит
- Рабочая температура: от 0 до +55 °C
Модуль PXIe-6614 — это прецизионный счетчик/таймер способный осуществлять измерение позиции кодового датчика, подсчет событий, измерение периода, ширины импульса, генерацию импульса и последовательности импульсов, и измерение частоты. Устройство оборудовано 8 счетчиками/таймерами, противодребезговыми цифровыми фильтрами, и TTL/CMOS-совместимым цифровым вводом-выводом.
Промышленный защищенный модуль PXIe-6614 предназначен для широкого спектра приложений, таких как автомобильные/аэрокосмические приложения, промышленный контроль/управление движением, и производственные испытания. Измерения проводятся с прецизионной точностью даже при длительном времени работы устройства благодаря встроенному термостатированному кварцевому генератору.
| Технические характеристики | |
|
Цифровой ввод-вывод |
|
|---|---|
| Количество каналов | 40 в сумме, Port 0 (P0.<0..31>), Port 1 (P1.<0..7); или PFI <0..39> |
| Опорное заземление | GND |
| Настройка приема и передачи | Каждый терминал настраивается независимо на прием или передачу |
| Согласующий резистор | 51 кОм, понижение к земле |
| Защита входного напряжения | От -3 до 8 В |
| Выходное сопротивление | 75 Ом |
|
Генерация сигналов цифрового ввода-вывода |
|
| Задействованные терминалы | Port 0 (P0.<0..31>) |
| Объем выборки | До 32 бит |
| Генерация сигналов FIFO (цифровой вывод) | 2 047 сэмплов |
| Генерация сигналов FIFO (цифровой ввод) | 255 сэмплов |
| Частота типового тактового сигнала цифрового ввода | От 0 до 10 МГц, в зависимости от загрузки системы и шины |
| Частота типового тактового сигнала цифрового ввода |
Регенерация от FIFO: от 0 до 10 МГц Поток от памяти: от 0 до 10 МГц, в зависимости от загрузки системы и шины |
| Передачи данных | DMA (scatter-gather), программируемый ввод-вывод |
| Настройки линейного цифрового фильтра | 160 нс, 10,24 мкс, 5,12 мс, выключен |
|
Счетчики/таймеры |
|
| Количество | 8 |
| Разрешение | 32 бита |
|
Измерения счетчика |
|
| Доступные измерения | Частота, подсчет ребер, пульсация, ширина импульса, полупериод, период, 2-реберное разделение |
|
Генератор частоты |
|
| Количество каналов | 1 |
| Базовые частоты | 100 кГц, 10 МГц, 20 МГц |
| Вывод | Любой PFI, PXI_TRIG, PXIe-DSTARC |
|
Термостатированный кварцевый генератор (OCXO) |
|
| Номинальная частота | 10 МГц |
| Время разогрева | 5 минут (до достижения погрешности не более 20 /109 от итоговой частоты) |
| Погрешность возврата в заданный режим | ±10/109 |
| Кратковременная стабильность | ±0,5/109 в день (после 30 дней работы) |
| Долговременная стабильность | ±50/109 в год |
|
Интерфейс шины |
|
| Форм-фактор | x1 PXI Express, 1 слот, соответствует PXI Express Hardware Specification Revision 1.0 ECN-1 |
| Совместимость слота | x1 и x4 PXI Express, PXI Express hybrid, или слот PXI Express System Timing |
|
Физические характеристики |
|
| Вес | 180 г |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От 0 до +55 °C |
| Температура хранения | От –40 до +71 °C |
| Объединительная влажность |
Эксплуатация: от 10 до 90%, без выпадения конденсата Хранение: от 5 до 95%, без выпадения конденсата |
| Удары | До 30 g, полусинусоида, 11 мс |
| Вибрация |
Эксплуатация: 5-500 Гц, 0,3 grms Хранение: 5-500 Гц, 2,4 grms |
| Максимальная высота | 2 000 м, (при 25 °C) |
| Артикул | Описание |
| 782353‑01 | NI PXIe-6614. 8-канальный прецизионный модуль счетчика/таймера PXIe 5 В |
