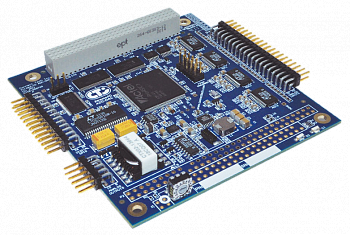

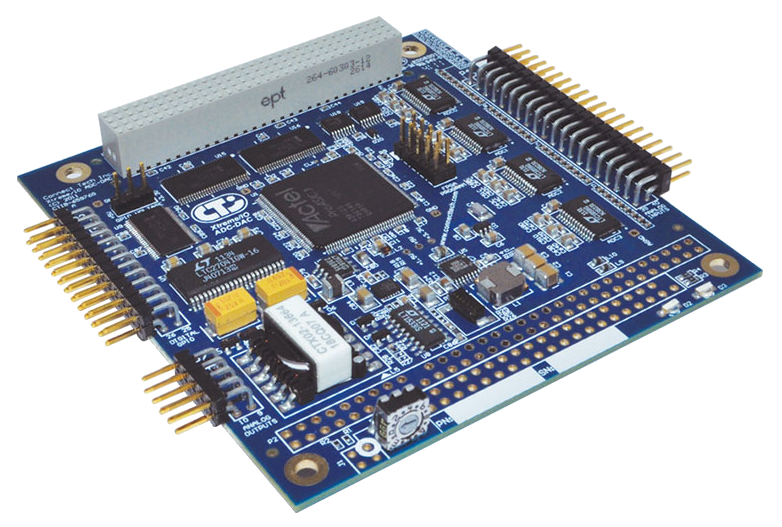

Xtreme I/O ADC-DAC
Плата аналогового и цифрового ввода-вывода в форм-факторе PCI-104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 32 несимметричных / 16 дифференциальных аналоговых входов
- 4 аналоговых выхода
- Двунаправленный цифровой ввод-вывод 16-бит с настраиваемыми диапазонами напряжения
- Рабочая температура: от -40 до +85 °C
Xtreme I/O ADC-DAC от Connect Tech — это периферийная плата аналогового и цифрового ввода‑вывода в компактном форм-факторе PCI-104 для встраиваемых систем. Плата хорошо подойдет для приложений сбора данных, контроля и измерений.
| Технические характеристики | |
|
Аналоговые входы |
|
|---|---|
| Каналы | 32 несимметричных канала / 16 дифференциальных |
| Разрешение |
DAG003: 16-бит DAG004: 16-бит DAG005: 12-бит (бюджетная опция) |
| Частота дискретизации | 100 тысяч выборок в секунду |
| Калибровка | Встроенная автокалибровка |
| Защита | ±25 В |
| Диапазоны |
Программно устанавливаемые диапазоны ввода: 0-5 В, 0-10 В, ±5 В, ±10 В |
| Точность | 1 LSB INL и DNL |
| Отношение сигнал-шум | 87 дБ |
|
Аналоговые выходы (только модель DAG003) |
|
| Каналы | 4 |
| Разрешение | 16-бит |
| Время установления | 6 мкс |
| Диапазоны |
6 программируемых диапазонов вывода: • Однополярные: от 0 до 5 В, от 0 до 10 В • Биполярные: ±5 В, ±10 В, ±2,5 В, от –2,5 до 7,5 В |
| Точность | 1 LSB INL и DNL |
| Привод | ±5 мА |
|
Цифровой ввод-вывод |
|
| Ввод-вывод | Двунаправленный ввод-вывод 16-бит |
| Диапазоны ввода-вывода | +3,3 или +5 В (TTL/CMOS), выбираются аппаратно |
| Сильный ток | 24 мА |
| Форм-фактор |
PCI-104 Полная совместимость с шиной PCI 2.0 Для конфигурирования или инициализации платы не требуются джамперы |
| Совместимость | PCIe/104 |
| Размеры | 95,885 x 90,17 мм, соответствует PC/104 |
| Операционная система | Linux, QNX, Windows |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| DAG003 | Xtreme I/O ADC-DAC, 32 несимметричных / 16 дифференциальных аналоговых входов 16-бит, 4 аналоговых выхода 16-бит, GPIO: 16-бит |
| DAG004 | Xtreme I/O Express ADC-DAC, 32 несимметричных / 16 дифференциальных аналоговых входов 16-бит, аналоговые выходы отсутствуют, GPIO: 16-бит |
| DAG005 | Xtreme I/O Express ADC-DAC, 32 несимметричных / 16 дифференциальных аналоговых входов 12-бит, 4 аналоговых выхода 16-бит, GPIO: 16-бит |
| CBG001 | 26-контактный разъем - 1 x DB-25 для GPIO |
| CAG8104 | 40-контактный разъем - 4 x DB-9 для АЦП |
| CAG104 | 10-контактный разъем - 1 x DB-9 для ЦАП |
