Xtreme I/O Express ADC‑DAC

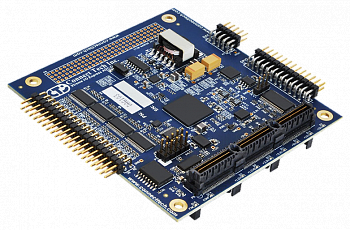

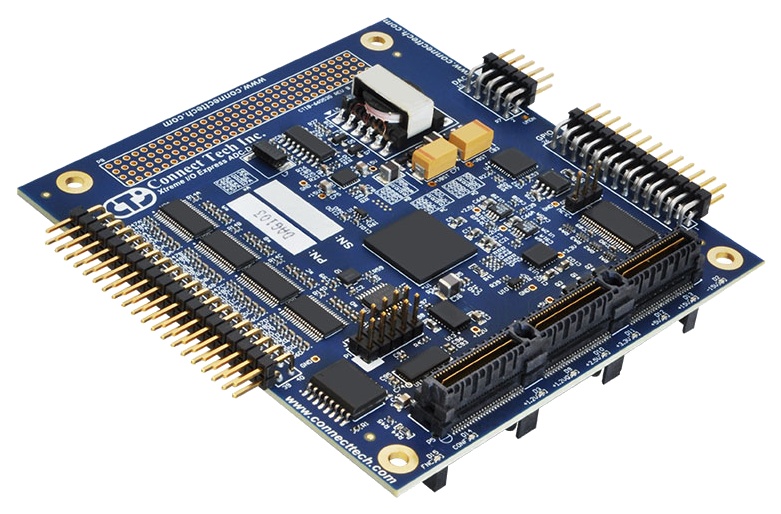

Плата расширения аналогового и цифрового ввода-вывода в форм-факторе PCIe/104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 32 несимметричных / 16 дифференциальных аналоговых входов
- 4 аналоговых выхода
- Двунаправленный цифровой ввод-вывод 16-бит с настраиваемыми диапазонами напряжения
- Рабочая температура: от -40 до +85 °C
Xtreme I/O Express ADC-DAC от Connect Tech — это плата расширения аналогового и цифрового ввода‑вывода в компактном форм-факторе PCIe/104 для встраиваемых систем. Плата хорошо подойдет для приложений сбора данных, контроля и измерений.
Xtreme I/O Express ADC-DAC может работать в жестких условиях эксплуатации при температурах от −40 до +85 °C.
| Технические характеристики | |
|
Аналоговые входы |
|
|---|---|
| Каналы | 32 несимметричных канала, 4 группы по 8 |
| Разрешение | 16-бит |
| Частота дискретизации |
500 тысяч выборок в секунду (на канал) 62.5 тысяч выборок в секунду (на группу) |
| Выборка и хранение | Отсутствует |
| Защита | ±20 В |
| Полное сопротивление | 1 МОм |
| Диапазон |
Биполярный: ±10,24 В, ±5,12 В и ±2,56 В Однополярный: 0 - 10,24 В и 0 - 5,12 В |
| Точность | DNL: ±0,5 LSB, INL; ±0,75 |
| Отношение сигнал-шум | 92 дБ; TDH: -102 дБ |
|
Аналоговые выходы |
|
| Каналы | 4 |
| Разрешение | 16-бит |
| Время установления | 6 мкс |
| Диапазоны |
Однополярный: от 0 до 15 В Биполярный: ±10 В |
| Точность | 1 LSB INL и DNL |
| Привод | ±3 мА |
|
Цифровой ввод-вывод |
|
| Ввод-вывод | Двунаправленный ввод-вывод 16-бит |
| Диапазоны ввода-вывода | +3,3 или +5 В (TTL/CMOS), выбираются аппаратно |
| Сильный ток | 24 мА |
| Совместимость | PCIe/104 |
| Размеры | 95,885 x 90,17 мм, соответствует PC/104 |
| Операционная система | Linux, Windows |
|
Условия эксплуатации и хранения |
|
| Рабочая температура | От -40 до +85 °C |
| Артикул | Описание |
| DAG103 | Xtreme I/O Express ADC-DAC, 32 несимметричных аналоговых входов 16-бит, 4 аналоговых выхода 16-бит, GPIO: 16-бит |
| DAG104 | Xtreme I/O Express ADC-DAC, 32 несимметричных аналоговых входов 16-бит, аналоговые выходы отсутствуют, GPIO: 16-бит |
| DAG106 | Xtreme I/O Express ADC-DAC, 32 несимметричных аналоговых входов 16-бит, 4 аналоговых выхода 16-бит, GPIO: 16-бит, конформальное покрытие Humiseal 1B31 |
| CBG001 | 26-контактный разъем - 1 x DB-25 для GPIO |
| CAG8104 | 40-контактный разъем - 4 x DB-9 для АЦП |
| CAG104 | 10-контактный разъем - 1 x DB-9 для ЦАП |
