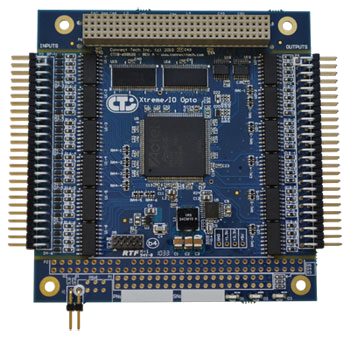

Xtreme I/O Opto

Плата цифрового ввода-вывода стандарта PCI-104
Connect Tech Производитель:
Connect Tech
  • Описание
  • Спецификация
  • Информация для заказа
  • 48 изолированных каналов ввода-вывода
  • Изоляция 3 кВ на всех каналах
  • Управление ПЛИС посредством регистров (перемычки не нужны)
  • Возможность генерирования прерываний

Connect Tech Xtreme I/O Opto — 48-разрядная плата цифрового ввода-вывода с 24 оптоизолированными входами и 24 оптоизолированными выходами. Гибкость технологии ПЛИС, используемой в Xtreme I/O Opto, позволяет осуществлять интеграцию и доработку в соответствии с требованиями приложения.

Полностью совместимая с PCI-104, Xtreme I/O Opto может управляться напрямую из набора регистров в любой операционной системе.

Надежность Xtreme I/O Opto в совокупности с изоляцией 3 кВ, обеспечивает оптимальную производительность и защиту при работе в экстремальных условиях. Xtreme I/O Opto является идеальным решением для встраиваемых систем в оборонных, авиакосмических, медицинских и промышленных приложениях.

  • Подробнее
Технические характеристики
Входы24 оптоизолированных входа Широкий диапазон входных напряжений от +0 до +40 В Независимые заземления и защита от обратного напряжения Выборочная генерация прерывания на любом входящем сигнале (изменение состояния, контроль уровня сигнала на соответствие пороговому значению) На каждом входе установлен ограничивающий резистор 1,8 кОм
Выходы24 оптоизолированных выхода Широкий диапазон выходных напряжений от +0 до +40 В Открытый коллектор с общим эмитером Отдельно устанавливаемые уровни выходного напряжения  при помощи согласуещего резистора 4,7 кОм Максимальный выходной ток 8 мА
Разъемы2 контактные колодки по 25 контактов с шагом 0,1”, вертикальные или угловые
ШинаPCI-104 (PC/104-Plus) Опционально возможна установка разъема ISA (PC/104) как проходного разъема
Оптоизоляция3 кВ
Управление/АдресацияУправление ПЛИС посредством регистров (перемычки не нужны) Заказные логические схемы доступны по запросу
Совместимость с ПОЗаказные драйверы CTI Device Drivers для QNX, Linux, Windows Устройство также может управляться напрямую из набора регистров в любой операционной системе
Размеры96 х 90 мм
Условия эксплуатации и хранения
Рабочая температураот -40 до +85 °C
  • Подробнее
Артикул Описание
DAG001Xtreme I/O Opto. Плата цифрового ввода-вывода стандарта PCI-104

* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.

  • Подробнее
