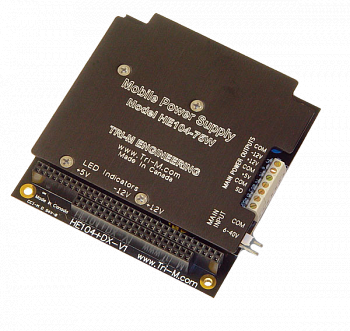

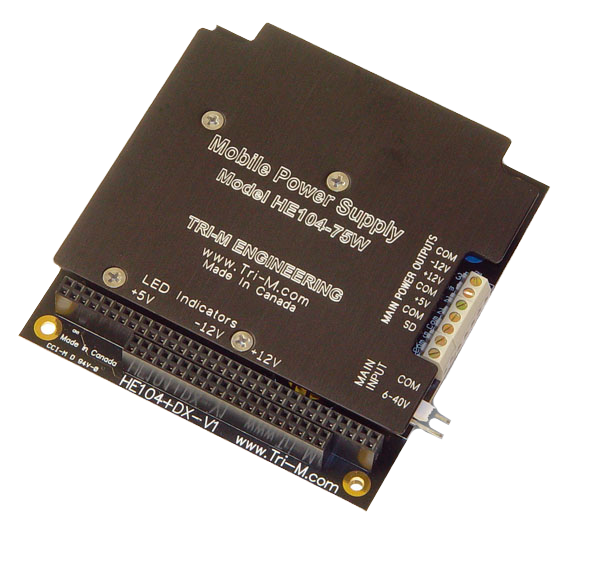

Обладает суммарной мощностью 75 Вт и выдает напряжения +5 В (15 А), +12 В (3 А), -12 В (0,5 А).
Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку.
Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему PC/104 к бортовым источникам питания +12 В и +24 В. Органические полупроводниковые конденсаторы обеспечивают фильтрацию пульсации, что уменьшает шумы ниже 20 мВ.
Типичная сфера применения HE104-75W: промышленные, транспортные и авиационные приложения.
Технические характеристики | |
Основные характеристики | Стандарт PC/104 (PC/104&PCI-104) |
Тип блока питания | Преобразователь постоянного тока (DC/DC) |
Суммарная выходная мощность | 75 Вт |
Входное напряжение | От 6 до 40 В постоянного тока |
Выходное напряжение | +5 В (15 А), +12 В (3 А), –12 В (0,5 А) |
Нестабильность выходного напряжения по нагрузке | Менее 60 мВ (выходное напряжение 5 В) |
Нестабильность выходного напряжения по сети | Менее 40 мВ |
Температурный дрейф выходного напряжения | Менее 40 мВ (выходное напряжение 5 В) |
Частота переключения | 75 кГц |
Максимальный одиночный импульс | 125 В за 100 мс |
Пульсация выходного напряжения | Менее 20 мВ (выходное напряжение 5 В) |
КПД | До 90% |
Размеры | 90,17 x 95,25 x 15,24 мм |
Масса | 172,37 г |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | От –40 до +85 °С |
Артикул | Описание |
HE104-75W-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 75 Вт, +5 В @ 15 А, +12 В @ 3 А, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, шина ISA |
HE104-75W-N-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 75 Вт, +5 В @ 15 А, +12 В @ 3 А, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, без шины |
HE104+75W-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 75 Вт, +5 В @ 15 А, +12 В @ 3 А, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, шина ISA и PCI |
HE104+75W-N-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 75 Вт, +5 В @ 15 А, +12 В @ 3 А, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, без шины ISA, PCI |
HE104+75W‑N‑N‑PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 75 Вт, +5 В @ 15 А, +12 В @ 3 А, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, без шины ISA, PCI |
CON‑HE104‑75W‑KIT | Комплект разъемов для HE104-75W |
