HE104-DX/DXL
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Напряжение питания: 6-40 В постоянного тока
- Выходы: 5 В @ 12 А, 12 В @ 2,5 А, -5 В @ 400 мА, -12 В @ 500 мА
- КПД: до 95%
- Рабочая температура: от -40 до +85 °C

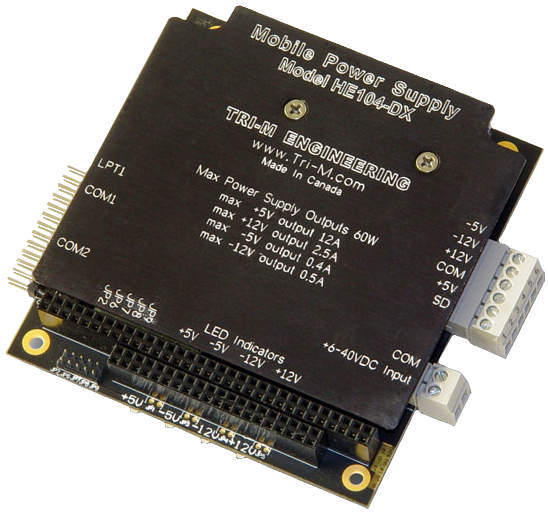

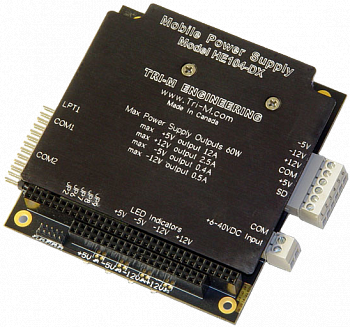

HE104-DX — это источник питания постоянного тока в форм-факторе PC104 мощностью 60 Вт. Он предназначен для работы в неблагоприятных условиях окружающей среды в транспортных приложениях и обладает мощными подавителями помех, вызванных переходными процессами (3000 Вт) которые удерживают входное напряжение на безопасном уровне, обеспечивая в то же время нормальную работу устройства.
HE104-DX имеет современную конструкцию на базе МОП-транзисторов, что обеспечивает великолепную стабилизацию по сети и нагрузке с КПД до 95 %. Органические полупроводниковые конденсаторы обеспечивают фильтрацию, снижающую уровень шума от пульсации питания ниже 20 мВ. Конструкция HE104-DX обеспечивает низкий уровень помех, что отлично подходит для бортовых авиационных приложений, или любых других, где электромагнитные или радиопомехи должны быть сведены к минимуму.
HE104-DX работает с широким диапазоном напряжений питания 6-40 В постоянного тока. Выходы 5 В, 12 В, −5 В, и −12 В постоянного тока управляются регулятором архитектуры постоянной частоты который обеспечивает превосходные переходные характеристики по сети и нагрузке. Устройство так же доступно под именем HE104-DXL. Это бюджетный вариант, имеющий только выходы 5 В и 12 В.
Компактный HE104-DX имеет размеры 90,17×95,25×13,97 мм, способен работать при температуре окружающей среды от −40 до +85 °C, и соответствует RoHS.
| Технические характеристики | |
| Напряжение питания | От 6 до 40 В постоянного тока |
| Выходное напряжение |
5 В @ 12A 12 В @ 2.5A -5 В @ 400 mA -12 В @ 500 mA |
| Выходная мощность | До 60 Вт |
| Нестабильность выходного напряжения по нагрузке | Менее 60 мВ |
| Нестабильность выходного напряжения по сети | Менее 40 мВ |
| Температурный дрейф выходного напряжения | Менее 40 мВ |
| Пульсация выходного напряжения | Менее 20 мВ |
| Пульсация от пика до пика | Менее 20 мВ |
| Ток покоя | 2 мА |
| КПД | До 95% |
| Форм-фактор | PC/104 |
| Размеры | 90,17 x 95,25 x 13,97 мм |
| Вес | 172,37 г |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От –40 до +85 °С |
| Артикул | Описание |
| HE104-DX-N-PBF | Форм-фактор PC/104, напряжение питания 6-40 В постоянного тока, выходная мощность 60 Вт, выходы 5 В @ 12 А, 12 В @ 2,5 А, -5 В @ 400 мА, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, без шины |
| HE104-DX-PBF | Форм-фактор PC/104, напряжение питания 6-40 В постоянного тока, выходная мощность 60 Вт, выходы 5 В @ 12 А, 12 В @ 2,5 А, -5 В @ 400 мА, -12 В @ 500 мА, рабочая температура от -40 до +85 °C, шина ISA |
| HE104-DXL-N-PBF | Форм-фактор PC/104, напряжение питания 6-40 В постоянного тока, выходная мощность 60 Вт, выходы 5 В @ 12 А, 12 В @ 2,5 А, рабочая температура от -40 до +85 °C, без шины |
| HE104-DXL-PBF | Форм-фактор PC/104, напряжение питания 6-40 В постоянного тока, выходная мощность 60 Вт, выходы 5 В @ 12 А, 12 В @ 2,5 А, рабочая температура от -40 до +85 °C, шина ISA |
| CON-HE104-DX-KIT | Комплект разъемов для источников питания HE104-DX |
| CON‑HE104‑DXL‑KIT | Комплект разъемов для источников питания HE104-DXL |
