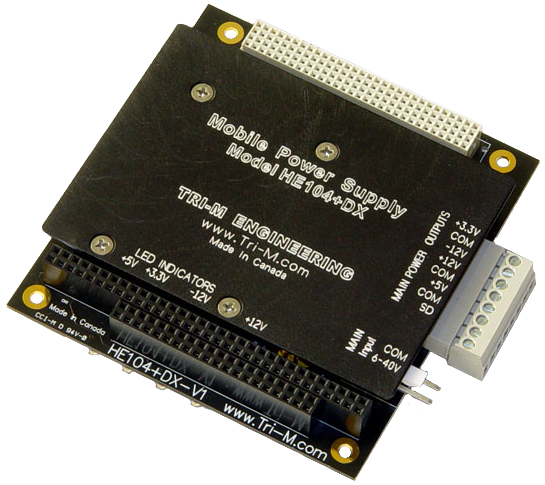

HE104+ DX

Плата конвертора мощностью 108 Вт
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Форм-фактор: PC/104-Plus (PC/104 & PCI-104)
  • Тип платы питания: преобразователь постоянного тока (DC/DC)
  • КПД: до 90%
  • Рабочий температурный диапазон: от -40° до +85°С

Плата  конвертора стандарта PC/104-Plus (PC/104 & PCI-104) мощностью 108 Вт.

Плата конвертора выдает напряжения +3,3 В (10 А), +5 В (15 А), +12 В (3 А), –12 В (0,5 А).

Выходные напряжения подаются на соответствующие контакты шины PCI-104 и на съемную колодку.

Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему к бортовым источникам питания +12 В и +24 В.

Типичная сфера применения HE104+ DX: промышленные, транспортные и авиационные приложения.

  • Подробнее
Технические характеристики
Основные характеристикиСтандарт PC/104+  (PC/104 & PCI-104)
Тип блока питанияпреобразователь постоянного тока (DC/DC)
Входное напряжение6...40 В постоянного тока Выходное напряжение: +3,3 В (10 А), +5 В (15 А), +12 В (3 А), –12 В (0,5 А) Выходные напряжения подаются на соответствующие контакты шины PCI-104 и на съемную колодку
Нестабильность выходного напряжения по нагрузкеменее 60 мВ
Нестабильность выходного напряжения по сети40 мВ
Температурный дрейф выходного напряженияменее 40 мВ
Пульсация выходного напряжения20 мВ
КПДдо 90%
Размеры3,55" x 3,75" x 0,55" (90,17 x 95,25 x 13,97 мм)
Масса172,37 гр
Условия эксплуатации и хранения
Рабочий температурный диапазонот –40° до +85°С
  • Подробнее
Артикул Описание
HE104+DXПлата конвертора в формате PC/104-Plus в комплекте ответной частью разъема в разобранном виде
HE104+DX
AIRCRAFT-H
Плата конвертора в формате PC/104-Plus, рабочая температура -40...+85°C, конформальное покрытие
HE104+DX-PBFПлата конвертора в формате PC/104-Plus
HE104+DX-PBFПлата конвертора в формате PC/104-Plus Mod. UT0001
HE104+DX-PBFПлата конвертора в формате PC/104-Plus Mod. UT0005
HE104+DX-CU-PBFПлата конвертора в формате PC/104-Plus, конформальное покрытие
HE104+DX-PBF
CN2
Комплект: плата конвертора в формате PC/104-Plus, соединитель
HE104+DX-PBF
FX2BA-80SA-1.27R
Комплект: плата конвертора в формате PC/104-Plus, 80-штырьковый зажим контактный для платы
HE104+DX-N-S-PBFTri-M. Плата конвертера в формате PC/104+ (No ISA Bus, PCI Bus)
HE104+DX-S-SПлата конвертора в формате PC/104-Plus

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
