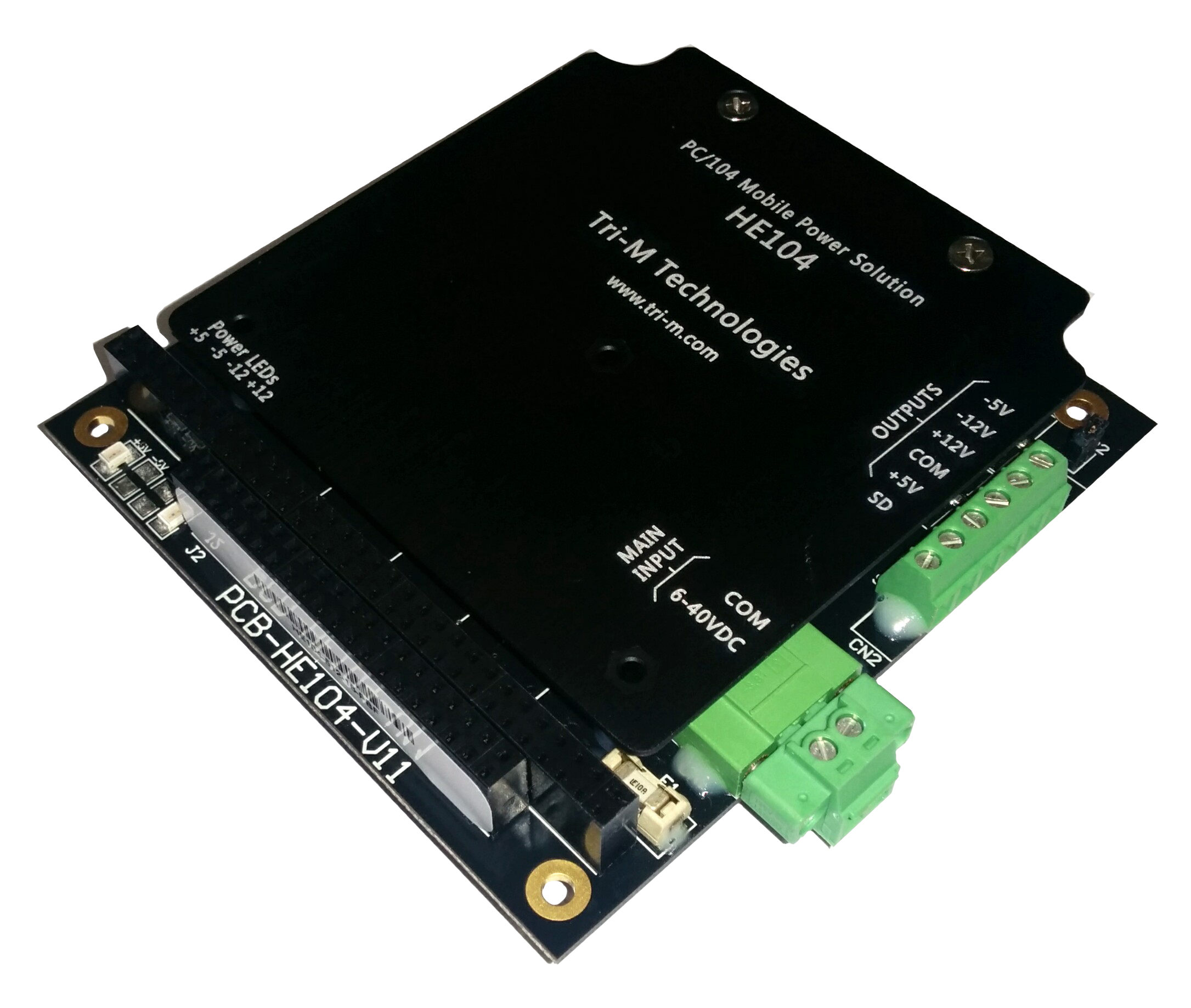

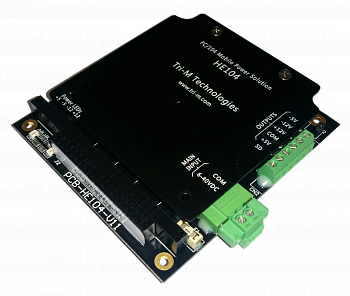

HE104

Плата конвертора мощностью 60 Вт
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Форм-фактор: PC/104
  • Тип платы конвертора: преобразователь постоянного тока (DC/DC)
  • КПД: до 95%
  • Рабочий температурный диапазон: от -40° до +85°С

Плата конвертора стандарта РС/104.

Плата конвертора обладает суммарной мощностью 50 Вт и выдает напряжения +5 В (10 А) и +12 В (2 А), опционально: –5 В (0.4 А) и –12 В (0.5 А).

Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку.

Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему PC/104 к бортовым источникам питания +12 В и +24 В.

Типичная сфера применения HE104: промышленные, транспортные и авиационные приложения.


  • Подробнее
Технические характеристики
Основные характеристики Стандарт PC/104
Тип платы питания преобразователь постоянного тока (DC/DC)
Входное напряжение 6...40 В постоянного тока
Суммарная выходная мощность 60 Вт
Выходное напряжение +5 В (12 А), +12 В (2,5 А)
Опционально –5 В (0.4 А), –12 В (0.5 А)
Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку
Полный размах пульсации менее 20 мВ
Нестабильность выходного напряжения по нагрузке менее 60 мВ
Нестабильность выходного напряжения по сети 40 мВ
Температурный дрейф выходного напряжения менее 40 мВ
Пульсация выходного напряжения 20 мВ
Ток покоя 2 мА
КПД до 95%
Размеры 3.55" x 3.75" x 0.6" (90.17 x 95.25 x 15.24 мм)
Масса 172.37 гр
Условия эксплуатации и хранения
Рабочий температурный диапазон от –40° до +85°С
  • Подробнее
АртикулНаименование
HE104-512-16Плата конвертора PC/104, 50 Вт, +5 В @ 10 A, +12 В @ 2 A, (-40..+85°C)
HE104-512-16-HПлата конвертора PC/104, 50 Вт, +5 В @ 10 A, +12 В @ 2 A, (-40..+85°C), опциональное конформальное покрытие
HE104-512-16-12HПлата конвертора PC/104, 50 Вт, +5 В @ 10 A, +12 В @ 2 A, -12 В @ 0.5 A, (-40..+85°C)
HE104-512-16-PBFПлата конвертора PC/104 в комплекте с перемычками и пластиковой заглушкой
HE104-512-16-512H-PBFTri-M. Плата конвертора в формате РС/104
HE104-512-16-12H-T-CU-PBFПлата конвертора PC/104
HE104-512-16-CH-PBFTri-M. Плата конвертора PC/104, +6..40 В, 50 Вт, +5 В @ 10 A, +12 В @ 2 А, (-40..+85°C), ISA Bus, опциональное конформальное покрытие


* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.
