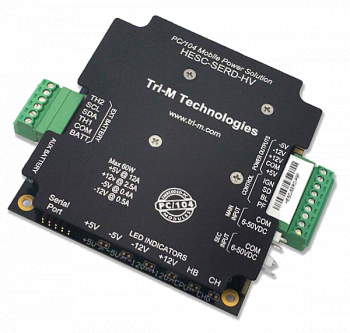

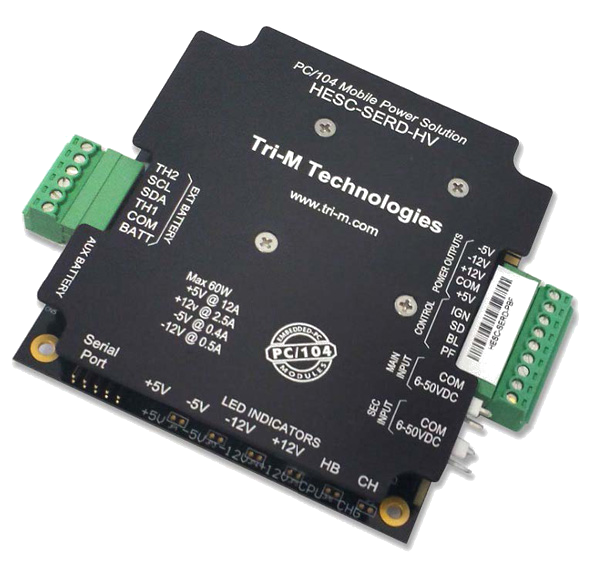

HESC-SERD

• Напряжение питания: 6-50 В постоянного тока
• Выходы: +5 В @ 12 А, +12 В @ 2,5 А, -5 В @ 0,4 А, -12 В @ 0,5 А
• КПД: до 95%
• Рабочая температура: от -40 до +85 °C

HESC-SERD — это мощный высокоэффективный источник питания постоянного тока с выходами +5 В @ 12 А, +12 В @ 2,5 А, −5 В @ 0,4 А, −12 В @ 0,5 А. Он оборудован микроконтроллером на базе флэш-памяти для управления питанием, устройством для интеллектуальной зарядки аккумуляторов, и портом последовательного ввода-вывода RS-232.

HESC-SERD разработан для встраиваемых компьютерных систем с низким уровнем помех, имеет широкий диапазон напряжений питания от 6 до 50 В (>8:1) и отлично подходит для приложений с нерегулируемым питанием или с питанием от батареи. Он предназначен для работы в транспортных приложениях и обладает мощными подавителями помех, вызванных переходными процессами (9000 Вт) которые удерживают входное напряжение на безопасном уровне, обеспечивая в то же время нормальную работу устройства.

HESC-SERD имеет современную конструкцию на базе МОП-транзисторов, что обеспечивает великолепную стабилизацию по сети и нагрузке с КПД до 95 %. Органические полупроводниковые конденсаторы обеспечивают фильтрацию, снижающую уровень шума от пульсации питания ниже 20 мВ. Конструкция HESC-SERD обеспечивает низкий уровень помех, что отлично подходит для бортовых авиационных приложений, или любых других, где электромагнитные или радиопомехи должны быть сведены к минимуму. Контроллеры выдают превосходные переходные характеристики по нагрузке и сети на выходах 5 и 12 В постоянного тока.

HESC-SERD обеспечивает до четырех этапов зарядки, работает с аккумуляторами Lead-Acid, NiCd, и NiMh, и SMBus-совместимыми аккумуляторами третьего уровня. Токи зарядки до 4 А, напряжение зарядки от 10 до 35 В.

HESC-SERD обладает функциями управления питанием, что позволяет включать или выключать устройства по таймеру, и получать уведомления об изменениях статуса основного питания и питания от аккумуляторов. Например, HESC-SERD может быть запрограммирован на отключение выходного напряжения через 60 секунд, и включения его снова через 12 часов.

Размеры и монтажные отверстия HESC-SERD соответствует стандарту PC/104. Однако, HESC-SERD не работает с разъемами шины PC/104. (если необходимо полное соответствие PC/104, вам подойдет источник питания Tri-M HESC104.) Все выходные напряжения подаются на съемный разъем, облегчающий установку устройства. Последовательный порт RS-232 располагается на разъеме 2×5.

HESC-SERD может быть сконфигурирован для соответствия практически любым требованиям встраиваемых приложений по питанию и зарядке аккумуляторов, будь то простое приложение требующее напряжения 5 В, обеспечение питания подсветки ЖК-панелей, или полноценный источник бесперебойного питания (ИБП).
