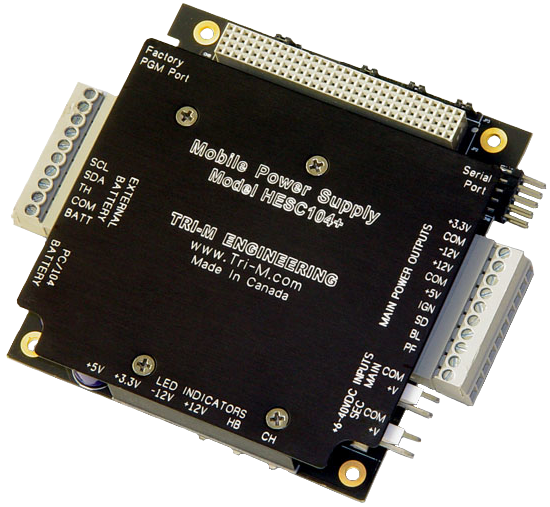

HESC104+

Плата питания с интеллектуальным устройством зарядки батарей
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Форм-фактор: PCI-104
  • Тип платы питания: преобразователь постоянного тока (DC/DC)
  • КПД: до 95%
  • Рабочий температурный диапазон: от -40° до +85°С

Плата питания стандарта PCI-104 с интегрированным интеллектуальным устройством зарядки аккумуляторных батарей.

Возможна зарядка SLA, NiCd и NiMH батарей, а также зарядка LiIon батарей совместимых с SMBus Level 3.

Ток зарядки 0-4 А, напряжение зарядки 9,5-19,5 В.

Плата питания выдает напряжения +3.3 В (8 А), +5 В (12 А), +12 В (2.5 А), –12 В (0.5 А).

Выходные напряжения подаются на соответствующие контакты шины PCI-104 и на съемную колодку.

Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему к бортовым источникам питания +12 В и +24 В.

Типичная сфера применения HESC104+: промышленные, транспортные и авиационные приложения.

  • Подробнее
Технические характеристики
Основные характеристикиСтандарт PCI-104
Интегрированное интеллектуальное устройство зарядки аккумуляторных батарейзарядка SLA, NiCd и NiMH батарей зарядка LiIon батарей совместимых с SMBus Level 3 ток зарядки 0...4 А напряжение зарядки 9.5...19.5 В
Тип блока питанияпреобразователь постоянного тока (DC/DC) Система управления режимами электропитания
Входное напряжение6...40 В постоянного тока Защита от подключения кабелей обратной полярности
Выходное напряжение+3.3 В (8 А), +5 В (12 А), +12 В (2.5 А), –12 В (0.5 А) Выходные напряжения подаются на соответствующие контакты шины PCI-104 и на съемную колодку Функция «Soft Start» (мягкий старт – нарастание напряжения до 5 В в течении 10 мсек)
Полный размах пульсациименее 20 мВ
Нестабильность выходного напряжения по нагрузкеменее 60 мВ
Нестабильность выходного напряжения по сети40 мВ
Температурный дрейф выходного напряженияменее 40 мВ
Пульсация выходного напряжения20 мВ
КПДдо 95%
Размеры3.55" x 3.75" x 0.55" (90.17 x 95.25 x 13.97 мм)
Масса185.92 гр
Условия эксплуатации и хранения
Рабочий температурный диапазонот –40° до +85°С
  • Подробнее
Артикул Описание
HESC104+PBFПлата конвертера в формате PCI-104

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.

  • Подробнее
