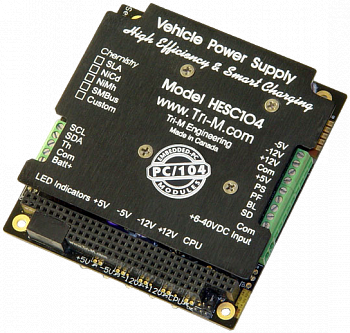

HESC104

Плата конвертера с интеллектуальным устройством зарядки батарей
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Форм-фактор: PC/104
  • Тип платы: конвертер постоянного тока (DC/DC)
  • КПД: до 95%
  • Рабочий температурный диапазон: от -40° до +85°С
Плата конвертера стандарта РС/104 с интегрированным интеллектуальным устройством зарядки аккумуляторных батарей.

Возможна зарядка SLA, NiCd и NiMH батарей, а также зарядка LiIon батарей совместимых с SMBus Level 3.

Ток зарядки 0-4 А, напряжение зарядки 9,5-19,5 В.

Плата конвертера обладает суммарной мощностью 60 Вт и выдает напряжения +5 В (12 А), +12 В (2.5 А), –5 В (0.4 А) и –12 В (0.5 А).

Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку.

Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему PC/104 к бортовым источникам +12 В и +24 В.

Типичная сфера применения HESC104: промышленные, транспортные и авиационные приложения.

  • Подробнее
Технические характеристики
Основные характеристикиСтандарт PC/104
Интегрированное интеллектуальное устройство зарядки аккумуляторных батарейзарядка SLA, NiCd и NiMH батарей зарядка LiIon батарей совместимых с SMBus Level 3 ток зарядки 0...4 А напряжение зарядки 9.5...19.5 В
Тип платыконвертер постоянного тока (DC/DC)
Входное напряжение6...40 В постоянного тока Защита от подключения кабелей обратной полярности
Суммарная выходная мощность60 Вт
Выходное напряжение+5 В (12 А), +12 В (2.5 А), –5 В (0.4 А), –12 В (0.5 А) Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку Функция «Soft Start» (мягкий старт – нарастание напряжения до 5 В в течении 10 мсек)
Полный размах пульсациименее 20 мВ
Нестабильность выходного напряжения по нагрузкеменее 60 мВ
Нестабильность выходного напряжения по сети40 мВ
Температурный дрейф выходного напряженияменее 40 мВ
Пульсация выходного напряжения20 мВ
Ток покоя2 мА
КПДдо 95%
Размеры3.55" x 3.75" x 0.55" (90.17 x 95.25 x 13.97 мм)
Масса185.92 гр
Условия эксплуатации и хранения
Рабочий температурный диапазонот –40° до +85°С
  • Подробнее
Артикул Описание
HESC104-18F-PBF Плата конвертера в формате РС/104

* Информация для Федеральной
таможенной службы.
В устройстве не используются алгоритмы шифрования.
