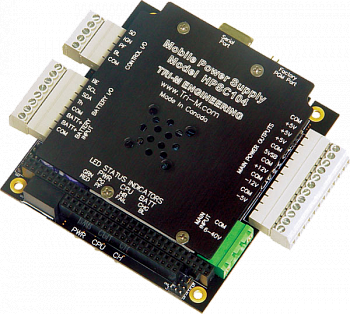

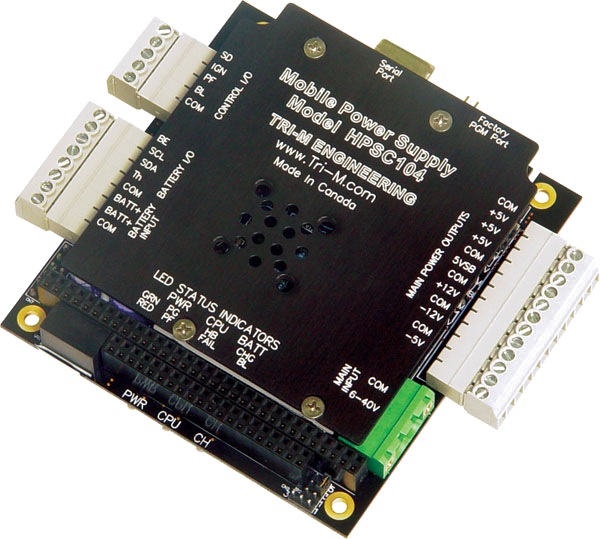

HPSC104-SER
Производитель:Tri-M Technologies Inc.
- Описание
- Спецификация
- Информация для заказа
- Интерфейс PC/104 и последовательный порт RS-232
- Мощность: 160 Вт
- Программируемый таймер включения/выключения
- Рабочий температурный диапазон: от -40 до +85 °С
Совместимая с форматом PC/104 плата преобразователя постоянного тока для встраиваемых приложений HPSC104-SER обладает суммарной мощностью 160 Вт и выдает напряжения +5 В (25 А), +12 В (5 А), -5 В (400 мA), -12 В (500 мA), +5 В «Режим ожидания» (7 А). Также включает в себя микроконтроллер, который обеспечивает усовершенствованное управление питанием, интеллектуальное зарядное устройство, интерфейс ввода-вывода PC/104 и последовательный порт RS-232 для осуществления настроек, мониторинга и управления.
Плата обладает расширенными функциями управления энергопотреблением, позволяющими программировать время включения и выключения питания, контролировать изменение входного напряжения и статус зарядки батарей. В дополнение к интеллектуальной зарядке и управлению питанием HPSC104-SER может контролировать до 16 различных внешних температур с использованием I²C цифровых датчиков температуры.
HPSC104-SER обеспечивает до четырех этапов зарядки батарей и может использоваться для зарядки свинцово-кислотных, никель-кадмиевых и никель-металлгидридных батарей. Диапазон входных напряжений составляет 6-40 В постоянного тока, что позволяет подключать систему к бортовым источникам питания +12 В и +24 В. Плата оснащена ограничителем напряжения для защиты от перенапряжений на входе.
Выходные напряжения подаются на соответствующие контакты шины PC/104 и на съемную колодку.
Доступно опциональное конформальное покрытие.
Типичная сфера применения HPSC104-SER: промышленные, транспортные и авиационные приложения.
| Технические характеристики | |
| Форм-фактор | PC/104 |
| Тип блока питания | преобразователь постоянного тока (DC/DC) |
| Суммарная выходная мощность | 160 Вт |
| Входное напряжение | 6÷40 В постоянного тока |
| Выходное напряжение | +5 В (25 А), +12 В (5 А), –5 В (400 мA), –12 В (500 мA), 5 В в режиме ожидания (7А) |
| Максимальный ток зарядного устройства | 4 A |
| Диапазон выходных напряжений зарядного устройства | 10÷35 В |
| Нестабильность выходного напряжения по нагрузке | <60 мВ |
| Нестабильность выходного напряжения по сети | +40 мВ |
| Температурный дрейф выходного напряжения | <40 мВ |
| Частота переключения (5 В, 12 В, -12 В и 5 В в режиме ожидания) | 310÷320 кГц |
| Пульсация выходного напряжения | <20 мВ |
| КПД | до 95% |
| Габариты | 90,17 x 95,25 x 15,24 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочий температурный диапазон | –40 до 85 °C |
| Артикул | Описание |
| HPSC104-SER-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 160 Вт, 5 В @ 25 А, 12 В @ 5 А, -5 В @ 400 мА, -12 В @ 500 мА, 5 В в режиме ожидания @ 7 А, RS-232, последовательный интерфейс, рабочая температура от -40 до +85 °C, шина ISA |
| HPSC104-SER-N-PBF | PC/104, вход 6-40 В постоянного тока, выходная мощность 160 Вт, 5 В @ 25 А, 12 В @ 5 А, -5 В @ 400 мА, -12 В @ 500 мА, 5 В в режиме ожидания @ 7 А, RS-232, последовательный интерфейс, рабочая температура от -40 до +85 °C, без шины |
| CON‑HPSC104‑SER‑KIT | Набор разъемов для HPSC104 |
