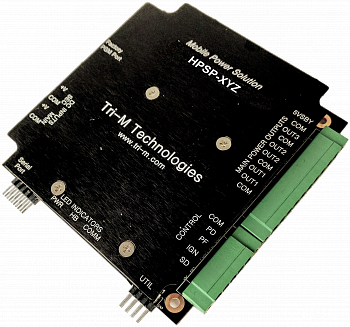

HPSP-XYZ

Компактный источник питания с тремя программируемыми выводами, мощностью 240 Вт
Tri-M Technologies Inc. Производитель:
Tri-M Technologies Inc.
  • Описание
  • Спецификация
  • Информация для заказа
  • Три основных программируемых вывода и 5 В @ 1 А в режиме ожидания
  • Напряжение питания 6-50 В постоянного тока
  • Форм-фактор PC/104
  • Рабочая температура: от -40 до +85 °C

Компактный интеллектуальный источник питания с тремя программируемыми выводами и двумя входами

HPSP — это название семейства источников питания HPSP-x-y-z, где «x» — это напряжение на выводе OUT1, «y» — напряжение на выводе OUT2, и «z»- напряжение на выводе OUT3. В дополнение к основным трем выводам, HPSP также обеспечивает 5 В @ 1A в режиме ожидания.

HPSP представляет собой мощный высокопроизводительный преобразователь DC-DC с тремя программируемыми выводами. Выходное напряжение на выводах может быть установлено в пределах 24 В. Устройство работает с широким диапазоном напряжений питания от 6 до 50 В постоянного тока. HPSP оборудован двумя входами с защитой от кратковременных скачков напряжения. Он отлично подойдет для приложений с нерегулируемым входом или питанием от аккумулятора. HPSP использует микроконтроллер на базе флеш-памяти чтобы обеспечить расширенные функции управления питанием, что позволяет мониторить и администрировать работу устройства через последовательный порт RS232.

HPSP является современным устройством на базе МОП-транзисторов и обеспечивает выдающуюся стабилизацию выходного напряжения при изменении нагрузки и высокую эффективность. Конструкция защищена от помех и может быть использована в авиации и других приложениях, где требуется минимизировать влияние электромагнитных и радиопомех.

Расширенное управление функциями питания позволяет включение/отключение устройства по таймеру, получение уведомления при изменении состояния основного и вспомогательного напряжения питания.

HPSP соответствует форм-фактору PC/104 по размерам и монтажным отверстиям. Однако, он не оборудован разъемами шины PC/104. Все получаемые напряжения выводятся на съемный разъем, что облегчает установку устройства. Последовательный порт RS232 размещается на 10-контактном (2×5) разъеме.

Совместимость со стандартом ATX

HPSP можно сконфигурировать для соответствия стандарту ATX (HPSP не выдает −5 В, −12 В как источники питания ATX, но три его вывода можно запрограммировать на стандартные значения 3,3 В, 5 В и 12 В).

Основные особенности:

Преобразователь DC-DC для встраиваемых приложений
Основной и вспомогательный входы с защитой от кратковременных скачков напряжения
Широкий диапазон напряжений питания от 6 до 50 В постоянного тока
Форм-фактор PC/104
Три основных программируемых вывода и дополнительно 5 В в режиме ожидания @ 1 А
Рабочая температура от −40 до +85 °C (температура теплоотвода)
Встроенный цифровой датчик температуры
Последовательный порт RS232 для настройки, мониторинга и администрирования
Оптопары для пуска и кнопки выключения системы
Может быть сконфигурирован для соответствия ATX

Технические характеристики
Выводы: OUT1: 11-25 В @ 6 А (по умолчанию 24 В)
OUT2: 3.2-5.5 В @ 7 А (по умолчанию 5 В)
OUT3: 1.5-15 В @ 5 А (по умолчанию 12 В)
5 В в режиме ожидания @ 1 А

Примечание: значения выводов могут быть предустановлены изготовителем, согласно требованиям заказчика.
Напряжение питания: От 6 до 50 В постоянного тока
Основной и вспомогательный входы с защитой от кратковременных скачков напряжения
Оба входа можно подключить к одному источнику для повышения производительности.
Управление включением и отключением: Оптический переключатель с фиксацией (IGN) и кнопка без фиксации
Порты последовательного ввода-вывода: 1 x RS232 с буфером
1 x TTL RS232 (без буфера)
Цифровой датчик температуры: Один встроенный
Поддержка семи внешних датчиков температуры через I2C
Цветные светодиодные индикаторы состояния: Питание, тактовый импульс и соединение
Размеры: 90 x 96 x 15 мм (форм-фактор PC/104)
Вес: 207 г

Условия эксплуатации и хранения

Рабочая температура От -40 до +85 °C (температура теплоотвода)
Удары/вибрация: Согласно MIL-STD-810
Артикул Описание
HPSP-12-3-5-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 12 В, 3,3 В, 5 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPSP-24-5-12-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 24 В, 5 В, 12 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPSP-24-3-12-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 24 В, 3,3 В, 12 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPSP-24-3-5-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 24 В, 3,3 В, 5 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPSP-12-5-12-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 12 В, 5 В, 12 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPSP-12-3-12-PBF Форм-фактор PC/104, напряжение питания 6-50 В постоянного тока, выводы 12 В, 3,3 В, 12 В, 5 В в режиме ожидания, управление питанием через порт RS-232, рабочая температура от -40 до +85 °C
HPS-X-Y-Z Регулируемые выводы

* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
